Пропонуємо діючий проект Автоматизована «Система життєзабезпечення», Який Грунтується на постійному контролі й управлінні елементами життєзабезпечення частного дома, котеджу, готельного комплексу та іншого житлового простору

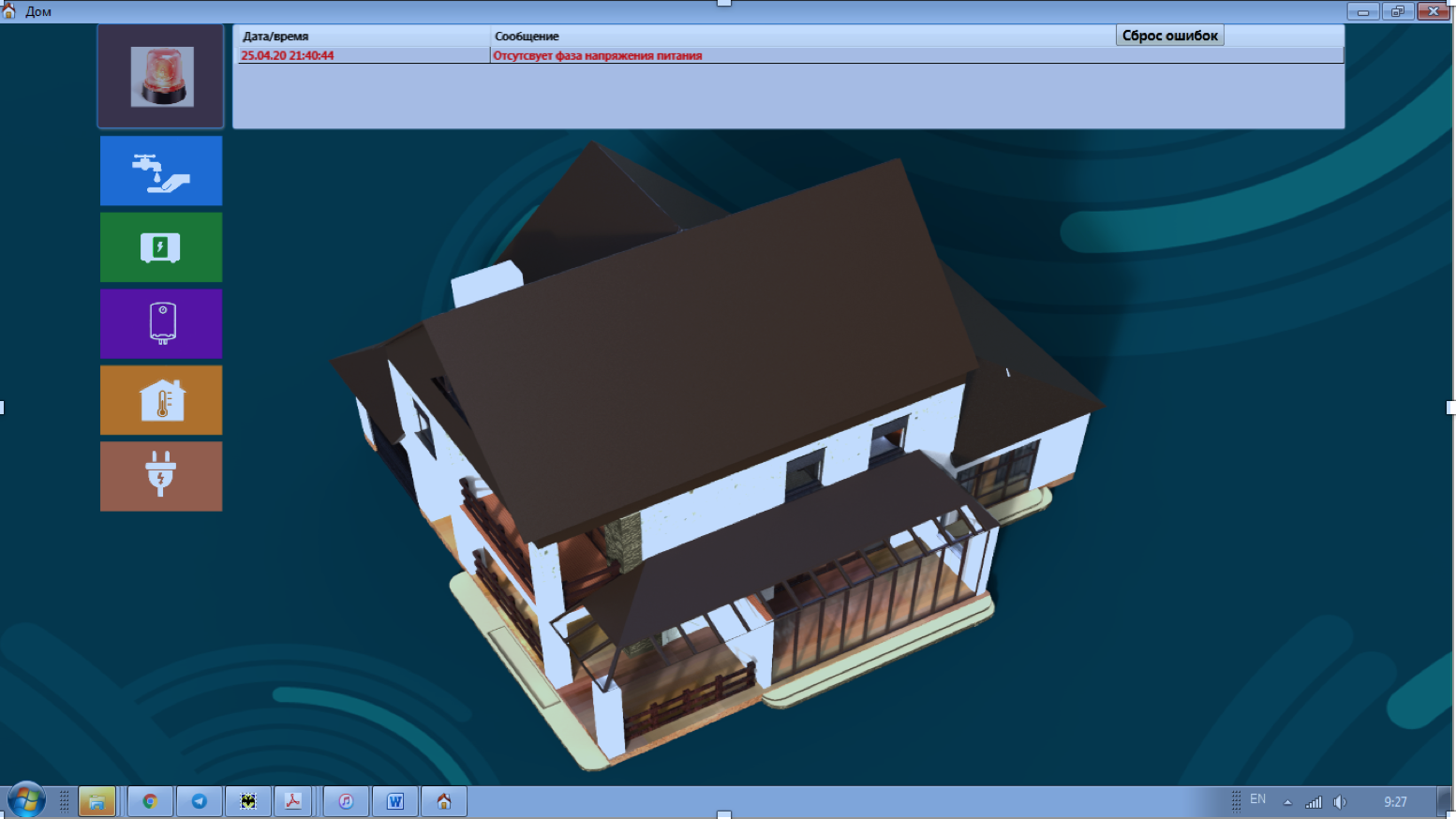

У проекті можливі варіанти використання контрольованих інсталяцій за бажанням Замовника. Для прикладу в даному проекті розробниками АВІГАН введена в експлуатацію «Система Життя» в приватному будинку і котеджах в закритих котеджних кооперативах. В Системі передбачені наступні розділи: - Водопостачання - Резервне живлення від дизель генератора - Управління газовим котлом за розкладом - Завдання та контроль комфортної температури в окремих приміщеннях - Пожежна безпека У стартовому вікні відображаються виникають аварійні ситуації: -відсутня фаза напруги харчування -сигнал датчика затоплення 1Поверх -сигнал датчика затоплення 2 поверхи -сигнал датчика затоплення водосховища -аварія генератора -сигнал пожежної небезпеки в щитовому приміщенні і приміщенні газового котла -та ін. При вищевказаних й інших не маловажних аварійних ситуаціях контролер відправляє СМС повідомлення на мобільний телефон господаря. При наявності GSM зв'язку в будь-якій точці світу, Господар отримавши повідомлення може зайти на WEB сторінку своєї Системи і вибрати необхідну дію: -обесточіть будинок -закрити жалюзі -включіть систему пожежогасіння (при підтвердженні спрацьовувань необхідних датчиків). Рис1.

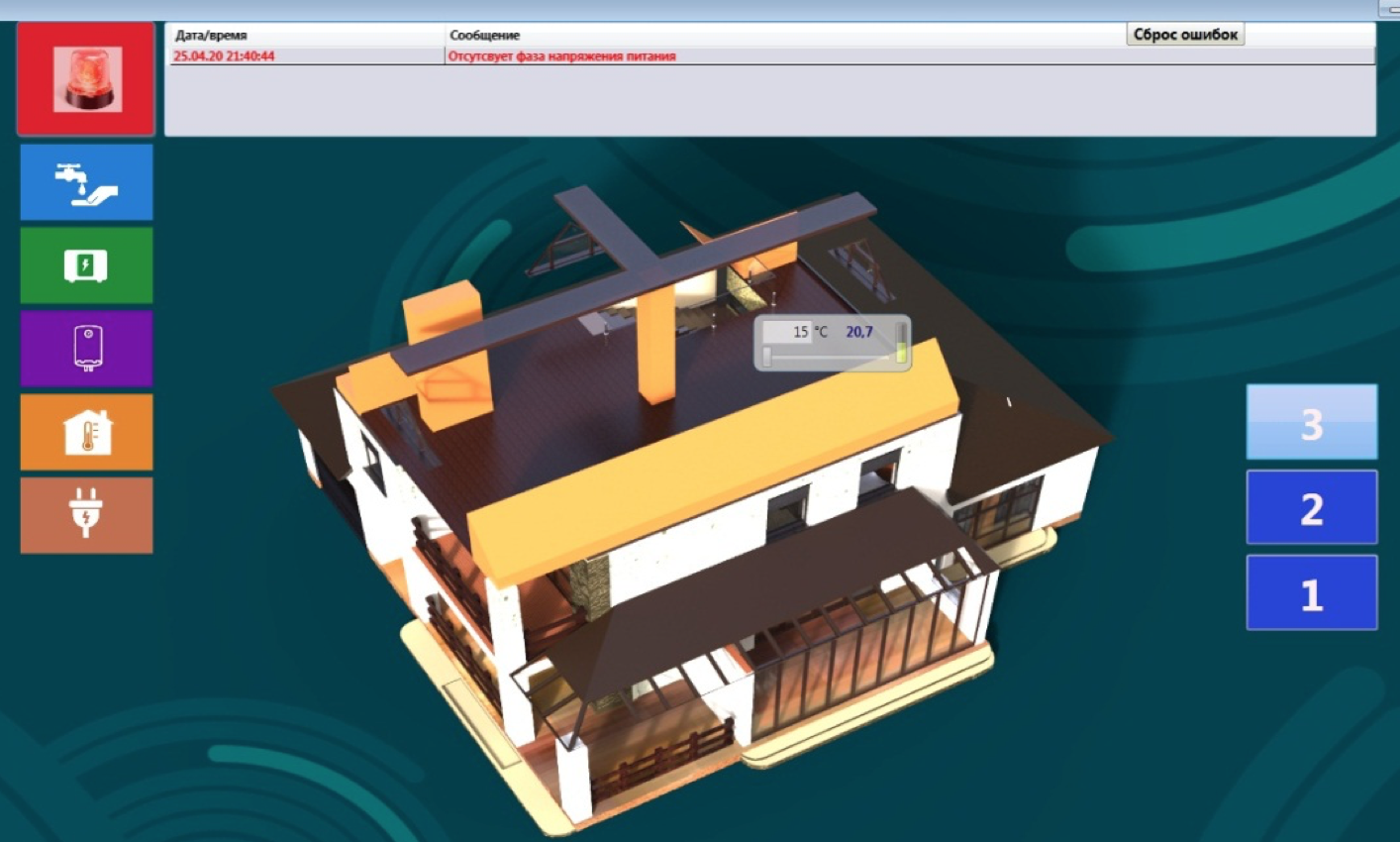

Інтерфейс управління Системою виконаний в інтуїтивно зрозумілій формі. Доступ до Системи реалізований через розроблене компанією АВІГАН програмне забезпечення яке працює через будь-який інтернет browser будь-якого пристрою як персонального комп'ютера, так і мобільного пристрою. Господар вибирає необхідний розділ для контролю і зміни необхідних параметрів (рис2).

 РИС 2.

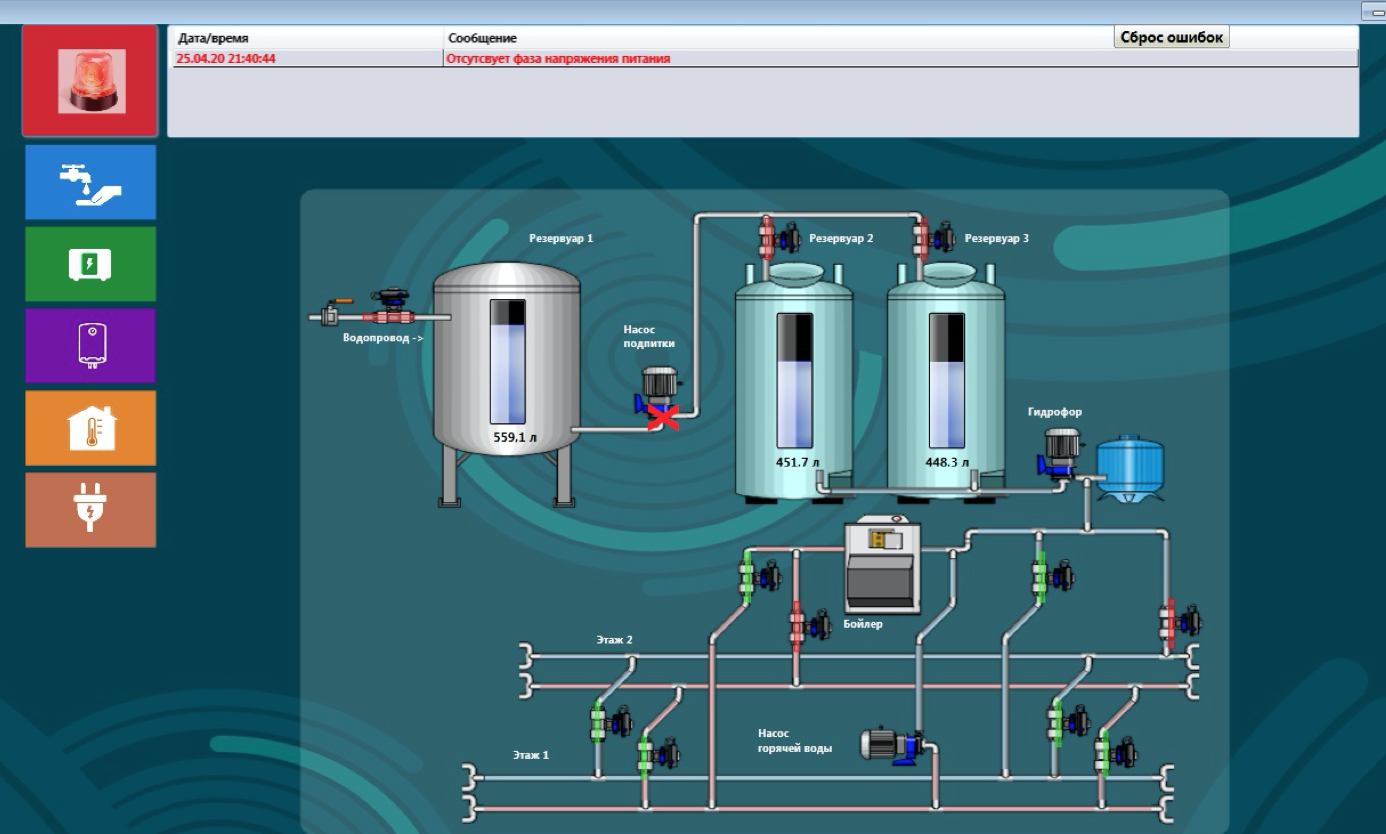

Водоснабжение.

-Відображення кількості води в резервуарах.-Відображення стану клапанів води відкр / закр.-Відображення роботи насосів вкл / викл

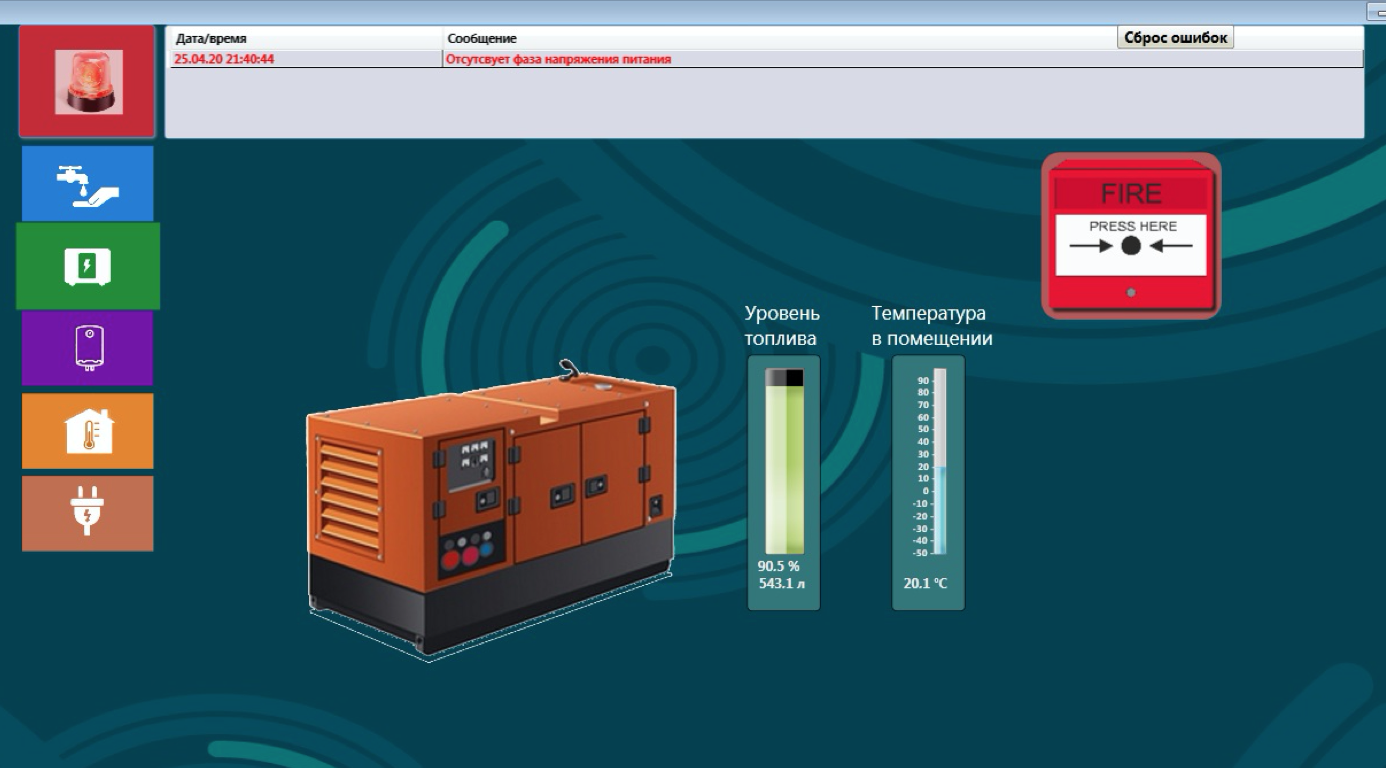

Генераторная. (рис4)

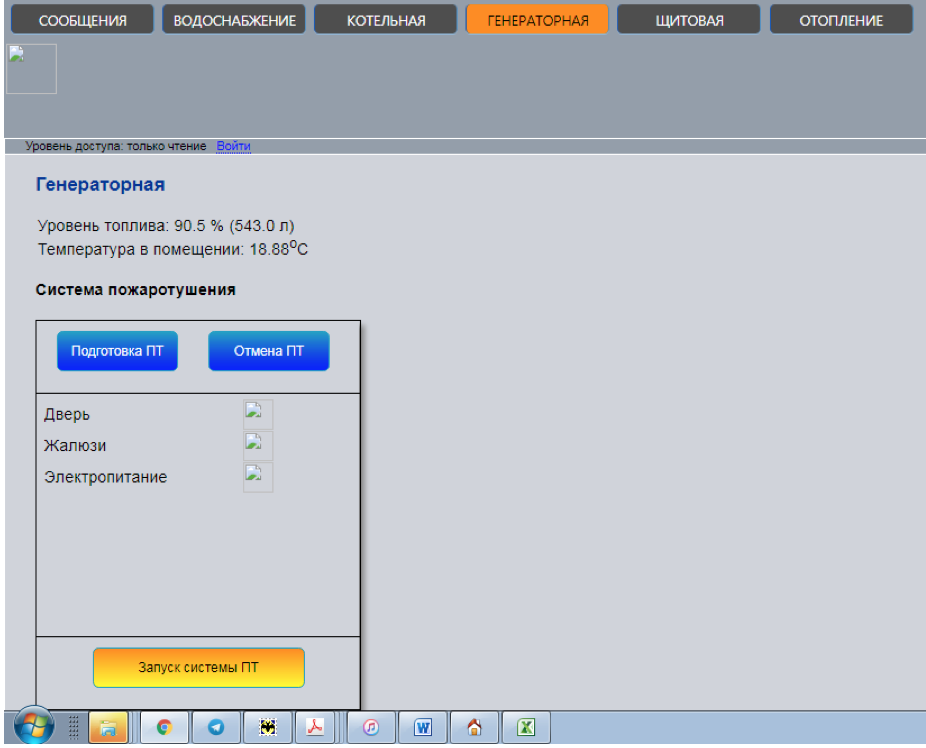

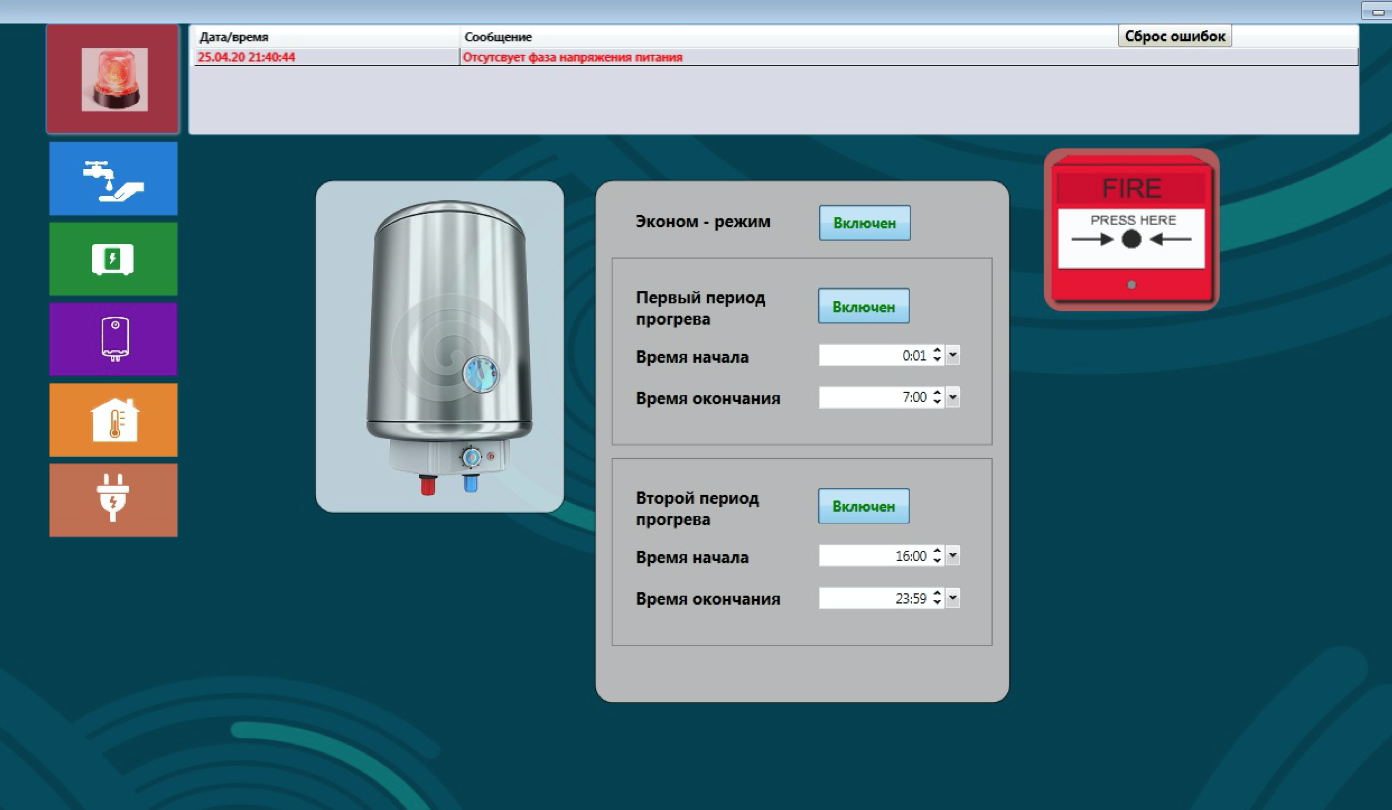

Рис 4.Відображення рівня палива в резервному баку для генератора.Відображення температури в приміщенні генератора.Кнопка запуску системи пожежогасіння.Розклад роботи газового котла для опалення. Рис 5.

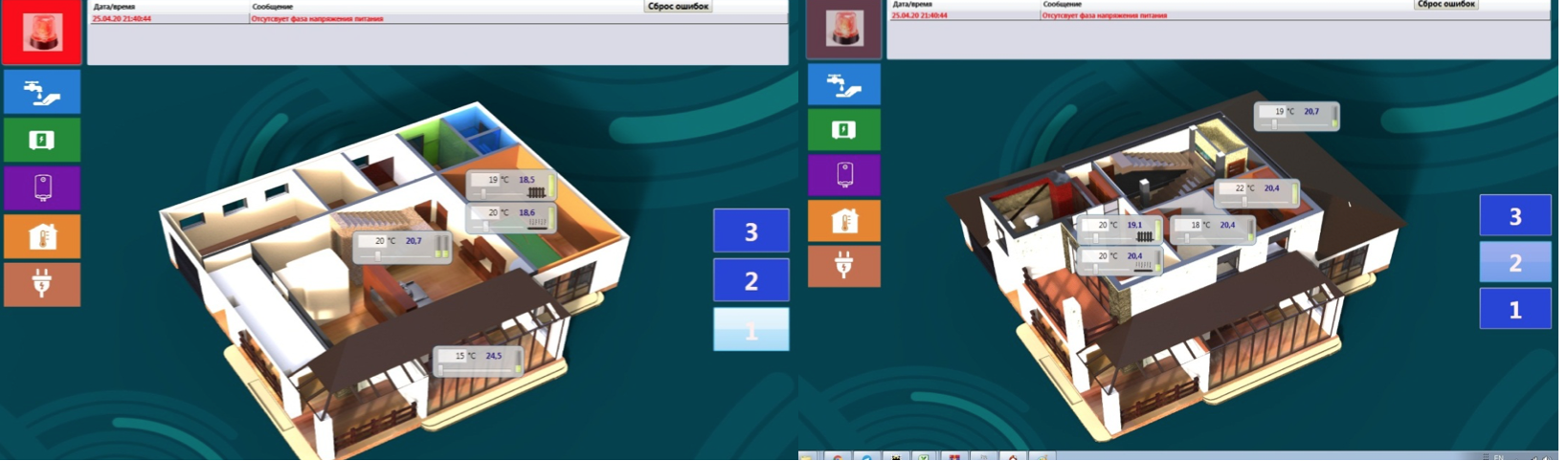

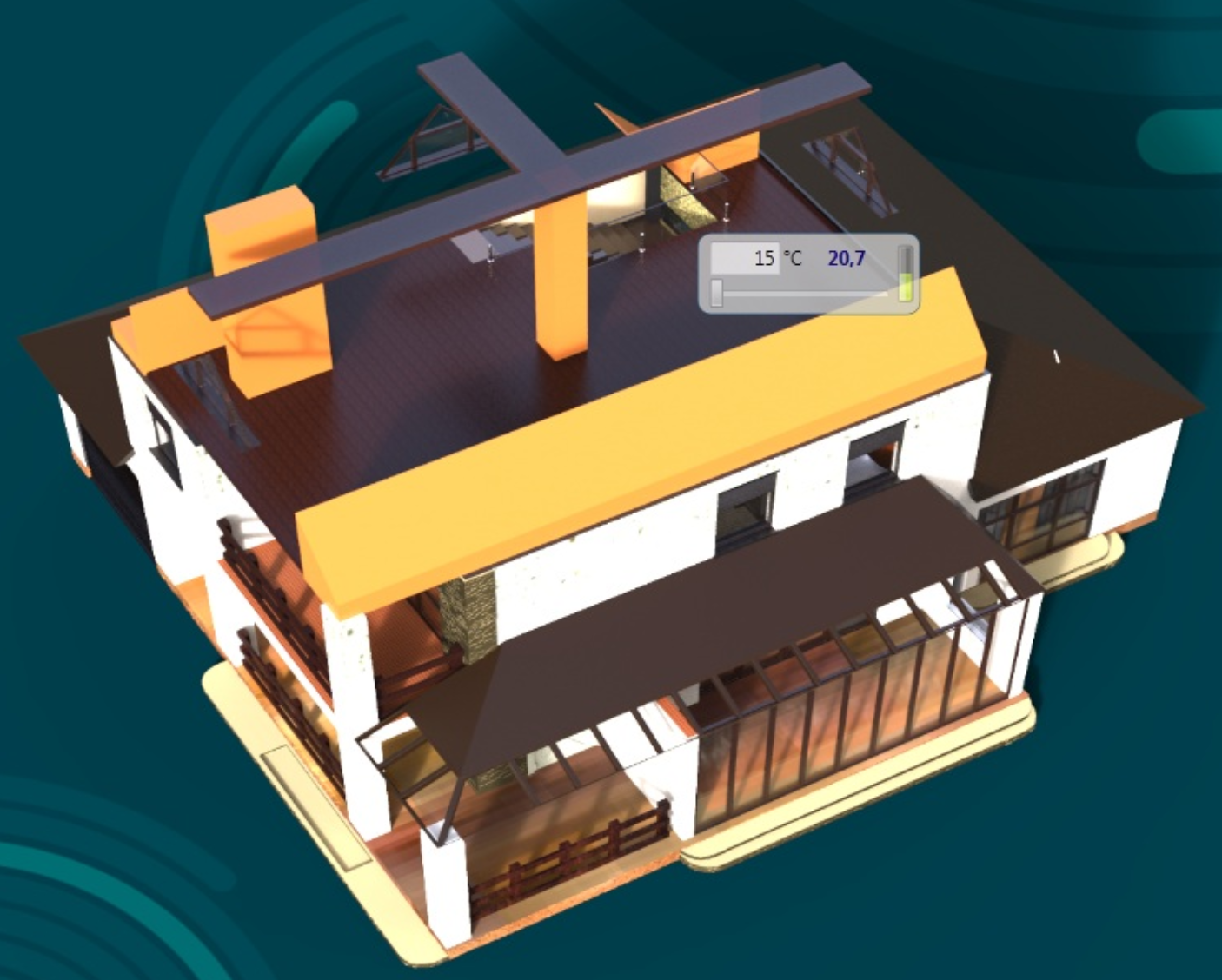

Рис 5.Для економного використання природного газу в даному розділі встановлюється тимчасові інтервали роботи газового котла.Також передбачена кнопка запуску системи пожежогасіння.Режим опалення. Рис 6-8.-Підтримання заданої температури в кожному окремому приміщенні 1-3 поверху.







Система життєзабезпечення будівлі виконана за допомогою встановлених датчиків температури і регулюючих клапанів теплоносія.У контрольованих приміщеннях відображається параметр завдання необхідної температури, діюче значення температури і ступінь відкр / закр регулюючого клапана.В даному проекті використано обладнання європейських виробників: Siemens, Belimo, ETI.Система виконана за всіма вимогами Замовника і пройшла всі необхідні випробування.
