WIKA · Вимірювання тиску · Сімейство 910

Аксесуари для мембранних ущільнювачів

Name: Аксесуари для мембранних ущільнювачів
Brand: WIKA

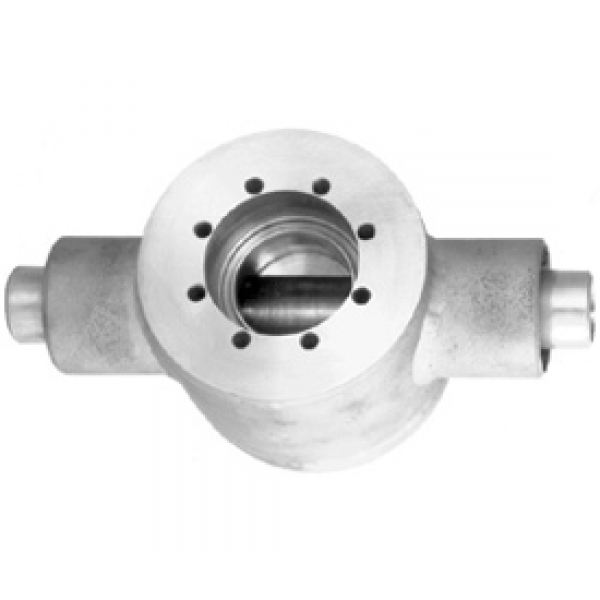

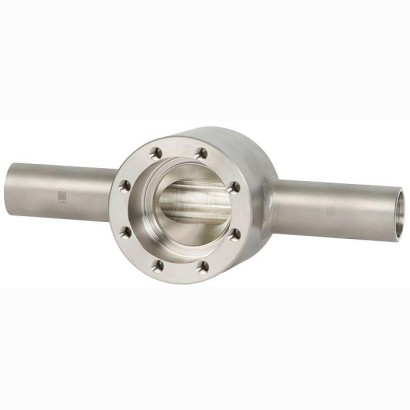

Блоковий фланець для одиночних труб, для зварювання з трубами DN 15 ... DN 80, сумісний із моделлю мембранного ущільнення 990.15

Діапазон

0…250 bar

EN 10204 2.2EN 10204 3.1

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Залежно від вимог замовника модель 990.15 може бути додатково інтегрована в технологічний процес за допомогою допоміжних моделей 910.19, 910.20 та 910.23.

Безпечний результат вимірювання для менших діаметрів труб можна забезпечити, під’єднавши мембранний розділювач через блоковий фланець.

Хомутові фланці дають змогу інтегрувати вимірювальну точку в трубопроводи, починаючи з номінального розміру DN 65 (2 1/2").

Особливості

Для приварювання в труби DN 15 ... DN 80 (суцільний фланець)
Для приварювання на труби DN 65 ... DN 150 або DN 2 ½" ... 6" (сідловий фланець)
Для розділювальної мембрани моделі 990.15

Питання та відповіді

Які діаметри труб підтримує блоковий фланець 910.19?

Блоковий фланець 910.19 зварюється в труби DN 15 ... DN 80; доступні виконання DN 15, DN 20, DN 25, DN 32, DN 40 та DN 50.

Для чого призначені моделі 910.20 та 910.23?

Це хомутові фланці, які зварюються на технологічну лінію й дають змогу інтегрувати вимірювальну точку в трубопроводи починаючи з DN 65 (2 1/2") — до DN 150 або DN 6".

З яким мембранним розділювачем сумісні ці аксесуари?

Усі три моделі сумісні з мембранним розділювачем WIKA моделі 990.15.

Який матеріал виконання доступний?

Деталі, що контактують із середовищем, виготовлені з нержавіючої сталі 316Ti (1.4571).

Який допустимий температурний діапазон?

Температура середовища від -60 до +250 °C.

Який максимальний робочий тиск?

Діапазон тиску становить 0 … 250 бар.

Чи є сертифікаційні документи на матеріали?

Так, доступні сертифікати відповідно до EN 10204 2.2 та EN 10204 3.1.

Чим блоковий фланець відрізняється від хомутового?

Блоковий фланець 910.19 зварюється всередину труби (DN 15 ... DN 80), а хомутові фланці 910.20/910.23 зварюються на поверхню труби більших діаметрів (DN 65 ... DN 150 або DN 2 ½" ... 6").

Ідентифікація

Модель	910.19
Сімейство	910
Підтип	Block flange

Вимірювальний діапазон

Діапазон тиску

0…250 bar

Процесні умови

Технологічне приєднання	DN 15DN 20DN 25DN 32DN 40DN 50
Темп. процесу	−60…+250 °C

Матеріали

Матеріал корпусу	Stainless steel 316Ti (1.4571)
Матеріал змочуваних частин	Stainless steel 316Ti (1.4571)

Умови експлуатації

Темп. навколишнього середовища	−60…+250 °C
Вага	3.9 kg

Сертифікати та схвалення

Сертифікати

EN 10204 2.2EN 10204 3.1

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Specifications	Model 910.19
Material	Stainless steel 316Ti (1.4571)
Maximum permissible temperature	-60 ...+250 °C [-76 ... 482 °F]

DN 1)	Permissible process pressure PN 2) as a function of temperature	Dimensions in mm[in]	Weight
-60 ... ≤ + 100 °C [-76 ... ≤ + 212 °F]	> 100 ... ≤ 250 °C [> 212 ... ≤ 482 °F]	Ø D	Ø d	s	h	t	kg
15	PN 250	PN 220	108 [4.252]	21.30 [8.386]	2.60 [0.102]	65 [2.559]	45 [1.772]	3.9
20	PN 160	PN 140	108 [4.252]	26.90 [1.095]	2.90 [0.114]	65 [2.559]	45 [1.772]	3.9
25	PN 160	PN 140	108 [4.252]	33.70 [1.051]	2.90 [0.114]	75 [2.953]	50 [1.968]	4.4
32	PN 160	PN 140	108 [4.252]	42.40 [1.669]	3.60 [0.142]	85 [3.346]	55 [2.165]	5.1
40	PN 100	PN 85	90 [3.543]	48.30 [1.902]	2.90 [0.114]	90 [3.543]	57.5 [2.264]	3.3
50	PN 100	PN 85	90 [3.543]	60.30 [2.374]	3.20 [0.126]	105 [4.134]	65 [2.559]	3.7

Specifications	Model 910.20
Material	Stainless steel 316L
Maximum permissible temperature	-60 ...+250 °C [-76 ... 482 °F]

Radius R in mm[in]	Fitting to the pipe DN 1)	Outer Ø in mm[in]
38 [1.496]	65 [2 ½]	76.1 [29.96]
45 [1.772]	80 [3]	88.9 [3.5]
57 [2.244]	100 [4]	114.3 [4.5]
70 [2.756]	125 [5]	139.7 [5.4]
85 [3.346]	150 [6]	168.3 [6.626]

Переглянути всі (7)

Specifications	Model 910.23
Material	Stainless steel 316Ti (1.4571)
Maximum permissible temperature	-60 ...+250 °C [-76 ... 482 °F]

DN 1)	Permissible process pressure PN 2) as a function of temperature
Process line	Heating line	-60 ... ≤ + 100 °C [-76 ... ≤ + 212 °F]	> 100 ... ≤ 250 °C [> 212 ... ≤ 482 °F]
Process line	Heating line	Process line	Heating line
15	32	PN 250	PN 40	PN 220	PN 35
20	40	PN 160	PN 40	PN 140	PN 35
25	50	PN 160	PN 40	PN 140	PN 35
32	65	PN 160	PN 40	PN 140	PN 35
40	80	PN 100	PN 40	PN 85	PN 35
50	80	PN 100	PN 40	PN 85	PN 35

DN 1)	Dimensions in mm[in]	Weight
Process line	Heating line	Ø d₁	s₁	Ø d₂	s₂	h	t	kg
15	32	21.30 [0.839]	2.60 [0.102]	42.40 [1.669]	2.6 [0.102]	85 [3.346]	42.5 [1.673]	6.2
20	40	26,90 [1,59]	2.90 [0.114]	48.30 [1.902]	2.6 [0.102]	90 [3.543]	45 [1.772]	6.5
25	50	33.70 [1.327]	2.90 [0.114]	60.30 [2.374]	2.9 [0.114]	100 [3.937]	50 [1.968]	7.3
32	65	42.40 [1.669]	3.6 [0.142]	76.10 [2.996]	2.9 [0.114]	115 [4.528]	57.5 [2.263]	8.2
40	80	48.30 [1.902]	2.9 [0.114]	88.90 [3.5]	3.2 [0.126]	125 [4.921]	62.5 [2.461]	5.8
50	80	60.30 [2.374]	3.2 [0.126]	88.90 [3.5]	3.2 [0.126]	125 [4.921]	62.5 [2.461]	5.8
