Описание
| Характеристики | |||||||||||

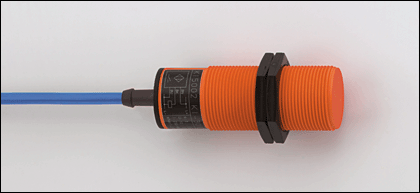

| Емкостной датчик | |||||||||||
| Пластмассовая резьба M30 x 1,5 | |||||||||||
| Кабель | |||||||||||
| Сертификат ATEX | |||||||||||
| группа II, категория 1D/1G | |||||||||||
| Расстояние срабатывания 15 mm; регулируемый; [nf] незаподлицо | |||||||||||
| Электронные данные | |||||||||||
| Электрическое исполнение | подключение к сертифицированным искробезопасным цепям с максимальными значениями U = 15 V / I = 50mА / P = 120 mW | ||||||||||
| Номинальное напряжение [V] | 8,2 DC; (1kΩ) | ||||||||||
| Напряжение питания [V] | 7,5...15 DC | ||||||||||
| Потребление тока [mA] | < 1; разомкнуто; (> 2,2 мA замкнуто) | ||||||||||
| Класс защиты | II | ||||||||||
| Выходы | |||||||||||
| Выход | NC | ||||||||||
| Частота переключения [Hz] | 40 | ||||||||||
| Диапазон контроля | |||||||||||
| Расстояние срабатывания [mm] | 15, регулируемый | ||||||||||
| Реальное расстояние срабатывания (Sr) [mm] | 15 ± 10 % | ||||||||||
| Точность/ погрешность | |||||||||||
| Поправочные коэффициенты | вода = 1 / стекло прибл. 0,4 / керамика прибл. 0,2 / ПВХ прибл. 0,2 | ||||||||||
| Гистерезис [% от Sr] | 1...15 | ||||||||||
| Смещение точки переключения [% от Sr] | -15...15 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20...60 | ||||||||||
| Степень защиты | IP 65 | ||||||||||
| Испытания / одобрения | |||||||||||
| Сертификат | DMT 01 ATEX E 020 TIIS TC15627 IECEx BVS 06.0003 | ||||||||||
| Маркировка прибора | II 1G Ex ia IIB T6 Ga II 1D Ex ia IIIC T90°C Da | ||||||||||
| Электромагнитная совместимость |
| ||||||||||
| MTTF [лет] | 841 | ||||||||||
| Классификация безопасности | |||||||||||
| Собственная ёмкостъ [nF] | 375 | ||||||||||
| Самоиндуктивностъ [µH] | 1 | ||||||||||
| Механические данные | |||||||||||
| Тип монтажа | незаподлицо | ||||||||||
| Материал | PBT (полибутилентерефталат) | ||||||||||
| Вес [kg] | 0,217 | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Индикация состояния выхода LED | желтый | ||||||||||
| электрическое подключение | |||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 2 m; 2 x 0,5 mm² | ||||||||||
| Назначение жил кабеля при подключении KI5030 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||
| Примечания | |||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
Характеристики
| BN | коричневый |
|---|---|
| BU | синий |
| IEC 60947-5-2 | 1997 + A1: 1999 + A2: 2003 |
| Цвета жилBNкоричневыйBUсиний | Цвета жил |
| Назначение жил кабеля при подключенииKI5030 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсиний | Цвета жилBNкоричневыйBUсиний |
