WIKA · Калібрувальне обладнання · Сімейство CPP

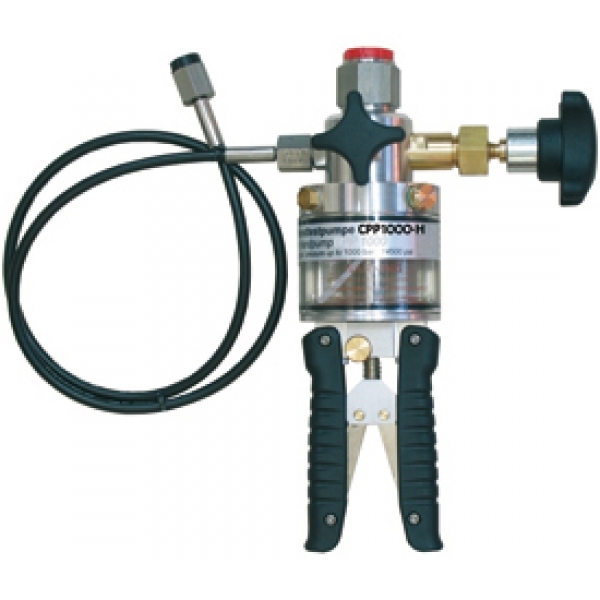

Гідравлічний ручний випробувальний насос
Гідравлічний ручний випробувальний насос для створення випробувального тиску до 700 бар або 1 000 бар, придатний для використання на місці, в лабораторії або в майстерні.
Діапазон
0…700 bar
EACMChSMachinery Directive
Ціна
За запитом
Залежить від конфігурації
Опис
Гідравлічний ручний насос CPP700-H/CPP1000-H призначений для створення випробувального тиску до 700 бар або 1 000 бар. Тиск генерується вручну за допомогою гідравлічної системи з точним підлаштуванням через клапан точного регулювання. Насос обирають для перевірки, налагодження та калібрування засобів вимірювання тиску безпосередньо на місці експлуатації, в лабораторії або в майстерні.
Особливості
- Гідравлічне створення тиску до 700 bar [10,000 psi] або 1,000 bar [14,500 psi]
- Зручне ергономічне обслуговування
- Точне налаштування за допомогою клапана точного регулювання
- Компактні габарити
- Мала вага
Питання та відповіді
Який максимальний тиск може створювати цей насос?
Модель CPP700-H створює тиск до 700 бар [10 000 psi], а модель CPP1000-H — до 1 000 бар [14 500 psi].
Для яких середовищ придатний насос?
Насос працює з маслом та водою як робочими середовищами.
В якому діапазоні температур можна використовувати насос?
Допустима температура навколишнього середовища становить -10 … +50 °C.
Чи підходить насос для калібрування на місці експлуатації?
Так, насос портативний, має компактні розміри та низьку масу (1,3 кг), що робить його придатним для роботи на місці.
Скільки важить насос?
Маса насоса становить 1,3 кг.
Чим відрізняється CPP1000-H від CPP700-H?
CPP700-H формує тиск до 700 бар, тоді як CPP1000-H — до 1 000 бар [14 500 psi]; решта характеристик однакові.
Чи є у насоса вибухозахист?
У наданих даних вибухозахист не вказано.
Конфігуратор · Крок за кроком
Зберіть CPP1000-H під свою задачу
Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.
Крок 1 з 3
Ваша конфігурація
- PackageРучний випробувальний насос CPP1000-H, масло/вода, у комплекті з шлангом високого тиску, 1/4 BSP, внутрішня різьба
- Pressure port kitбез
- Set of adapters—
- Case—
- Operating fluid—
AI підкаже за параметрами
Завершіть конфігурацію
Оберіть всі параметри, щоб надіслати запит.
Ідентифікація
| Модель | CPP700-H |
| Сімейство | CPP |
| Підтип | Hand test pump |
Вимірювальний діапазон
| Діапазон тиску | 0…700 bar |
| Діапазон температури | +18…+28 °C · −10…+50 °C |
Процесні умови
| Робоче середовище | oil, water |
| Тип калібрування | deadweight |
Умови експлуатації
| Темп. навколишнього середовища | −10…+50 °C |
| Вага | 1.3 kg |
Сертифікати та схвалення
| Сертифікати | EACMChSMachinery Directive |
Додаткові характеристики
| Переносний | Так |
Таблиці з даташита
Hand test pump
| Pressure range | Model CPP700-H | 0 ... 700 bar [0 …10,000 psi] |
|---|---|---|
| Model CPP1000-H | 0 …1,000 bar [0 …14,500 psi] | |
| Test pressure setting | ■ Via fine adjustment valve ■ Via pressure relief valve ■ Via pump handles | |
| Pressure transmission medium | ■ Simple distilled water ■ Hydraulic fluids from mineral oil | |
| Water-based hydraulic fluids are not suitable. The oil must be clean and must not be thermally aged. | ||
| → Further pressure transmission media on request | ||
| Fluid reservoir | 200 cm³, refillable | |
| Pump volume per stroke | ||
| Inlet pressure | 81.6 mm³ | |
| High pressure | 21 mm³ | |
| Case | ||
| Material (non-wetted) | ■ Anodised aluminium ■ Brass ■ Stainless steel ■ ABS | |
| Weight | 1.3 kg [2.9 lb] |
Test connection
| Thread size | ||
|---|---|---|
| For reference pressure measuring instrument | G½, female thread, freely rotating The connection can be disconnected using an Allen key.Then a G⅜female thread is available. | |
| For device under test | Model CPP700-H | G¼, female thread at test connection hose Length 1 m[3.28 ft] Minimess ® 1620 system |
| Model CPP1000-H | G¼, female thread, freely rotating at test connection hose Length 1 m[3.28 ft] | |
| Connection adapters | G¼, male thread | |
| Material | Stainless steel | |
| Seal | ■ FKM ■ NBR |
Operating conditions
| Place of use | ■ Laboratory ■ Workshop ■ Directly at the measuring location |
|---|---|
| Usage temperature / Operating temperature | 18 …28°C[64 …82°F] |
| Ambient temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Storage temperature range | -10 ...+50 °C [14 ... 122 °F] |
| Logo | Description | Region |
|---|---|---|
| EAC Pressure Equipment Directive | Eurasian Economic Community | |
| Machinery Directive | ||
| - | MChS Permission for commissioning | Kazakhstan |
Переглянути всі (9)
| Accessories for CPP700-H | Order code | |
|---|---|---|
| Description 1) | CPP-A-4 | |
| Plastic case Incl. foam insert with recesses for model CPP700-H Dimensions (W x H x D): 440 x 370 x 140 mm[17.32 x 14.57 x 5.51 in] | -40- | |
| - | 'BSP' adapter set for test item hose Consisting of: ■ G¼, male thread, to G⅛, female thread ■ G¼, male thread, to G⅜, female thread ■ G¼, male thread, to G½, female thread ■ Various O-rings Material: stainless steel | -41- |
| - | 'Metric' adapter set for test item hose Consisting of: ■ G¼, male thread to M12 x 1.5 ■ G¼, male thread to M20 x 1.5 ■ G¼, male thread to Minimess ® ■ Various O-rings Material: stainless steel | -42- |
| - | 'NPT' adapter set for test item hose Consisting of: ■ G¼, male thread, to ⅛NPT, female thread ■ G¼, male thread, to ¼NPT, female thread ■ G¼, male thread, to ⅜NPT, female thread ■ G¼, male thread, to ½NPT, female thread ■ Various O-rings Material: stainless steel | -43- |
| Connection adapters G¼, male thread, to G½, female thread Material: stainless steel | -44- | |
| Hydraulic fluid Based onVG22 mineral oil in plastic bottle Content 1 litre | -45- | |
| Seal and maintenance set Consisting of various O-rings and seals | -46- | |
| Model Minimess ® spare hose Length: 1 m[3.28 ft] G¼bulkhead connector | -47- | |
| - | Sealing plug and pressure equalising valve incl. seal | -48- |
| Accessories for CPP700-H | Order code | |
|---|---|---|
| Description 1) | CPP-A-4 | |
| - | Drain valve maintenance set Consisting of: ■ Drain valve ■ Seal ■ Handle | -4A- |
| - | Hose connection adapter maintenance set Consisting of: ■ Adapter for hose connection ■ Seal | -4B- |
| - | Fluid reservoir maintenance set Consisting of: ■ Cylinder ■ Seal | -4C- |
| - | Volume controller maintenance set Consisting of: ■ Volume controller ■ Seals ■ Handle | -4D- |
| - | Pressure chamber maintenance set Consisting of: ■ Complete pressure chamber ■ Seals ■ Valve for input and output pressure ■ Inlet hose | -4E- |
| - | Pressure equalising valve maintenance set Consisting of: ■ Pressure equalising valve ■ Seals ■ Sealing plug | -4F |
| Ordering information for your enquiry: | ||
| 1. Order code: CPP-A-4 2. Option: | ⇓ [ ] |
| Accessories for CPP1000-H | Order code | |
|---|---|---|
| Description 1) | CPP-A-5 | |
| Plastic case Incl. foam insert with recesses for model CPP1000-H Dimensions (W x H x D): 440 x 370 x 140 mm[17.32 x 14.57 x 5.51 in] | -50- | |
| 'BSP' adapter set for test item hose Consisting of: ■ G¼, male thread, to G⅛, female thread ■ G¼, male thread, to G⅜, female thread ■ G¼, male thread, to G½, female thread ■ Various O-rings Material: stainless steel | -51- | |
| 'Metric' adapter set for test item hose Consisting of: ■ G¼, male thread to M12 x 1.5 ■ G¼, male thread to M20 x 1.5 ■ G¼, male thread to Minimess ® ■ Various O-rings Material: stainless steel | -52- |
| Accessories for CPP1000-H | Order code | |
|---|---|---|
| Description 1) | CPP-A-5 | |
| - | 'NPT' adapter set for test item hose Consisting of: ■ G¼, male thread, to ⅛NPT, female thread ■ G¼, male thread, to ¼NPT, female thread ■ G¼, male thread, to ⅜NPT, female thread ■ G¼, male thread, to ½NPT, female thread ■ Various O-rings Material: stainless steel | -53- |
| Connection adapters G¼, male thread, to G½, female thread Material: stainless steel | -54- | |
| Hydraulic fluid Based onVG22 mineral oil in plastic bottle Content 1 litre | -55- | |
| Seal and maintenance set Consisting of various O-rings and seals | -56- | |
| Spare hose For high-pressure insert Length: 1 m[3.28 ft] G¼connection, female thread, freely rotating | -57- | |
| - | Sealing plug and pressure equalising valve incl. seal | -58- |
| - | Drain valve maintenance set Consisting of: ■ Drain valve ■ Seal ■ Handle | -5A- |
| - | Hose connection adapter maintenance set Consisting of: ■ Adapter for hose connection ■ Seal | -5B- |
| - | Fluid reservoir maintenance set Consisting of: ■ Cylinder ■ Seal | -5C- |
| - | Volume controller maintenance set Consisting of: ■ Volume controller ■ Seals ■ Handle | -5D- |
| - | Pressure chamber maintenance set Consisting of: ■ Complete pressure chamber ■ Seals ■ Valve for input and output pressure ■ Inlet hose | -5E- |
| Accessories for CPP1000-H | Order code | |
|---|---|---|
| Description 1) | CPP-A-5 | |
| - | Pressure equalising valve maintenance set Consisting of: ■ Pressure equalising valve ■ Seals ■ Sealing plug | -5F |
| Ordering information for your enquiry: | ||
| 1. Order code: CPP-A-5 2. Option: | ⇓ [ ] |
Галузь
Машинобудування
Просте створення випробувального тиску на місці експлуатації, у лабораторії або майстерні · Для перевірки, регулювання та калібрування приладів для вимірювання тиску всіх типів
Не знайшли відповіді у документації? Інженер відповість впродовж робочого дня.
Запитати інженера →Усі варіації · Article table
16 стандартних артикулів сімейства CPP
Якщо знаєте код — оберіть напряму. Якщо ні — користуйтесь конфігуратором у режимі «01».
Склад:
SKUКонфігураціяЦінаСкладДія
CPP1000-H-P-ZZZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZZZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZZCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZZCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: Z+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZBZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZBZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZBCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZBCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: B+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZMZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZMZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZMCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZMCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: M+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZNZZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZNZOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZNCZZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ ще 2За запитомПід замов.Запит →
CPP1000-H-P-ZNCOZ-ZZPackage: P · Pressure port kit: Z · Set of adapters: N+ ще 2За запитомПід замов.Запит →
Показано 16 з 16. Ціна за запитом — інженер прорахує під вашу конфігурацію.
