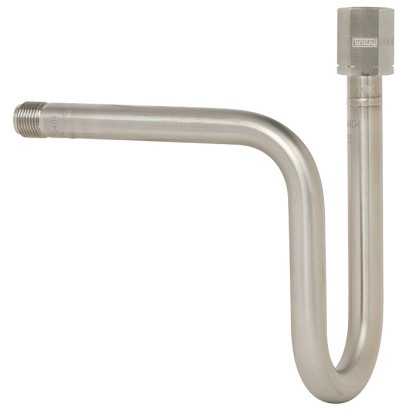

910.15 1
910.15
На складі WIKA
WIKA · Вимірювання тиску · Сімейство 910

Сифони та з’єднувальні трубки

Для приладів вимірювання тиску
Діапазон
0…420 bar
EN 10204 3.1
Ціна
Орієнтир від 20 €
Уточнити при замовленні
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Геометрії сифонів відповідно до DIN 16282 поділяються на U-подібну форму, форму «труба-дзвін» та компактну форму. Ці виконання сифона доступні з різьбовим приєднанням (форми A і C) або з приварним приєднанням (форми B і D) для

приєднання до технологічної сторони.

Крім стандартизованих сифонів, доступні приєднання для різьби NPT згідно з DIN 16282 та промислові стандартні варіанти.

Усередині сифона збирається конденсат, що запобігає потраплянню гарячих середовищ у прилад для вимірювання тиску. Перед введенням в експлуатацію лінії тиску рекомендується заповнити сифон рідиною для охолоджувального бар’єра.

Сифони, модель 910.15, нержавіюча сталь Рис. ліворуч: компактна форма

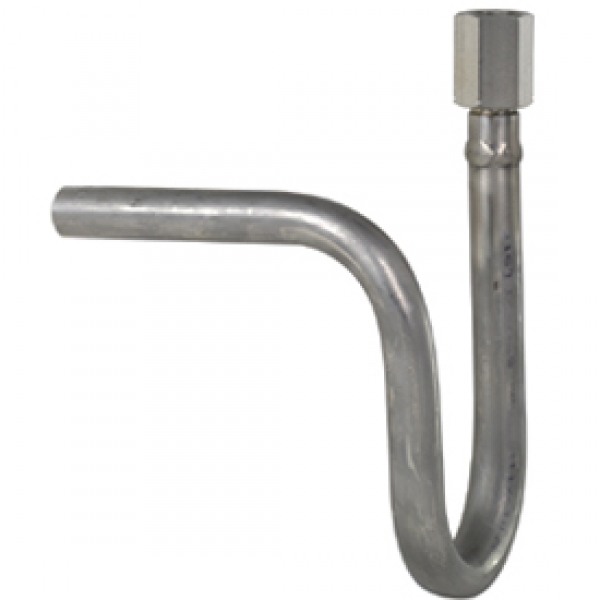

Рис. по центру: U-подібна форма, форма A за DIN 16282

Рис. праворуч: форма «труба-дзвін», форма C за DIN 16282

U-подібні сифони призначені для горизонтального відбору тиску; сифони у формі «труба-дзвін» призначені для вертикального відбору тиску.

Компактна форма, оптимізована за довжиною, мінімізує вплив вібрацій і захищає прилад для вимірювання тиску від стрибків тиску та пульсацій.

Для застосувань, де сифон не потрібен, WIKA пропонує з’єднувальні труби у прямій або кутовій (відвід труби 90°) формі.

Особливості

  • Компактне виконання, придатне для застосування за наявності вібрацій
  • Замовницька комбінація клапанів і засобів вимірювання (instrument hook-up) на запит
  • Допустимі температури до 550 °C [1,022 °F]
  • Номінальний тиск до 420 bar [6,091 psi]

Питання та відповіді

Який максимальний номінальний тиск витримує модель 910.15?

До 420 bar [6 091 psi]; залежно від виконання доступні також варіанти на 250 bar, 160 bar та 25 bar.

Які температури середовища допустимі?

Від -20 °C до +550 °C [1 022 °F]. Перед введенням в експлуатацію рекомендується заповнити сифон рідиною для створення охолоджувального бар’єра.

Які технологічні приєднання доступні?

Різьбові: G 1/2 B, G 3/8 B, ½ NPT (зовнішня), M20 x 1.5, а також приварні виконання під кутом 90° або 2 x 45°; є варіанти з накатаною різьбою на трубці та регулювальними гайками LH-RH.

З яких матеріалів виготовляються деталі, що контактують із середовищем?

Нержавіюча сталь 316L, нержавіюча сталь 316Ti або фосфатована вуглецева сталь.

Чим відрізняються форми сифонів між собою?

U-подібні сифони призначені для горизонтального відбору тиску, форма «труба-дзвін» — для вертикального; компактна форма оптимізована за довжиною та мінімізує вплив вібрацій.

Чи є сертифікація на матеріали?

Так, доступна сертифікація матеріалів відповідно до EN 10204 3.1.

Що робити, якщо сифон не потрібен?

Для таких застосувань WIKA пропонує з’єднувальні трубки у прямій або кутовій формі (відвід трубки 90°).

Чи можна комбінувати сифон з іншою арматурою?

Так, можливе пряме технологічне приєднання приладу або комбінація з іншими аксесуарами, наприклад клапанами; індивідуальні конфігурації instrument hook-up виконуються на запит.

Конфігуратор · Крок за кроком

Зберіть 910.15 під свою задачу

Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.

Крок 1 з 1
Структура конфігурації· натисніть на виділений сегмент — перейдемо до відповідного параметра
Ваша конфігурація
  • Матеріал корпусуСталь
  • КонструкціяU-подібний вигин ліворуч (DIN 16282 або аналогічний)
  • діаметр труби20 x 2.6 мм
  • приєднання приладуG1/2 LH-RH перехідна муфта
  • приєднання до процесу—
  • Номінальний тискPN max. 160 bar
  • Спеціальні конструктивні особливостібез
  • Аксесуари для сертифікатівбез
  • Додаткова інформація для замовленняБез
