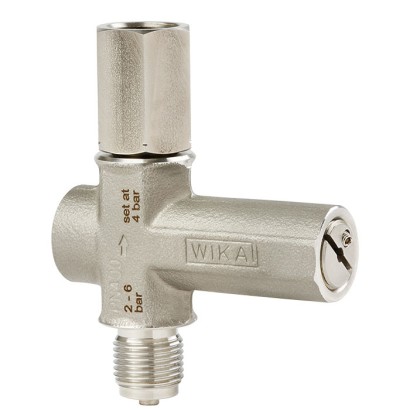

WIKA · Вимірювання тиску · Сімейство 910
Захист від надлишкового тиску, регульований
Захист від надлишкового тиску, регульований, латунний або з нержавіючої сталі, для захисту від надлишкових тисків понад межі шкали приладів для вимірювання тиску
Діапазон
0.4…600 bar
Захист
IP65
DVGWEN 10204 / DIN 55350 - 18EN 10204DIN 55350-18
Ціна
Орієнтир від 224 €
Уточнити при замовленні
Опис
Захист від надлишкового тиску для приладів вимірювання тиску виконано у вигляді поршневого клапана. За допомогою гвинтової пружини положення виходу підтримується доти, доки тиск, що діє на поршень, не перевищить протитиск пружини, внаслідок чого клапан закривається.
Як тільки тиск знижується нижче тиску закривання приблизно на 25 %, клапан знову відкривається, а поршень повертається в початкове (вихідне) положення під дією сили пружини.
Особливості
- Виконання з різьбовим приєднанням для тиску у формі A або формі B
- 7 різних діапазонів налаштування на вибір
- Номінальний тиск до 600 bar
- Захист від перевищення тиску до 1 000 бар
- Захист від вакууму
Питання та відповіді
Який діапазон тисків охоплює цей захисний пристрій?
Доступні 7 діапазонів уставки: від 0,4 … 2,5 bar до 400 … 600 bar. Номінальний тиск — до 600 bar, а захист від надлишкового тиску — до 1.000 bar.
Чи витримує пристрій вакуум?
Так, модель захищена від впливу вакууму («vacuum protected»).
Яке виконання вибрати для агресивного середовища?
Для агресивних середовищ і агресивних умов навколишнього середовища передбачено виконання з нержавіючої сталі 1.4571; деталі, що контактують із середовищем, також можуть бути виготовлені з Monel або латуні.
Які варіанти приєднання до процесу є?
G ½ B, ½ NPT, а також комбінації G ½ / G ½ B та ½ NPT / ½ NPT; additionally доступне виконання з різьбою форми A або форми B.
В якому температурному діапазоні працює пристрій?
Температура навколишнього середовища: -20 … +80 °C; температура середовища: -20 … +130 °C. Ущільнення виконане з FPM.
Чи має пристрій ступінь захисту корпусу?
Так, ступінь захисту IP65.
Які сертифікати підтверджують якість виробництва?
Наявний сертифікат DVGW, а також приймальні випробування за EN 10204 / DIN 55350-18.
Як працює клапан після скидання тиску?
Як тільки тиск знижується нижче тиску закривання приблизно на 25 %, клапан знову відкривається, і поршень під дією сили пружини повертається у вихідне положення. ---
Конфігуратор · Крок за кроком
Зберіть 910.13 під свою задачу
Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.
Крок 1 з 4
Ваша конфігурація
- Матеріал корпусу—
- Підключення з боку процесу + з боку приладу—
- Діапазон налаштування—
- Задання значенняЗаводське налаштування
- Спеціальні конструктивні особливостібез
- Аксесуари для сертифікатівбез
- Матеріал ущільненняFPM
- Допустима температура середовища-10...+80°C
- Запобіжний захист від надлишкового тиску—
- Визначення аксесуарабез манометра в зібраному вигляді
- Додаткова інформація для замовленняБез
AI підкаже за параметрами
Завершіть конфігурацію
Оберіть всі параметри, щоб надіслати запит.
Ідентифікація
| Модель | 910.13 |
| Сімейство | 910 |
| Підтип | Overpressure protector |
Вимірювальний діапазон
| Діапазон тиску | 0.4…2.5 bar · 2…6 bar · 5…25 bar · 20…60 bar · 50…250 bar · 240…400 bar · 400…600 bar |
Процесні умови
| Технологічне приєднання | G ½ B½ NPTG ½ / G ½ B½ NPT / ½ NPT |
| Темп. процесу | −20…+130 °C |
Матеріали
| Матеріал корпусу | brass, stainless steel 1.4571 |
| Матеріал змочуваних частин | brass, stainless steel 1.4571, Monel |
| Матеріал ущільнення | FPM |
Умови експлуатації
| Темп. навколишнього середовища | −20…+80 °C |
| Ступінь захисту IP | IP65 |
| Вага | 0.5 kg |
Сертифікати та схвалення
| Сертифікати | DVGWEN 10204 / DIN 55350 - 18EN 10204DIN 55350-18 |
Додаткові характеристики
| Мови datasheet | EN, DE |
Таблиці з даташита
| Wetted parts | Nominal pressure bar | Overpressure safety bar |
|---|---|---|
| Brass | PN 400 | 600 |
| 1.4571 | PN 400/600 | 1,000 |
| Version | Wetted parts | Order number | ||||||
|---|---|---|---|---|---|---|---|---|
| Nominal pressure in bar | PN 400 | PN 600 | ||||||
| Setting range in bar | 0.4 ... 2.5 | 2 ... 6 | 5 ... 25 | 20 ... 60 | 50 ... 250 | 240 ... 400 | 400 ... 600 | |
| Factory setting in bar | 1.45 | 4 | 15 | 40 | 150 | 320 | 500 | |
| Form A | Brass | 9091645 | 9091653 | 9091661 | 9091670 | 9091688 | 9091696 | - |
| 1.4571 | 9091513 | 9091521 | 9091530 | 9091548 | 9091556 | 9091564 | 2491546 | |
| 1.4571 OEF | 9091335 1) | 9091343 1) | 9091351 1) | 9091378 2) | - | - | - | |
| Form B | 1.4571 | 9091963 | 9091971 | 9091980 | 0690600 | 0690619 | 1615130 | - |
Галузь
Нафтогаз
Машинобудування, загальне будівництво установок, хімічна промисловість, нафтохімічна промисловість, електростанції, гірнича справа, морський та береговий сектори, екологічні технології
Галузь
Машинобудування
Захист від перевищення тиску за межами діапазону шкали приладу для вимірювання тиску
Не знайшли відповіді у документації? Інженер відповість впродовж робочого дня.
Запитати інженера →Усі варіації · Article table
43 стандартних артикулів сімейства 910
Якщо знаєте код — оберіть напряму. Якщо ні — користуйтесь конфігуратором у режимі «01».
Склад:
SKUКонфігураціяЦінаСкладДія
910.13-MS1B1-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-MS1B2-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-MS1B3-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-MS1B4-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-MS1B5-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-MS1B6-1ZZ-F76-ZZMaterial body: MS · Connection process side + instrument side: 1B · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS1B1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS1B2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS1B3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS1B4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS1B5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS1B6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 1B · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS2C1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS2C2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS2C3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS2C4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS2C5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS2C6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 2C · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS5E1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS5E2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS5E3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS5E4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS5E5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS5E6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 5E · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS6F1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS6F2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS6F3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS6F4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS6F5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS6F6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 6F · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS0A1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS0A2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS0A3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS0A4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS0A5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS0A6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: 0A · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-SS##1-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 1+ ще 8За запитомПід замов.Запит →
910.13-SS##2-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 2+ ще 8За запитомПід замов.Запит →
910.13-SS##3-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 3+ ще 8За запитомПід замов.Запит →
910.13-SS##4-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 4+ ще 8За запитомПід замов.Запит →
910.13-SS##5-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 5+ ще 8За запитомПід замов.Запит →
910.13-SS##6-1ZZ-F71-ZZMaterial body: SS · Connection process side + instrument side: ## · Setting range: 6+ ще 8За запитомПід замов.Запит →
910.13-MO2C1-1ZZ-F71-ZZMaterial body: MO · Connection process side + instrument side: 2C · Setting range: 1+ ще 8За запитомПід замов.Запит →
Показано 43 з 43. Ціна за запитом — інженер прорахує під вашу конфігурацію.
