| Характеристики |
| AS-i Безопасность в работе |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |

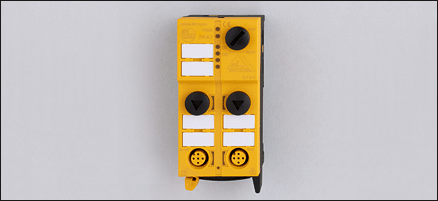

| AS-i входной модуль безопасности 2SI - 2LO |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
Отвечают требованиям стандартов:
EN ISO 13849-1: Категория 4* PL e*
IEC 62061: SILcl 3 |
| Электронные данные |
| Электрическое исполнение | | 2 входа безопасности / 2 небезопасных выхода - светодиод |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 280 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP/NPN |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 24 DC (18...30 DC) |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 12 |
| Детектирование короткой окружности | | да |
| Детектирование перекрестных контактов | | да |
| Защита от короткого замыкания | | да |
| Выходы |
| светодиодный выход | | 2 |
| светодиодный выход / питание через AS-i | | да |
| Встроенный "Watchdog" | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...55 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 50295 | | | EN 62061 | приложение E |
|
| Классификация безопасности |
| Срок службы TM (Mission Time) [h] | | 20 |
| PFH | | 1,3 x 10E-11 / h |
| MTTFd [лет] | | 5458 |
| DC/CCF/Cat. | | 97 % / - / 4 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| Максимальный номер безопасносного модуля через мастер | | 31 |
| AS-i профиль | | S-7.B.0 |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | B.0 |
| AS-i сертификат | | 97101 |
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,204 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Макс. длина проводки [m] | | < 10 |
Назначение жил кабеля при подключении AC505S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Разъем SI-1/2 | | 1: | питание I+ | | 2: | Вход I-1 (p) | | 3: | питание I- | | 4: | Вход I-2 (n) | | 5: | не используется |
| | | | Разъем SI-2 | | 1: | Вход I-2 (n) | | 2: | питание I- | | 3: | не используется | | 4: | питание I+ | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Соединительный кабель для программирования E70213; | | Колпачок M12 (E73004) |
|
| Примечания |
| Примечания | | | PL e, Kat.4, SILcl 3 nur wenn die im Handbuch beschriebenen Fehlerausschlüsse angewendet werden |
|
| Упаковочная величина [штука] | | 1 |
|
