Описание
| Характеристики | |||||||||||||||||||

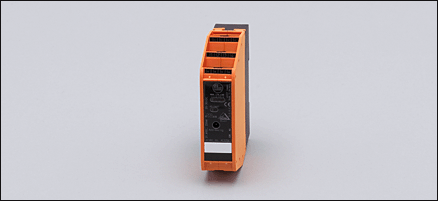

| Активный модуль AS-i | |||||||||||||||||||
| Монтаж на DIN-рейку | |||||||||||||||||||
| Клеммный разъём Combicon | |||||||||||||||||||
| 4 аналоговых входа температурные Pt100 | |||||||||||||||||||
| AS-i профиль S-7.3 | |||||||||||||||||||
| Электронные данные | |||||||||||||||||||
| Электрическое исполнение | 4 входа Pt100 | ||||||||||||||||||
| Рабочее напряжение [V] | 26,5...31,6 DC | ||||||||||||||||||
| Суммарное потребление тока от AS-i [mA] | < 80 | ||||||||||||||||||
| AS-i интерфейс, защита от переполюсовки | да | ||||||||||||||||||
| Входы | |||||||||||||||||||
| цифровой | |||||||||||||||||||
| Электрическое подключение | 4 входа Pt100 | ||||||||||||||||||
| Питание датчика | AS-i | ||||||||||||||||||
| Диапазон питающих напряжений [V] | 24 DC ± 20 % | ||||||||||||||||||
| Допустимая токовая нагрузка для всех входов [mA] | < 80 | ||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||
| Выходы | |||||||||||||||||||
| аналоговый | |||||||||||||||||||
| Разрешение [Bit] | 16bit /0,1°C | ||||||||||||||||||
| Диапазон измерения / настройки | |||||||||||||||||||
| Область значений [Bit] [°C] | -200...850 | ||||||||||||||||||
| Точность/ погрешность | |||||||||||||||||||
| Точность | Линейное изменение ± 0,2° C (-200° C) ... ± 2° C (800° C) | ||||||||||||||||||
| Время реакции | |||||||||||||||||||
| время аналого-цифрового преобразования [ms] | 480 (4 канала) | ||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||
| Температура окружающей среды [°C] | 0...70 | ||||||||||||||||||
| Температура хранения [°C] | -25...85 | ||||||||||||||||||
| Степень защиты | IP 20 | ||||||||||||||||||
| Испытания / одобрения | |||||||||||||||||||
| Электромагнитная совместимость | EN 50295 | ||||||||||||||||||
| MTTF [лет] | 140 | ||||||||||||||||||
| AS-i классификация | |||||||||||||||||||
| AS-i профиль | S-7.3.E | ||||||||||||||||||
| Конфигурация входов/выходов [Hex] | 7 | ||||||||||||||||||
| Идентификационный код [Hex] | 3.E | ||||||||||||||||||
| AS-i сертификат | в стадии разработки | ||||||||||||||||||
| Механические данные | |||||||||||||||||||
| Материал | PBT (полибутилентерефталат) | ||||||||||||||||||
| Вес [kg] | 0,154 | ||||||||||||||||||
| Дисплеи / Элементы управления | |||||||||||||||||||
| Индикация состояния выхода LED | жёлтый (состояние канала 1 - аналоговый 1 / состояние канала 2 - аналоговый 2 / состояние канала 3 - аналоговый 3 / состояние канала 4 - аналоговый 4) | ||||||||||||||||||
| Рабочий режим LED | зелёный (AS-i -напряжение) | ||||||||||||||||||
| Ошибка LED | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) | ||||||||||||||||||
| электрическое подключение | |||||||||||||||||||
| Электрическое подсоединение | Combicon | ||||||||||||||||||
| Подключение датчика | 2-проводный / 4-проводный | ||||||||||||||||||
| Назначение жил кабеля при подключении AC2220 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||||||||||
| Примечания | |||||||||||||||||||
| Примечания |
| ||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||
Характеристики
| A+ | AS-i + |
|---|---|
| A- | AS-i - |
| FE | заземление |
| S+ | сигнальные входы + |
| S- | сигнальные входы - |
| 1+...4+ | Управление выходами + *) |
| 1-...4- | Управление выходами - *) |
| S+:сигнальные входы +S-:сигнальные входы -1+...4+:Управление выходами + *)1-...4-:Управление выходами - *)FE:заземлениеA+:AS-i +A-:AS-i - | S+: |
| Назначение жил кабеля при подключенииAC2220 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~S+:сигнальные входы +S-:сигнальные входы -1+...4+:Управление выходами + *)1-...4-:Управление выходами - *)FE:заземлениеA+:AS-i +A-:AS-i - | S+:сигнальные входы +S-:сигнальные входы -1+...4+:Управление выходами + *)1-...4-:Управление выходами - *)FE:заземлениеA+:AS-i +A-:AS-i - |
