| Характеристики |

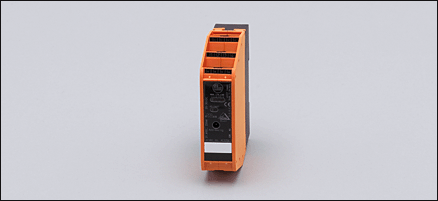

| Активный модуль AS-i |
| Монтаж на DIN-рейку |
| Combicon-клеммы для подключения привода |
| AS-i профиль S-7.3 |
| 4 аналоговых выхода 0...20 мA |
| Для соединения 2- и 4-проводных исполнительных устройств с отдельным питанием 24 V |
| Электронные данные |
| Электрическое исполнение | | 4 выхода 0...20 mA |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Strombelastbarkeit je Modul (mit externer Versorgung) [mA] | | 500 |
| Stromaufnahme aus AS-i (ohne externe Versorgung) [mA] | | 57 |
| Stromaufnahme aus AS-i (mit externer Versorgung) [mA] | | 25 |
| Stromentnahme aus externer Versorgung 24 V DC [mA] | | 12 |
| Strombelastbarkeit je Modul (ohne externe Versorgung) [mA] | | |
| Внутреннее сопротивление | | 50 Ω |
| AS-i интерфейс, защита от переполюсовки | | да |
| защита от перегрузок по току | | да |
| Выходы |
| аналоговый |
| токовый выход [mA] | | 0...20 |
| Наиб.нагрузка [Ω] | | 600 |
| выход напряжения [V] | | 24 DC ± 20 % |
| Внешний источник питания | | в соответствии с PELV |
| Питание привода | | AS-i / внешний |
| Разрешение [Bit] | | 16 (1 bit = 1µA) |
| Точность/ погрешность |
| Область значений [Bit] | | 0...20000 ; точность 0,5 % от конечного значения диапазона измерений |
| Время реакции |
| Время цифроаналогового преобразования 2 каналов [ms] | | < 1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...70 |
| Температура хранения [°C] | | -20...85 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 140 |
| AS-i классификация |
| AS-i профиль | | S-7.3.6 |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 3.6 |
| AS-i сертификат | | в стадии разработки |
| Биты параметров | | | Бит параметра | Назначение | | P0 | не используется / 1 зарезервирван 0 зарезервирован | | P1 | не используется / 1 зарезервирван 0 зарезервирован | | P2 | periphery fault / 1 periphery fault indication active / 0 periphery fault indication not active | | P3 | не используется / 1 зарезервирван 0 зарезервирован |
|
| Механические данные |
| Материал | | PA 6.6 |
| Вес [kg] | | 0,168 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания) |
| Ошибка LED | | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) |
| Функции дисплея LED | | жёлтый (индицируемые каналы 1...4 / индицируемая диагностика DIAG) |
| электрическое подключение |
| Электрическое подсоединение | | Combicon |
Назначение жил кабеля при подключении AC2218 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | O+: | Питание привода +24V | | C1...4: | Аналоговый выход ток | | O-: | Питание привода 0V | | 0V: | Аналоговый выход 0V | | A+: | AS-i + | | A-: | AS-i - | | E+: | Внешнее питание для привода +24V | | E-: | Внешнее питание для привода 0V | | |
|
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
