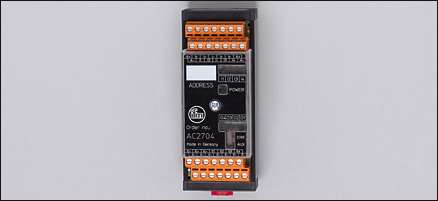

| Характеристики |
| Монтаж на DIN-рейке и панели |
| Винтовые клеммы |
| Возможен монтаж в ряд |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Потребление тока [mA] | | < 250 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 600 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | > 5 / < 1,5 |
| Уровень переключающего сигнала 1 [V] | | > 10 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 15...30 DC |
| Внешний источник питания | | в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 150 |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 191 |
| AS-i классификация |
| AS-i профиль | | S-7.0 |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 0 |
| Механические данные |
| Материал | | PA (полиамид); PVC (поливинилхлорид) |
| Вес [kg] | | 0,13 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный (короткое замыкание) |
| электрическое подключение |
| Электрическое подсоединение | | 28 винтовых клемм |
Назначение жил кабеля при подключении AC2701 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | A+: | AS-i+ | | A-: | AS-i - | | I+: | питание датчика +24V | | I-: | питание датчика 0V | | E+: | Внешнее питание для привода +24V | | E-: | Внешнее питание для привода 0V | | I1...I4: | Дискретный входной сигнал Датчик 1...4 | | O1...O4: | Коммутационный выход привод 1...4 | |
|
| Примечания |
| Примечания | | | Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. |
|
| Упаковочная величина [штука] | | 1 |
|
