| Характеристики |

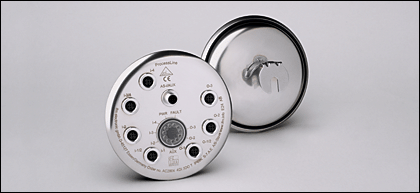

| Активный модуль серии ProcessLine |
| Разъемы M12 x 1 |
| Версия 2.1 с расширенным режимом адресации |
| Степень защиты IP 69K |
| нерж. сталь V4A |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входы / 3 выходы |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 240 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 2100 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 18...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 24 DC (10...30 DC) |
| Внешний источник питания | | в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 700 *) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -5...70 |
| Степень защиты | | IP 69K |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 160 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| Расширенный режим адресации | | версия 2.1 / дa |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 101107 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Контакт | 4 | 2 4 | 4 | 2 4 | | Выход | 1 | 2 | 3 | - | | Розетка | O-1 | O-2 | O-3 | - | | Контакт | 4 | 4 | 4 | - |
|
| Механические данные |
| Материал | | нерж. сталь V4A; Makrolon; О-кольцо: EPDM |
| Вес [kg] | | 0,641 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | через коммутирующее устройство Е70354 из нерж. стали |
| Назначение жил кабеля при подключении |
| Принадлежности |
| Принадлежности (дополнительные) | | | Динамометрический гаечный ключ (E70390); | | Колпачок M12 (E70297); | | Разветвитель для плоского кабеля (E70354) |
|
| Примечания |
| Примечания | | | *) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) | | Входы и выходы должны быть гальванически изолированы. | | Ни один из выводов I-, I+, I-1/2, I-2, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. | | Круглый кабель, подключённый к AS-i /AUX, не должен быть длиннее 2 м. |
|
| Упаковочная величина [штука] | | 1 |
|
