| Характеристики |

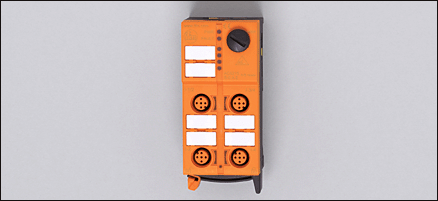

| Активный модуль ClassicLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
| Сертификат ATEX |
| группа II, категория 3D |
| Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты |
| Электронные данные |
| Электрическое исполнение | | 4 входа |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 250 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 18...30 DC *) |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | >11 |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...50 |
| Степень защиты | | IP 50 |
| Испытания / одобрения |
| Маркировка прибора | |  II 3D Ex tc IIIB T80°C Dc X IP50 |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 404 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| AS-i профиль | | S-0.0.E |
| Конфигурация входов/выходов [Hex] | | 0 |
| Идентификационный код [Hex] | | 0.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1 | I-2 | I-3 | I-4 | | Pin | 2+4 | 2+4 | 2+4 | 2+4 |
|
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,222 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC505A - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | 1: | питание датчика L+ | | 2+4: | вход данных (intern gebrückt) | | 3: | питание датчика L- | | 5: | не используется | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Колпачок M12 (E73004); | | Защитный корпус (E7000A) |
|
| Примечания |
| Примечания | | | Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. | | Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. | | *) через плоский кабель |
|
| Упаковочная величина [штука] | | 1 |
|
