Характеристики

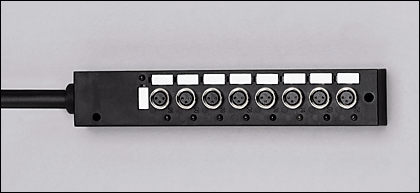

Распределительная коробка

Кабель

позолоченные контакты

Электронные данные

Электрическое исполнение

Рабочее напряжение [V]

10...30 DC

макс. допустимая токовая нагрузка - в общем [A]

макс. допустимая токовая нагрузка - для вставоч.блока [A]

Класс защиты

III

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Степень защиты

IP 68

Механические данные

места для кабельных подключений

Исполнение

Материал

пластик PBT-GF 20; латунь никелированн.

Пригодность для кабельной цепи

Радиус изгиба в случае движения кабеля:	миним. 10 x диаметр кабеля
Скорость перемещения:	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s²
Циклы изгиба:	> 5 миллионов.
Деформация кручения:	± 180 °/m

Вес [kg]

0,663

Дисплеи / Элементы управления

Индикация состояния выхода LED

8 x желтых

Рабочий режим LED

зелёный

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 5 m;
8 x 0,34 mm² (42 x Ø 0,1 mm) + 2 x 0,75 mm² (96 x Ø 0,1 mm); Ø 9,1 mm; без галог., без силикона

Цвет кожуха

чёрный

Назначение жил кабеля при подключении

Примечания

Упаковочная величина [штука]

Характеристики

BK	чёрный
BN	коричневый
BU	синий
GN	зелёный
GY	серый
PK	розовый
RD	красный
VT	фиолетовый
WH	белый
YE	желтый
Циклы изгиба	> 5 миллионов.
Деформация кручения	± 180 °/m
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s²
Радиус изгиба в случае движения кабеля	миним. 10 x диаметр кабеля
Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтый	Цвета жил
Назначение жил кабеля при подключенииE11214 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтый	Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтый

E11214 — Технология соединения
