Характеристики

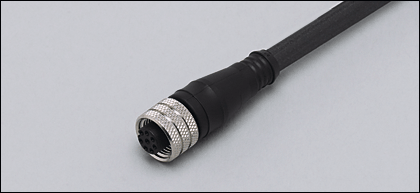

Разъем

для датчиков с

Разъём M12

Электронные данные

Электрическое исполнение

AC/DC

Рабочее напряжение [V]

30 AC / 36 DC

Номинальный ток [A]

Класс защиты

III

Условия эксплуатации

Температура окружающей среды [°C]

-25...90

Степень защиты

IP 67

Механические данные

Исполнение

прямой

Материал

TPU

Материал накидной гайки

латунь; никелированн.

пусковой момент - накидная гайка [Нм]

1...1,5

Вес [kg]

0,145

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 2 m;
8 x 0,25 mm² (14 x Ø 0,15 mm); экранированный, Экран подключается к розетке

Цвет кожуха

чёрный

Назначение жил кабеля при подключении

Farbkennzeichnung nach DIN 47100

Примечания

Упаковочная величина [штука]

Характеристики

BN	коричневый
BU	синий
GN	зелёный
GY	серый
PK	розовый
RD	красный
WH	белый
YE	желтый
Screen	Экран
Farbkennzeichnung nach DIN 47100	Farbkennzeichnung nach DIN 47100
Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкран	Цвета жил
Назначение жил кабеля при подключенииE80021 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкранFarbkennzeichnung nach DIN 47100	Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкран

E80021 — Технология соединения
