Характеристики

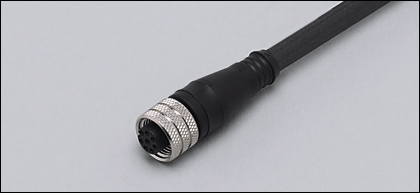

Разъем

для датчиков с

Разъём M12

Электронные данные

Электрическое исполнение

AC/DC

Рабочее напряжение [V]

30 AC / 36 DC

Класс защиты

III

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Механические данные

Исполнение

прямой

Материал

PUR (полиуретан)

Материал накидной гайки

латунь; никелированн.

пусковой момент - накидная гайка [Нм]

0,7...0,9

Вес [kg]

0,669

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 10 m;
8 x 0,25 mm² (14 x Ø 0,15 mm); Ø 6,6 mm; экранированный, Экран подключается к розетке

Цвет кожуха

чёрный

Назначение жил кабеля при подключении

Примечания

Упаковочная величина [штука]

Характеристики

BN	коричневый
BU	синий
GN	зелёный
GY	серый
PK	розовый
RD	красный
WH	белый
YE	желтый
Screen	Экран
Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкран	Цвета жил
Назначение жил кабеля при подключенииE11855 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкран	Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйWHбелыйYEжелтыйscreenЭкран

E11855 — Технология соединения
