Описание
| Характеристики | ||||||||||||||

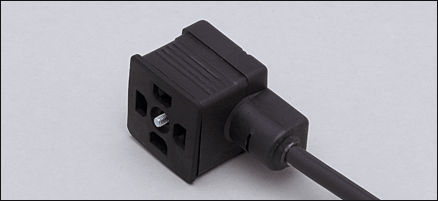

| Штекер для клапана тип A (DIN EN 175301-803) | ||||||||||||||
| без силикона | ||||||||||||||
| без галогена | ||||||||||||||
| с защитным контуром | ||||||||||||||
| Электронные данные | ||||||||||||||
| Электрическое исполнение | AC/DC | |||||||||||||
| Рабочее напряжение [V] | 24 AC/DC | |||||||||||||
| Номинальный ток [A] | 5 | |||||||||||||
| Защита от бросков напряжения VDR | • | |||||||||||||
| Условия эксплуатации | ||||||||||||||
| Температура окружающей среды [°C] | -20...80 | |||||||||||||
| Степень защиты | IP 67 | |||||||||||||
| Механические данные | ||||||||||||||
| Исполнение | угловой | |||||||||||||
| Материал | PP (полипропилен); витон | |||||||||||||
| Материал накидной гайки | латунь; никелированн. | |||||||||||||
| Вес [kg] | 0,477 | |||||||||||||
| Дисплеи / Элементы управления | ||||||||||||||
| Индикация состояния выхода LED | желтый | |||||||||||||
| электрическое подключение | ||||||||||||||
| Электрическое подсоединение | Кабель PUR (полиуретан) / 10 m; 3 x AWG 20 (3 x 0,5 mm²); Ø 6,6 mm; без галог. | |||||||||||||
| Назначение жил кабеля при подключении E11991 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||
| Примечания | ||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||
Характеристики
| BN | коричневый |
|---|---|
| BU | синий |
| GN/YE | зелёный/жёлтый |
| Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый | Цвета жил |
| Назначение жил кабеля при подключенииE11991 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый | Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый |
