Описание
| Характеристики | ||||||||||||||

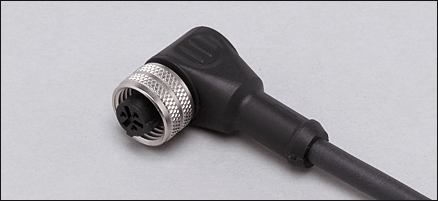

| Разъем | ||||||||||||||
| для датчиков с | ||||||||||||||
| 1/2" разъем | ||||||||||||||
| без галогена | ||||||||||||||
| Электронные данные | ||||||||||||||
| Электрическое исполнение | AC/DC | |||||||||||||
| Рабочее напряжение [V] | 250 AC / 300 DC | |||||||||||||
| Условия эксплуатации | ||||||||||||||
| Температура окружающей среды [°C] | -25...90 | |||||||||||||
| Степень защиты | IP 67 | |||||||||||||
| Механические данные | ||||||||||||||
| Исполнение | угловой | |||||||||||||
| Материал | TPU чёрный | |||||||||||||
| Материал накидной гайки | латунь; никелированн. | |||||||||||||
| Пригодность для кабельной цепи |
| |||||||||||||
| Вес [kg] | 0,388 | |||||||||||||
| электрическое подключение | ||||||||||||||
| Электрическое подсоединение | Кабель PUR (полиуретан) / 10 m; 3 x 0,5 mm² (64 x Ø 0,1 mm); Ø 5,2 mm; без галог. | |||||||||||||
| Цвет кожуха | чёрный | |||||||||||||
| Назначение жил кабеля при подключении E12286 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||
| Примечания | ||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||
Характеристики
| BN | коричневый |
|---|---|
| BU | синий |
| GN/YE | зелёный/жёлтый |
| Циклы изгиба | > 2 миллионов |
| Деформация кручения | ± 180 °/m |
| Скорость перемещения | маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s² |
| Радиус изгиба в случае движения кабеля | миним. 10 x диаметр кабеля |
| Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый | Цвета жил |
| Назначение жил кабеля при подключенииE12286 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый | Цвета жилBNкоричневыйBUсинийGN/YEзелёный/жёлтый |
