Описание
| Характеристики | ||||||||||||||||||||||||||

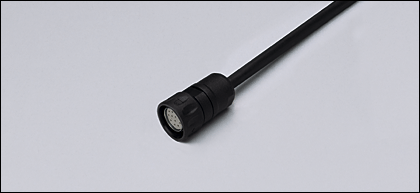

| Разъем | ||||||||||||||||||||||||||
| для инкрементальных энкодеров с | ||||||||||||||||||||||||||
| разъём М23 | ||||||||||||||||||||||||||
| Электронные данные | ||||||||||||||||||||||||||
| Электрическое исполнение | DC | |||||||||||||||||||||||||
| Рабочее напряжение [V] | 4,5...30 DC | |||||||||||||||||||||||||
| Условия эксплуатации | ||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||||||||||||||
| Степень защиты | IP 67 | |||||||||||||||||||||||||
| Механические данные | ||||||||||||||||||||||||||
| Исполнение | прямой | |||||||||||||||||||||||||
| Материал | латунь корпус из пластмассы; PA 6.6 чёрный | |||||||||||||||||||||||||
| Материал накидной гайки | латунь; корпус из пластмассы; PA 6.6; чёрный | |||||||||||||||||||||||||
| Вес [kg] | 0,508 | |||||||||||||||||||||||||
| электрическое подключение | ||||||||||||||||||||||||||
| Электрическое подсоединение | Кабель PUR (полиуретан) / 5 m; 8 x 0,14 mm² + 4 x 0,5 mm²; Ø 8 mm | |||||||||||||||||||||||||
| Назначение жил кабеля при подключении E60144 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||||||||||||||
| Примечания | ||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||
Характеристики
| BK | чёрный |
|---|---|
| BN | коричневый |
| BU | синий |
| GN | зелёный |
| GY | серый |
| PK | розовый |
| RD | красный |
| VT | фиолетовый |
| WH | белый |
| Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелый | Цвета жил |
| Назначение жил кабеля при подключенииE60144 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелый | Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелый |
