Характеристики

Разъем

для абсолютных энкодеров с

разъём М23

Электронные данные

Электрическое исполнение

Рабочее напряжение [V]

4,5...30 DC

Условия эксплуатации

Температура окружающей среды [°C]

-10...85

Степень защиты

IP 67

Механические данные

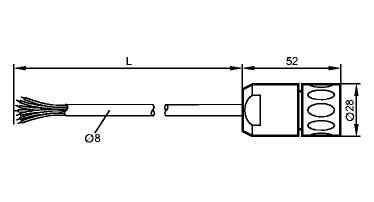

Исполнение

прямой

Материал

латунь корпус из пластмассы; PA 6.6 чёрный

Материал накидной гайки

латунь; корпус из пластмассы; PA 6.6; чёрный

Вес [kg]

2,013

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 20 m; 8 x 0,14 mm² + 4 x 0,5 mm²; Ø 8 mm

Назначение жил кабеля при подключении

Примечания

Упаковочная величина [штука]

Характеристики

BK	чёрный
BN	коричневый
BU	синий
GN	зелёный
GY	серый
PK	розовый
RD	красный
VT	фиолетовый
WH	белый
YE	желтый
Screen	Экран
Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтыйscreenЭкран	Цвета жил
Назначение жил кабеля при подключенииE60191 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтыйscreenЭкран	Цвета жилBKчёрныйBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйRDкрасныйVTфиолетовыйWHбелыйYEжелтыйscreenЭкран

E60191 — Технология соединения
