Описание
| Характеристики | ||||||||||||||||||||||||||

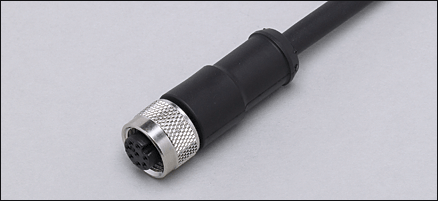

| Разъем | ||||||||||||||||||||||||||
| для датчиков с | ||||||||||||||||||||||||||
| Разъём M12 | ||||||||||||||||||||||||||
| Электронные данные | ||||||||||||||||||||||||||
| Электрическое исполнение | AC/DC | |||||||||||||||||||||||||
| Рабочее напряжение [V] | 60 AC/DC | |||||||||||||||||||||||||
| Условия эксплуатации | ||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...85 | |||||||||||||||||||||||||
| Степень защиты | IP 67 | |||||||||||||||||||||||||
| Механические данные | ||||||||||||||||||||||||||
| Исполнение | прямой | |||||||||||||||||||||||||
| Материал | TPU | |||||||||||||||||||||||||
| Материал накидной гайки | отливка из цинка; никелированн. | |||||||||||||||||||||||||
| Вес [kg] | 0,116 | |||||||||||||||||||||||||
| электрическое подключение | ||||||||||||||||||||||||||
| Электрическое подсоединение | Кабель PUR (полиуретан) / 2 m; 7 x 0,25 mm² + screen (14 x Ø 0,15 mm); экранированный | |||||||||||||||||||||||||
| Цвет кожуха | чёрный | |||||||||||||||||||||||||
| Назначение жил кабеля при подключении E20738 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||||||||||||||
| Примечания | ||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||
Характеристики
| BN | коричневый |
|---|---|
| BU | синий |
| GN | зелёный |
| GY | серый |
| PK | розовый |
| WH | белый |
| YE | желтый |
| Screen | Экран |
| Farbkennzeichnung nach DIN 47100 | Farbkennzeichnung nach DIN 47100 |
| Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйWHбелыйYEжелтыйscreenЭкран | Цвета жил |
| Назначение жил кабеля при подключенииE20738 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйWHбелыйYEжелтыйscreenЭкранFarbkennzeichnung nach DIN 47100 | Цвета жилBNкоричневыйBUсинийGNзелёныйGYсерыйPKрозовыйWHбелыйYEжелтыйscreenЭкран |
