Ущільнення
Опис

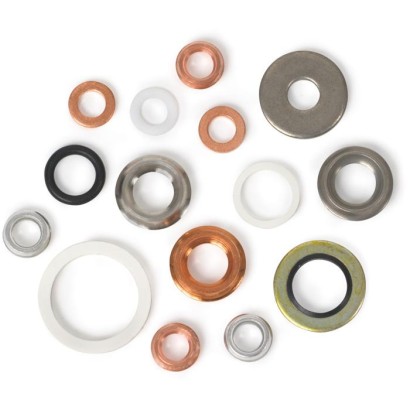

Контактні ущільнення моделі 910.17 розміщуються між нерухомими поверхнями паралельного різьбового з’єднання. Після досягнення заданого моменту затягування різьбове з’єднання ущільнюється осьово за рахунок тиску, що виникає на поверхнях.
Ущільнення застосовуються для герметизації різьбових з’єднань у місцях вимірювання та елементах з’єднання в апаратобудуванні й трубопровідних системах (наприклад, клапани, крани, сифони, перехідні з’єднувальні адаптери, запобіжні пристрої від надлишкового тиску).
Особливості
- Широкий вибір матеріалів та розмірів
- Виконання: плоске ущільнювальне кільце за EN 837-1 (та подібні), ущільнювальне кільце WIKA та кромкове ущільнювальне кільце
- Для процесових приєднань з/без центрувального цапфи
Питання та відповіді
Для яких різьбових з’єднань підходять ущільнення 910.17?
Для з’єднань із паралельним різьбленням, зокрема M12 x 1,5, M20 x 1,5, G ⅛, G ¼, G ⅜ та G ½.
Які варіанти виконання ущільнень доступні?
Плоске ущільнювальне кільце за EN 837-1 (та подібні), ущільнювальне кільце WIKA і крайове ущільнювальне кільце.
З яких матеріалів виготовляються ущільнення?
Cu, Al, 1.4571, NP uni, PTFE, Ni та St — залежно від середовища та вимог.
Чи є виконання для з’єднань із центрувальним буртиком?
Так, модель 910.17 пропонується як для процесних з’єднань із центрувальним буртиком, так і без нього.
Як працює ущільнення 910.17?
Кільце розміщується між нерухомими поверхнями паралельного різьбового з’єднання; після досягнення заданого моменту затягування з’єднання ущільнюється осьово за рахунок виникаючого тиску на поверхнях.
Де застосовуються ці ущільнення, окрім місць вимірювання тиску?
У елементах з’єднання апаратобудування та трубопровідних системах: клапани, крани, сифони, перехідні з’єднувальні адаптери, запобіжні пристрої від надлишкового тиску.
Який стандарт стосується цих ущільнень?
Плоскі ущільнювальні кільця відповідають стандарту EN 837-1 (та подібним).
| Модель | 910.17 |
| Сімейство | 910 |
| Підтип | Sealing rings |
| Стандарт точності | EN 837-1 |
| Технологічне приєднання | M12 x 1.5M20 x 1.5G ⅛G ¼G ⅜G ½G1/8G1/4G3/8G1/2 |
| Матеріал змочуваних частин | Cu, Al, 1.4571, NP uni, PTFE, Ni, St |
| Матеріал ущільнення | Cu, Al, 1.4571, NP uni, PTFE, Ni, St |
| Мови datasheet | EN, DE |
| Version | For thread | Material | Dimensions inmm | Form | Order number | ||
|---|---|---|---|---|---|---|---|
| D +0.2 | d -0.2 | s | |||||
| G⅛ | Cu | 8 + 0.1 | 4.1 + 0.1 | 2.7 | 1 | 9090789 | |
| G¼, M12 x 1.5 | Al | 9.3 | 5.4 | 3.2 | 1 | 9090797 | |
| G¼, M12 x 1.5 | Cu | 9.3 | 5.4 | 3.2 | 1 | 9090800 | |
| G¼, M12 x 1.5 | 1.4571 | 9.3 | 5.4 | 3.2 | 1 | 9092161 | |
| G⅜, G½, M20 x 1.5 | Cu | 14.8 | 8 | 4.2 | 1 | 9090819 | |
| G⅜, G½, M20 x 1.5 | 1.4571 | 14.8 | 8 | 4.2 | 1 | 9092099 | |
| G¼ | Al | 11 | 5.5 | 3.2 | 2 | 9092269 | |
| G¼ | Cu | 11 | 5.5 | 3.2 | 2 | 9092277 | |
| M12 x 1.5 | Cu | 9.8 | 5.5 | 3.2 | 2 | 9092285 | |
| G½ | Cu | 18.2 | 11 | 4.2 | 2 | 9092293 |
| Version | For thread | Material | Dimensions inmm | Order number | ||
|---|---|---|---|---|---|---|
| D | d | s | ||||
| G¼ 1) | Cu | 9.5 | 5.2 | 1.5 | 9091424 | |
| G¼ 1) | NP uni | 9.5 | 5.2 | 1.5 | 9091432 | |
| G½ 1) | Cu | 17.5 | 6.2 | 2 | 9091440 | |
| G½ | NP uni | 17.5 | 6.2 | 2.5 | 9091459 | |
| G½ 1) | Ni | 17.5 | 6.2 | 2 | 9091467 | |
| G¼ | PTFE | 9.5 | 5.2 | 0.5 | 9092080 | |
| G½ | PTFE | 17.5 | 6.2 | 0.5 | 9091173 | |
| G½ | PTFE | 17.5 | 7 | 2 | 9091505 |
| Version | For thread | Material | Dimensions inmm | Order number | ||
|---|---|---|---|---|---|---|
| D | d | s | ||||
| G¼ | St | 11.3 | 6 | 4.5 | 9092234 | |
| G½ | St | 18.5 | 12 | 5 | 9092242 | |
| G½ | 1.4571 | 18.5 | 12 | 5 | 9092250 |
