Автоматизация бродильного отделения первичного

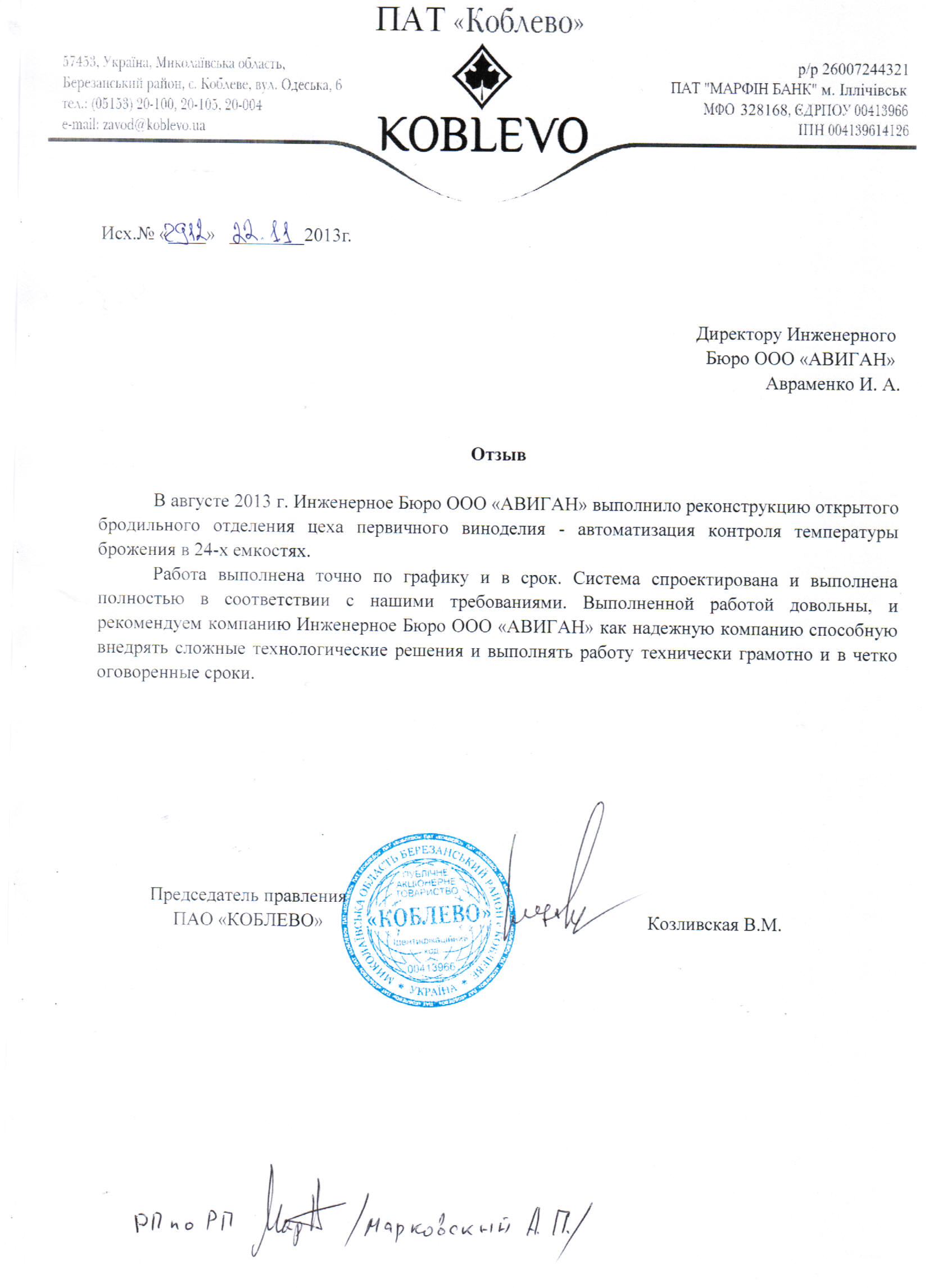

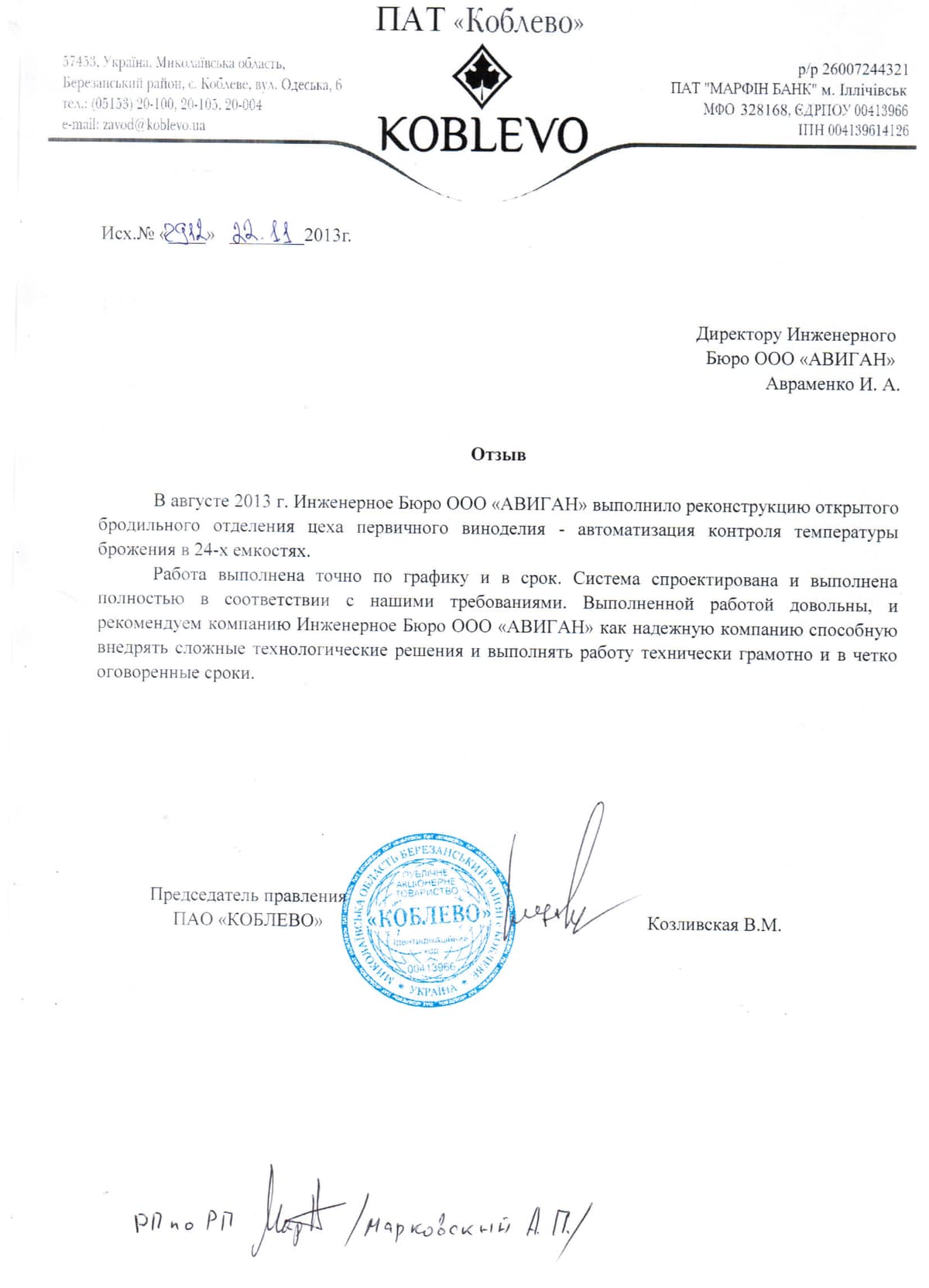

Описание выполненного проекта автоматизации бродильного отделения первичного производства (по контексту изображения — Коблево). Система контролирует температуру охлаждающей жидкости в ёмкости прибором ТРМ 201, управляющим электромагнитным клапаном, и поддерживает давление охлаждающей жидкости насосом с частотным преобразователем по датчику давления WIKA. Страница полезна как пример реализованной автоматизации бродильных ёмкостей.

Функции Системы:

Контроль температуры охлаждающей жидкости в емкости осуществляется прибором ТРМ 201.

ТРМ 201 управляет электромагнитным клапаном в зависимости температуры задания. Система имеет возможность открывать/закрывать клапан в ручном режиме, не зависимо от команды прибора ТРМ 201.

Давление охлаждающей жидкости поддерживается с помощью насоса, который управляется частотным преобразователем и датчика давления WIKA.

Все оборудование монтируется в металлическом шкафу. Приборы ТРМ 201 и переключатели управления клапанами располагаются на лицевой панели шкафа. Для защиты всего оборудования от окружающей среды и несанкционированного доступа данный шкаф монтируется в защитном шкафу с прозрачной дверцей. Показания приборов можно наблюдать через стекло.

Для обеспечения сохранности всего оборудования в режиме простоя шкаф управления съемный и подключается к контрольным приборам через соединительные разъемы.

Для архивирования данных по температуре у прибора ТРМ201 имеется интерфейс RS485. Выполнены все монтажные и электромонтажные работы.

Ключові факти

Контроль температуры охлаждающей жидкости в ёмкости выполняет прибор ТРМ 201, который управляет электромагнитным клапаном по температуре задания.

Предусмотрено ручное открытие/закрытие клапана независимо от команды прибора ТРМ 201.

Давление охлаждающей жидкости поддерживается насосом, управляемым частотным преобразователем, по датчику давления WIKA.

Оборудование смонтировано в металлическом шкафу; ТРМ 201 и переключатели управления клапанами — на лицевой панели.

Шкаф управления съёмный, подключается к контрольным приборам через соединительные разъёмы; для защиты установлен в защитный шкаф с прозрачной дверцей.

Для архивирования данных по температуре у ТРМ 201 имеется интерфейс RS485.

Выполнены все монтажные и электромонтажные работы.

Питання та відповіді

Чем управляется температура охлаждающей жидкости в бродильной ёмкости?

Прибором ТРМ 201, который управляет электромагнитным клапаном в зависимости от температуры задания; возможен также ручной режим открытия/закрытия клапана.

Как поддерживается давление охлаждающей жидкости?

Насосом, управляемым частотным преобразователем, по сигналу датчика давления WIKA.

Как архивируются данные по температуре?

Через интерфейс RS485, которым оснащён прибор ТРМ 201.

Как защищено оборудование системы?

Шкаф управления съёмный и монтируется в защитном шкафу с прозрачной дверцей; показания приборов наблюдаются через стекло.
