Датчики в пищевой промышленности

Разделы

Контрольно-измерительные приборы реально установленные на предприятиях пищевой промышленности Украины и отлично зарекомендовавшие себя при длительной эксплуатации


Вимірювання рівня

Прилади безперервного контролю рівня

Герконові давачі рівня

Магнітнострекційні давачі рівня

Прилади безперервного контролю рівня

Байпасні рівнеміри

байпасные давачі рівня

Склянні рівнеміри

Массовые кориолисовые расходомеры



Электромагнитные расходомеры




Радарный датчик уровня. Цена 1980-2390 евро без НДС.
SITRANS LR250 с антенной из пластика PVDF — это ра дарный измерительный преобразователь для непрерывного контроля уровня жидкостей и взвесей, диапазон измерения: 0–10 м. Аналоговый выход 4...20 мА,  Максимальная погрешность измерений сенсора: 3 мм.Рабочая температура 40...+80 °C , Рабочее давление До 5 бар изб. давления.

Кориолисовый расходомер. Цена 7700-31900 евро без НДС.
Ду 15-150.
Основные особенности и преимущества
· Точность измерения массового расхода до 0.1%
· Максимальное условное давление 100 бар
· Максимальная температура измеряемой среды 205°С
· Компактное исполнение или раздельный монтаж датчика и преобразователя
· Простота в обслуживании, модули могут быть легко заменены
· Надежная работа в критически важных приложениях
· Энергонезависимая память для всех настроек и данных, технология хранения данных SensorFlash
· Надежное измерение благодаря высокому соотношению сигнал-шум
· Графический дисплей с подсветкой, уровни доступа по паролям


Ротаметр. Цена 1380-4250 евро без НДС.
Ду 15-100
Измерение расхода при помощи SITRANS FVA250 выполняется по принципу
поплавка. Протекающая среда поднимает конический поплавок в измерительном
кольце.
Погрешность ±1.6% для жидкостей; ±2.0% для газов
Температура измеряемой среды нерж.сталь или Hastelloy: -20 ... +200 °C
Выходные сигналы (с электронным блоком) 4-20 мА HART, дискретный, импульсный, Profibus PA

Вибрационный датчик уровня. Цена 244-1580 евро без НДС.
Вибрационные датчики уровня прекрасно зарекомендовали себя в качестве
надежных сигнализаторов уровня жидких веществ.
Измеряемая среда жидкость, плотность 0.5…2.5 г/см3
Температура измеряемой среды -50 … +250 °С
Давление измеряемой среды  -1 … 64 бар избыточное
Выходной сигнал  Реле DPDT, ключ, NAMUR, NPN/PNP





Перетворювачі тиску

A-10
Перетворювач тиску для стандартних вимог

Основна похибка (± % від діапазону): ≤ 0,5 або 1,0 %
Діапазон: 0 … 0,6 до 0 … 1.000 бар
0 … 1 до 0 … 25 бар абс.
-1 … 0 до -1 … +24 бар
Особливості:
Компактний дизайн
2 мільйони виконань
Безкоштовний протокол калібрування
Тех.опис: PE 81.60

S-20
Перетворювач тиску для підвищених вимог

Основна похибка (± % від діапазону): ≤ 0,25, 0,5 чи 1,0 %
Діапазон : 0 … 0,4 до 0 … 1.600 бар
0 … 0,4 до 0 … 40 бар абс.
-1 … 0 до -1 … +59 бар
Особливості :
Екстремальні умови застосування
Виконання за замовленням
Безкоштовний протокол калібрування
Тех.опис : PE 81.61

S-11
Перетворювач тиску для в’язких та забруднених середовищ

Основна похибка (± % від діапазону): ≤ 0,25 чи 0,5 %
Діапазон : 0 … 0,1 до 0 … 600 бар
0 … 0,25 до 0 … 16 бар абс.
-1 … 0 до -1 … +24 бар
Особливості :
Підключення з наружною мембраною
Температура середовища до +150°С
Регулювання нуля та діапазону
Тех.опис : PE 81.02

S-20. Ключові характеристики

Перетворювач тиску для підвищених вимог

Три виконання за класом точності: ≤ 0,25, 0,5 чи1,0 %

Температурна похибка:

≤ ±1,0% при температурі -20 … +80 °С

≤ ±1,5% при температурі -30 … +100 °С

Можливість температурного калібрування.

Найбільший вибір підключень до процесу та електричних підключень.

Допустиме перевантаження: до 5-кратного діапазону виміирювань

Короткий термін поставки для будь-якого можливого виконання

Електронні реле тиску

PSD-30, PSD-31
Перетворювач тиску для стандартних вимог

Основна похибка (± % від діапазону): ≤ 1
Діапазон: 0 … 1 до 0 … 600 бар
0 … 1 до 0 … 25 бар абс.
-1 … 0 до -1 … +24 бар
Особливості:
Добре читається, міцний корпус
Просте налаштування
Адаптація під монтажні умови
Наружна мембрана (опція)
Тех.опис: PE 81.67


PSA-31



Основна похибка аналогового сигналу (% від діапазону): ≤ 1
Діапазон: 0 … 1 до 0 … 600 бар
0 … 1 до 0 … 25 бар абс.
-1 … 0 до -1 … +24 бар
Особливості :
Добре читається, міцний корпус
Просте налаштування
Адаптація під монтажні умови
Тех.описание: PE 81.85




Електронні прилади вимірювання тиску

Похибка (% від діапазону): ≤ 0,1
Вихідний сигнал: 4 … 20 мA, HART®
Діапазон: 0 … 0,4 до 0 … 1.000 бар
0 … 0,4 до 0 … 16 бар абс.
-0,2 … +0,2 до -1 … +40 бар
Особливості:
Багатофункціональний дисплей
Проста структура меню
Антистатичний пластиковий корпус
Великий поворотний дисплей
Тех.опис: PE 86.05



Похибка (% від діапазону): ≤ 0,075… 0,1
Діапазон : 0 … 0,1 до 0 … 4.000 бар
0 … 0,1 до 0 … 60 бар абс.
-1 … 0 до -1 … +60бар
Особливості :
Масштабування 1:30
Корпус з алюминію, пластика, нерж.сталі
Тех.опис : PE 86.11

Похибка (% від діапазону): ≤ 0,075 … 0,1
Діапазон : 0 … 10 мбар до 0 … 40 бар
Особливості :
Свободно настраиваемые диапазоны
Корпус з алюминію, пластика, нерж.сталі
Опціонально з дисплеєм та монтажним комплектом для стіни чи труби
Тех.опис : PE 86.21

Перетворювачі тиску UPT.

Ключові характеристики

Три виконання за класом точності: ≤ 0,10; 0,15 (стандарт) чи 0,2 %

Великий дисплей під нахилом, показання видно з відстані не менш 5 м

Адаптація дисплею під монтажне положення

Діапазон вимірювань, що можна масштабувати: 1:20

Температурна похибка:

Відсутня при температурі +10 … +70 °С

≤ 0,1%/10К за межами діапазону +10 … +70 °С

Економічний дизайн

Пластиковий корпус, армований скловолокном

Універсалізация виконань

Можливість підключень з наружною мембраною, а також комбінування з мембранними розділювачами

Корпус з антистатичного пластика, дозволений для вибухонебезпечних зон

Комунікація по HART протоколу v.7



Перетворювачі тиску у виконанні з фронтальною мембраною



Перетворювачі тиску SА-11

Основна похибка (± % від діапазону): ≤ 0,5

Дїапазон: -0,25 … 0 до бар-1 … +24 bar

0 … 0,25 до 0 … 25 бар відн.

0 … 0,25 до 0 … 16 бар абс.

Особливості: фронтальна мембрана з шероховатістю поверхні Ra < 0,4 мкм

Повністю зварна конструкція

Тех.опис: PE 81.80

Для стерильних процесів



Кабельне введення IP68

Кутовий раз’ем 4-полюсний, EN 175301-803, Форма A, IP 65

Круглий раз’ем 4-полюсний, с різьбою M12 x 1, IP 65



Польовій корпус із нерж.сталі IP 67



Система адаптерів фронтальних мембран для стерильних процесів

Система адаптерів розроблена для відповідності підключення фронтальної мембрани вимогам для харчової та фармацевтичної промисловості.

Відповідає вимогам санітарних стандартів 3-А



Манометри для стандартних використань

Надійний та економічний
Виконання згідно з ДСТУ EN 837-1
Номінальні розміри 40, 50, 63, 80, 100 та 160 мм
Діапазони вимірювання до 0 ... 400 бар
Температура процесу до +150°С

Комбінований циферблат для тиску та температури
Номінальні розміри: 63, 80 мм
Тип 100.01: зверху тиск, знизу температура, радіальне підключення
Тип 100.02: зверху тиск, знизу температура, тильне підключення
Типы 100.10 и 100.12: сверху температура, снизу давление
Діапазон шкали до 0 … 16 бар, 0 ... 150 °C



Манометри для промислових використань

Корпус з нерж.сталі, IP54
Температура процесу до +80°С



Гідрозаповнене виконання
Температура процесу до +60°С
IP65

Корозіостійкий
Температура процесу до +200°С
(+100°С для гідрозаповненої версії)
Доп. перевантаження: 130 % від
діапазону шкалы
IP65

Міцні та довготривалі
Надійні та економічні
Діапазони вимірювання до 0 … 1 000 бар, від -1…0 до -1…+30 бар



Можливості комбінування приладів вимірювання тиску з мембранними розділювачами



Електричні термометри



Електричні термометри

TR21-A
Мініатюрне віконання з фланцевим підключенням



TR21-В
Мініатюрне віконання для обварювання по колу

TR21-С
Мініатюрне віконання з приварним стерильним підключенням



Електричні термометри

Польове виконання

TR22-A
З фланцевим підключенням



TR22-В
Для обварювання по колу

TR25
С проточным підключенням



Комбинація приладів вимірювання температури з захисними гільзами



Механічні термометри

Приклади виконань біметалевих термометрів

Опалення,котельні



Механічні термометри

Приклади виконань біметалевих термометрів

Приклади виконань манометричних термометрів

Промислові виконання
преміум-дизайн
Капілярна конструкція

Опції:
Електроконтакти
Гідрозаповнення
>+250°C






Приклади застосування

S-11
Вимірювання рівня в’язких середовищах у ємностях, що сполучаються з атмосферою

DPT-10 з розділювачами 990.27
Измерение уровня вязких сред в закрытых емкостях



Приклади застосування

А-10
Регулювання продуктивності насосів,
Захист від сухого ходу



S-20
Вимірювання тиску пару в умовах підвищеної вологості



Приклад монтажа перетворювача температури

На фото:
Проточна конструкція.
Захисна гільза для для обварювання по колу
TW61 для перетворювачів температури TR21-B

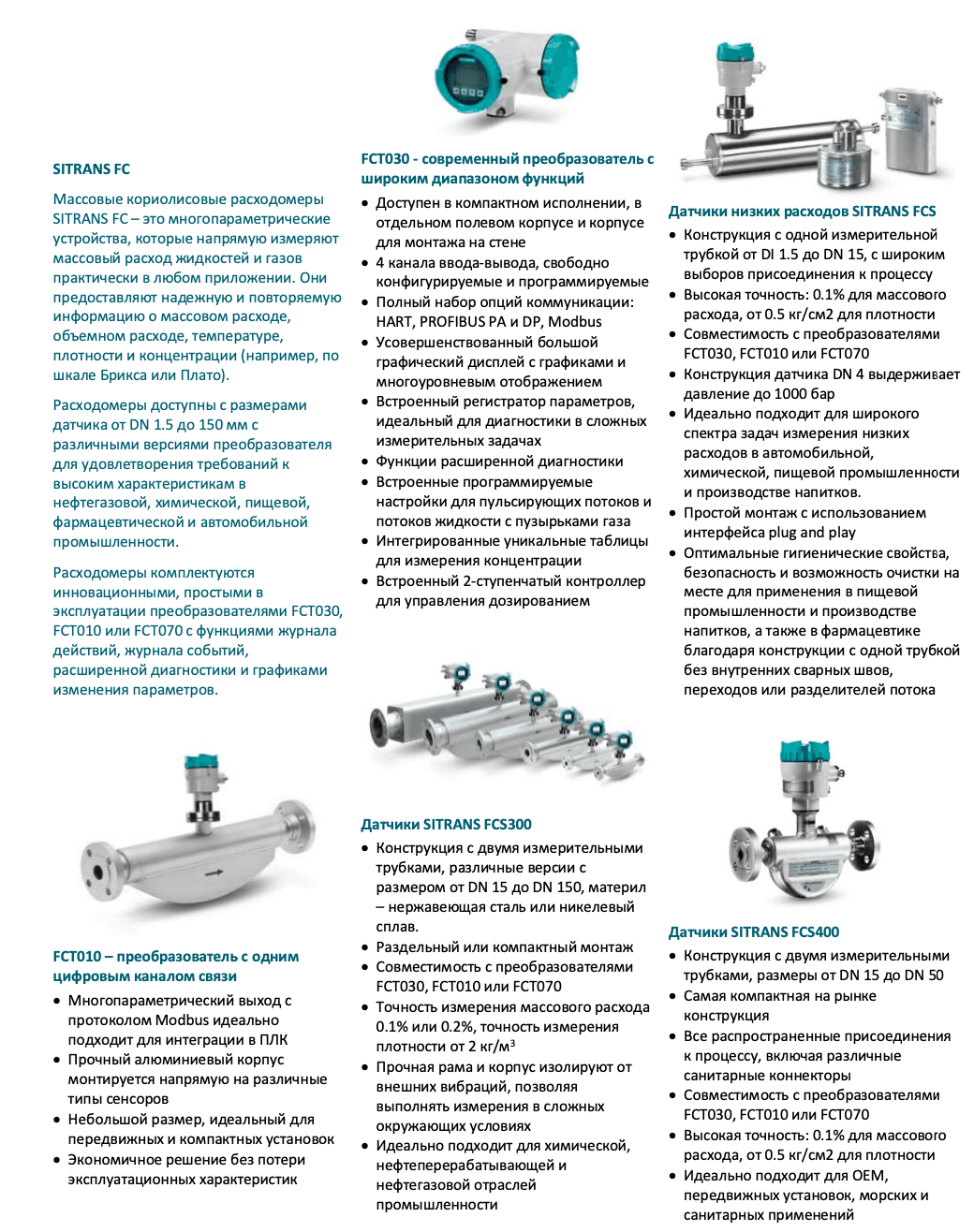

SITRANS FC

Массовые кориолисовые расходомерыSITRANS FC – это многопараметрические устройства, которые напрямую измеряют массовый расход жидкостей и газов практически в любом приложении. Они предоставляют надежную и повторяемую информацию о массовом расходе,объемном расходе, температуре,плотности и концентрации (например, по шкале Брикса или Плато).

Расходомеры доступны с размерами датчика от DN 1.5 до 150 мм с различными версиями преобразователя для удовлетворения требований к высоким характеристикам в нефтегазовой, химической, пищевой,фармацевтической и автомобильной промышленности.

Расходомеры комплектуются инновационными, простыми в эксплуатации преобразователями FCT030, FCT010 или FCT070 с функциями журнала действий, журнала событий,расширенной диагностики и графиками изменения параметров.

FCT010 – преобразователь с одним цифровым каналом связи

  • ·  Многопараметрический выход с протоколом Modbus идеально подходит для интеграции в ПЛК

  • ·  Прочный алюминиевый корпус монтируется напрямую на различные типы сенсоров

  • ·  Небольшой размер, идеальный для передвижных и компактных установок

  • ·  Экономичное решение без потери эксплуатационных характеристик

FCT030 - современный преобразователь с широким диапазоном функций

· Доступен в компактном исполнении, в отдельном полевом корпусе и корпусе для монтажа на стене

· 4 канала ввода-вывода, свободно конфигурируемые и программируемые

· Полный набор опций коммуникации: HART, PROFIBUS PA и DP, Modbus
· Усовершенствованный большой

графический дисплей с графиками и

многоуровневым отображением
· Встроенный регистратор параметров,

идеальный для диагностики в сложных

измерительных задачах
· Функции расширенной диагностики· Встроенные программируемые

настройки для пульсирующих потоков и

потоков жидкости с пузырьками газа
· Интегрированные уникальные таблицы

для измерения концентрации
· Встроенный 2-ступенчатый контроллер

для управления дозированием

Датчики SITRANS FCS300

· Конструкция с двумя измерительными трубками, различные версии с размером от DN 15 до DN 150, материл– нержавеющая сталь или никелевый сплав.

· Раздельный или компактный монтаж· Совместимость с преобразователями

FCT030, FCT010 или FCT070
· Точность измерения массового расхода

0.1% или 0.2%, точность измерения

плотности от 2 кг/м3
· Прочная рама и корпус изолируют от

внешних вибраций, позволяя выполнять измерения в сложных окружающих условиях

· Идеально подходит для химической,нефтеперерабатывающей и нефтегазовой отраслей промышленности

Датчики низких расходов SITRANS FCS

· Конструкция с одной измерительной трубкой от DI 1.5 до DN 15, с широким выборов присоединения к процессу

· Высокая точность: 0.1% для массового расхода, от 0.5 кг/см2 для плотности

· Совместимость с преобразователямиFCT030, FCT010 или FCT070

· Конструкция датчика DN 4 выдерживает давление до 1000 бар

· Идеально подходит для широкого спектра задач измерения низких расходов в автомобильной,химической, пищевой промышленности и производстве напитков.

· Простой монтаж с использованием интерфейса plug and play

· Оптимальные гигиенические свойства,безопасность и возможность очистки на месте для применения в пищевой промышленности и производстве напитков, а также в фармацевтике благодаря конструкции с одной трубкой без внутренних сварных швов,переходов или разделителей потока

Датчики SITRANS FCS400

· Конструкция с двумя измерительными трубками, размеры от DN 15 до DN 50

· Самая компактная на рынке конструкция

· Все распространенные присоединения к процессу, включая различные санитарные коннекторы

· Совместимость с преобразователямиFCT030, FCT010 или FCT070

· Высокая точность: 0.1% для массового расхода, от 0.5 кг/см2 для плотности

· Идеально подходит для OEM,передвижных установок, морских и санитарных применений

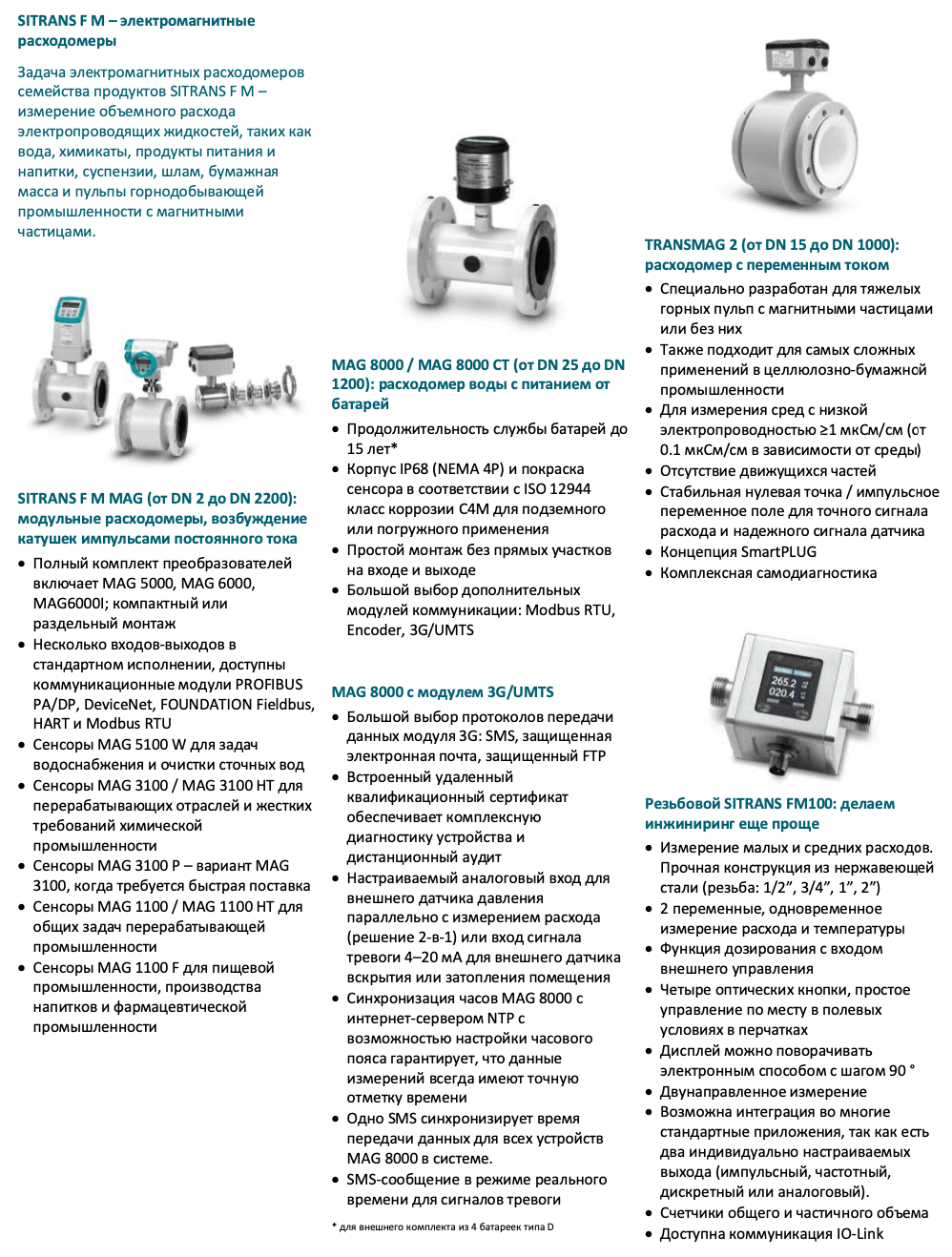

SITRANS F M – электромагнитные расходомеры

Задача электромагнитных расходомеров семейства продуктов SITRANS F M –измерение объемного расхода электропроводящих жидкостей, таких как вода, химикаты, продукты питания и напитки, суспензии, шлам, бумажная масса и пульпы горнодобывающей промышленности с магнитными частицами.

SITRANS F M MAG (от DN 2 до DN 2200):модульные расходомеры, возбуждение катушек импульсами постоянного тока

  • ·  Полный комплект преобразователей включает MAG 5000, MAG 6000, MAG6000I; компактный или раздельный монтаж

  • ·  Несколько входов-выходов в стандартном исполнении, доступны коммуникационные модули PROFIBUS PA/DP, DeviceNet, FOUNDATION Fieldbus, HART и Modbus RTU

  • ·  Сенсоры MAG 5100 W для задач водоснабжения и очистки сточных вод

  • ·  Сенсоры MAG 3100 / MAG 3100 HT для

    перерабатывающих отраслей и жестких требований химической промышленности

  • ·  Сенсоры MAG 3100 P – вариант MAG 3100, когда требуется быстрая поставка

  • ·  Сенсоры MAG 1100 / MAG 1100 HT для общих задач перерабатывающей промышленности

  • ·  Сенсоры MAG 1100 F для пищевой промышленности, производства напитков и фармацевтической промышленности

MAG 8000 / MAG 8000 CT (от DN 25 до DN 1200): расходомер воды с питанием от батарей

  • ·  Продолжительность службы батарей до15 лет*

  • ·  Корпус IP68 (NEMA 4P) и покраска сенсора в соответствии с ISO 12944класс коррозии C4M для подземного или погружного применения

  • ·  Простой монтаж без прямых участков на входе и выходе

  • ·  Большой выбор дополнительных модулей коммуникации: Modbus RTU, Encoder, 3G/UMTS

    MAG 8000 с модулем 3G/UMTS

    · Большой выбор протоколов передачи данных модуля 3G: SMS, защищенная электронная почта, защищенный FTP

    · Встроенный удаленный квалификационный сертификат обеспечивает комплексную диагностику устройства и дистанционный аудит

    · Настраиваемый аналоговый вход для внешнего датчика давления параллельно с измерением расхода(решение 2-в-1) или вход сигнала тревоги 4–20 мА для внешнего датчика вскрытия или затопления помещения

    · Синхронизация часов MAG 8000 с интернет-сервером NTP с возможностью настройки часового пояса гарантирует, что данные измерений всегда имеют точную отметку времени

    · Одно SMS синхронизирует время передачи данных для всех устройствMAG 8000 в системе.

    · SMS-сообщение в режиме реального времени для сигналов тревоги

    * для внешнего комплекта из 4 батареек типа D

TRANSMAG 2 (от DN 15 до DN 1000):расходомер с переменным током

· Специально разработан для тяжелых горных пульп с магнитными частицами или без них

· Также подходит для самых сложных применений в целлюлозно-бумажной промышленности

· Для измерения сред с низкой электропроводностью ≥1 мкСм/см (от0.1 мкСм/см в зависимости от среды)

· Отсутствие движущихся частей
· Стабильная нулевая точка / импульсное

переменное поле для точного сигнала

расхода и надежного сигнала датчика· Концепция SmartPLUG
· Комплексная самодиагностика

Резьбовой SITRANS FM100: делаем инжиниринг еще проще

· Измерение малых и средних расходов.Прочная конструкция из нержавеющей стали (резьба: 1/2”, 3/4”, 1”, 2”)

· 2 переменные, одновременное измерение расхода и температуры

· Функция дозирования с входом внешнего управления

· Четыре оптических кнопки, простое управление по месту в полевых условиях в перчатках

· Дисплей можно поворачивать электронным способом с шагом 90 °

· Двунаправленное измерение
· Возможна интеграция во многие

стандартные приложения, так как есть два индивидуально настраиваемых выхода (импульсный, частотный,дискретный или аналоговый).

· Счетчики общего и частичного объема· Доступна коммуникация IO-L
