Контрольно-вимірювальні прилади тиску WIKA для стерильних процесів


Приладі вимірювання тиску для стерильних процесів
  Для стерильних процесів промислова безпека і попередження будь-яких ризиків,
що загрожують споживачеві кінцевої продукції, є найважливішим пріоритетом.
Вимоги до обладнання:
  • Асептичне виконання
  • Можливість очищення, CIP (безрозбірного миття)
  • Стерилізація, SIP (безрозбірної стерилізація)
  • Висока стійкість до корозії
  • Висока якість поверхні
  • Простота калібрування
  • Санітарні стандарти 3-A, EHEDG
  • Регламент (EC) № 1935/2004
Измерение давления для стерильных процессов

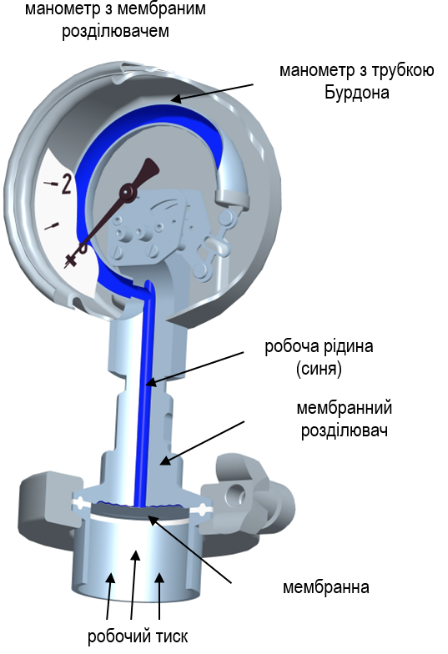

Манометри з мембранним розділювачем для стерильних процесів

 Модель DSS-22F
Tri-clamp, DIN 32676
или BS4825
PN макс. 25 бар

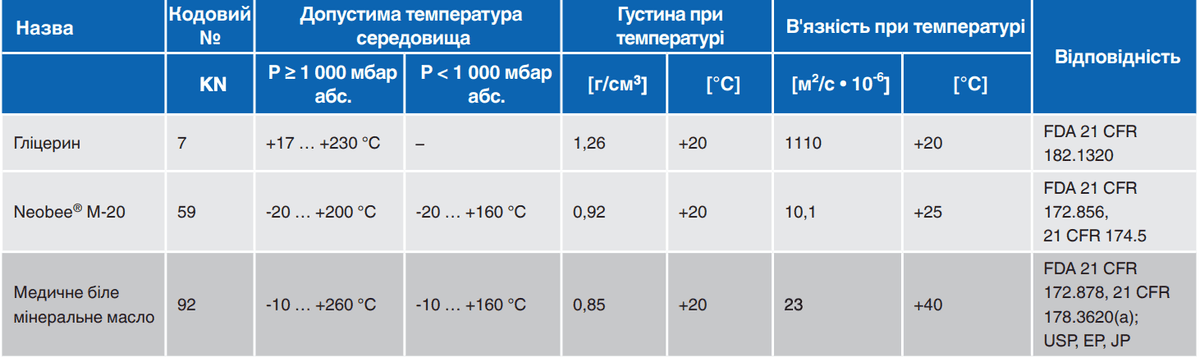

Робоча рідини KN92
 Модель DSS-18F
Рифлена накидна гайка /
різьбове з'єднання
PN макс. 25 бар
Робоча рідини KN92
Мембранні манометри для стерильних процесів

Ризик невиявлення пошкодження мембрани

Контрольно-вимірювальні прилади WIKA для стерильних процесів
У випадку пошкодження мембранни:
Робоча рідина потрапляє в технологічний процес⇨ забруднення
технологічного середовища;
Технологічне середовище потрапляє в манометр і виконує
функцію робочої рідини.
Увага: манометр продовжує відображати робочий тиск.

Як визначити пошкодження мембрани?


Ругулярна перевірка⇨ підвищує ризик пошкодження мембранни в наслідок неправильної експлуатації.
Регулярний аналіз середовища⇨ при перевищенні граничних значень часто стає занадто пізно
Найчастіше неможливо визначити пошкодження мембрани, поки не стає занадто пізно.
Дата пошкодження мембрани не може бути відстежено (забруднення продукту можливо з моменту останньої перевірки).

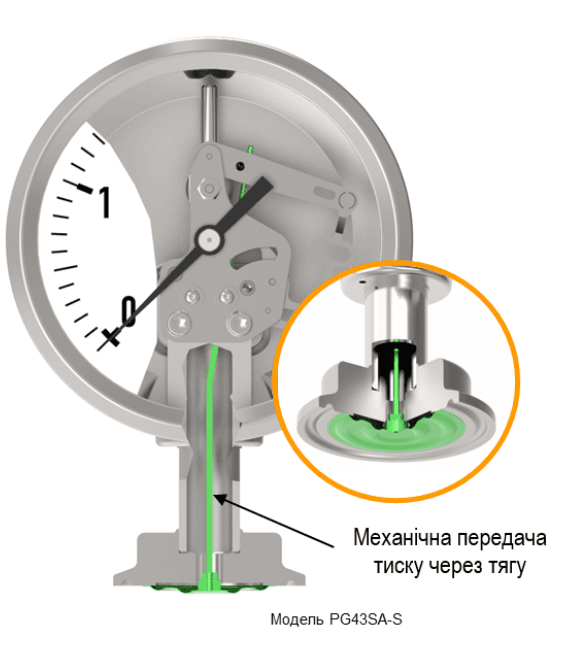

Зменшення забруднення
Контрольно-вимірювальні прилади WIKA для стерильних процесів
  • Високоякісний механізм
  • Виключно механічний принцип вимірювання
  • «Суха вимірювальна система»
  • Відсутність забруднення робочою рідиною
  • Міцна конструкція і захист від перевантаження тиском
  • Захист від перенавантаження тиском, перевищує номінальний тиск до 5 раз.
  • Зносостійкий загартований матеріал мембранного чутливого елемента
  • Суттєво знижено ризик пошкодження мембранного чутливого елементу
  • Застосовується для CIP і SIP очищення
  • Для зон промивки
  • Проста і швидка очистка
  • Повністю Автоклавується
  • Стерилізація насиченою парою при 134 ˚C
  • Економія часу під час експлуатації

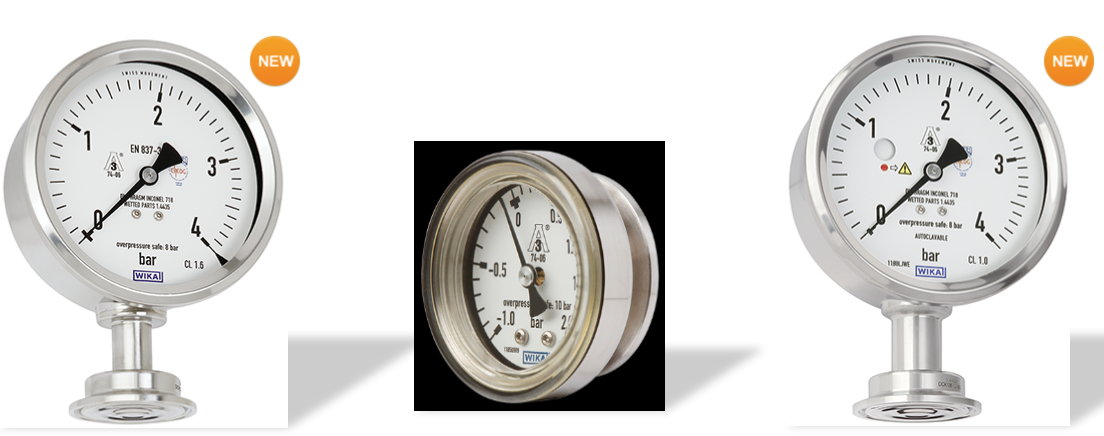

Мембранні манометри для стерильних процесів

Модель PG43SA-S

Радіальне,
стандартне
виконання
Модель PG43SA-C

Компактний дизайн,
осьове виконання


 Модель PG43SA-D

Вбудованний контроль
мембрани та дві захисних
перегородки

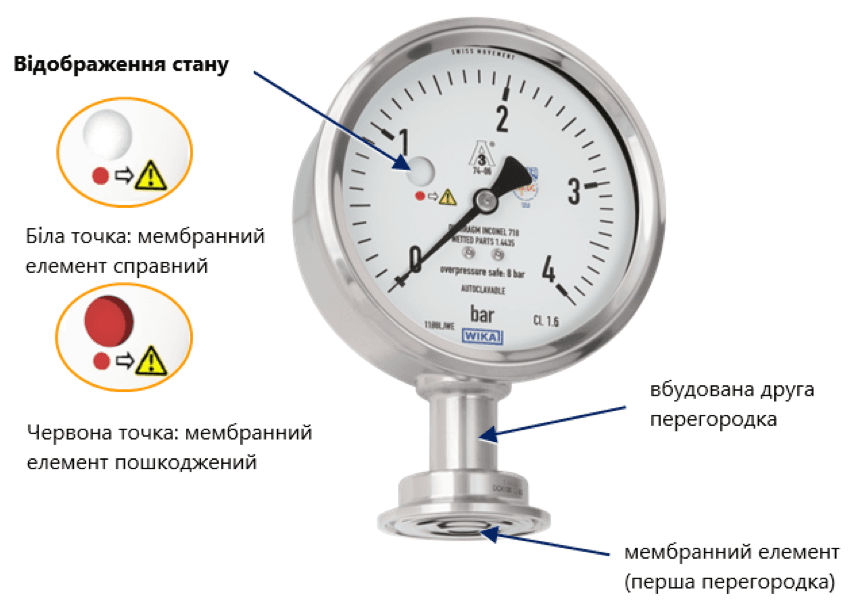

Манометр з вбудованим контролем мембрани, PG43SA-D
Переваги
  • Відсутність неможливості виявлення розриву мембрани.
  • Відсутність попадання біоактивних компонентів в атмосферу.
  • Відсутність забруднення робочого середовища сторонніми частинками з навколишнього середовища.

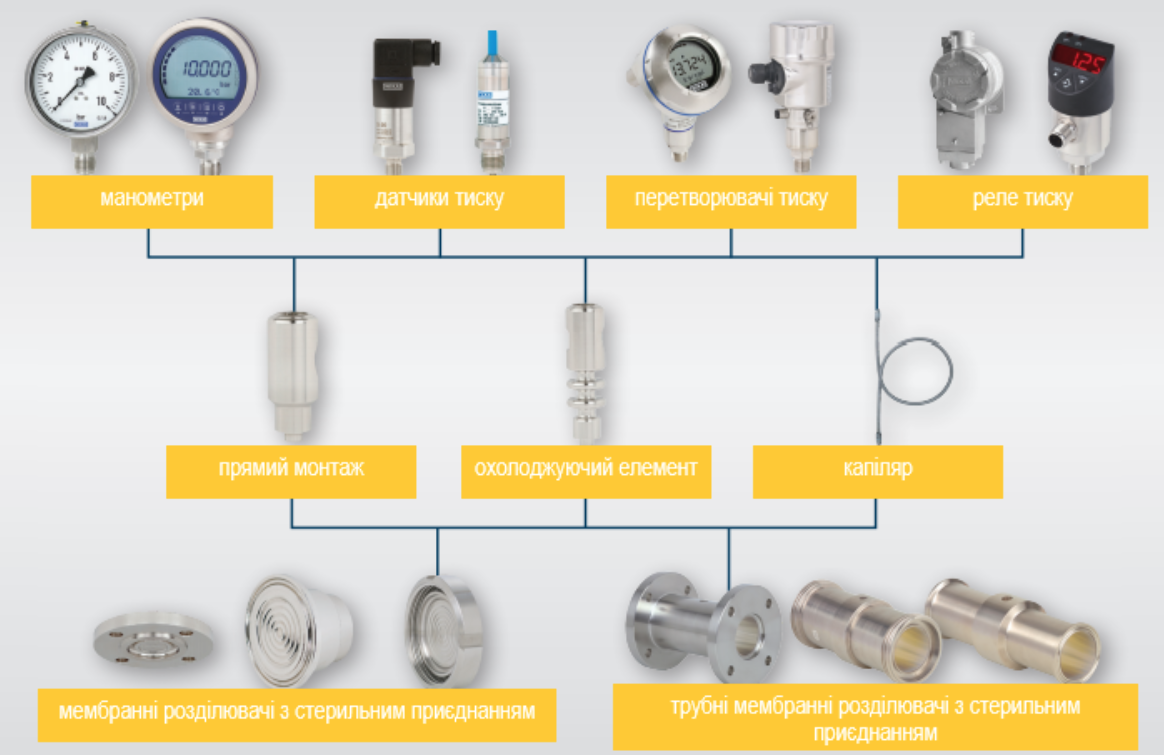

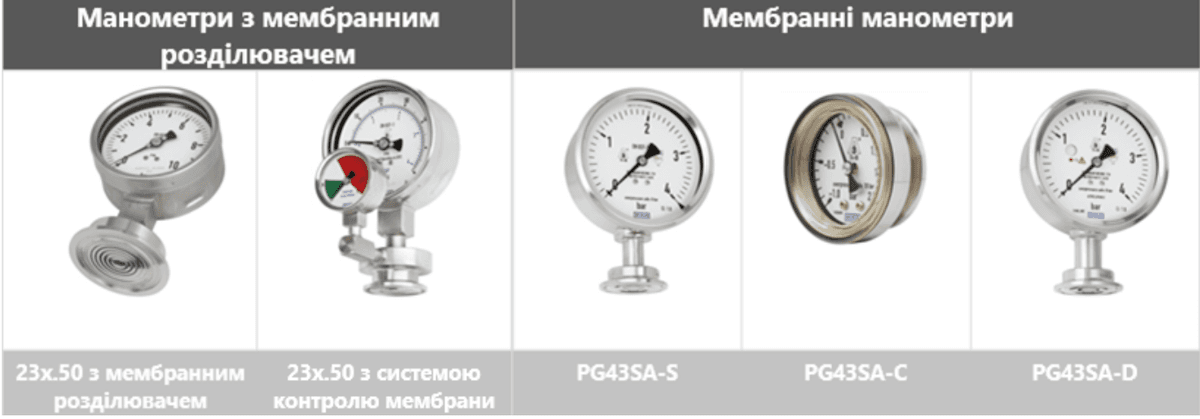

Асортимент механічних манометрів для стерильних процесів
Перетворювачі тиску для стерильних процесів

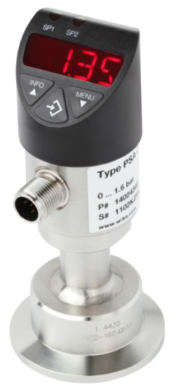

Модель PSD-4
Основна похибка аналогового сигналу (% віддіапазону): ≤ 1
Діапазон: 0 … 1 до 0 … 600 бар
0 … 1 до 0 … 25 бар абс.
-1 … 0 до -1 … +24 бар

Особливості :
Добре читається, міцний корпус
Просте налаштування
Адаптація під монтажні умови
Перетворювачі тиску для стерильних процесів

Модель UPT-21
Похибка (% від діапазону): ≤ 0,1
Вихідний сигнал: 4 … 20 мA,HART®
Особливості:
Багатофункціональний дисплей
Проста структура меню
Антистатичний пластиковий корпус
Великий поворотний дисплей
__________________

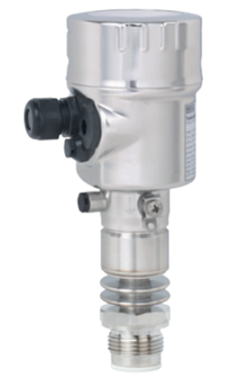

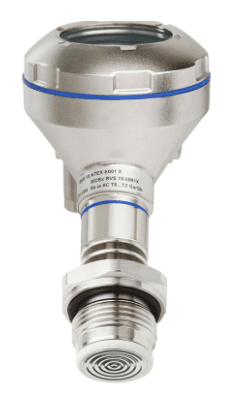

Модель IPT-21
Похибка (% від діапазону): ≤ 0,075… 0,1
Вихідний сигнал: 4 … 20 мA,HART®
Особливості :
Масштабування 1:30
Корпус з алюминію, пластика, нерж.
сталі

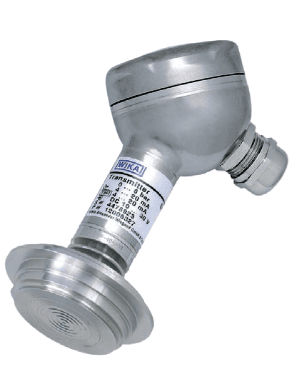

Модель SA-11
Похибка (± % від діапазону):≤ 0,5
Вихідний сигнал:4 … 20 мA
Особливості:
фронтальна мембрана з
шероховатістю поверхні Ra < 0,4 мкм
Повністю зварна конструкція

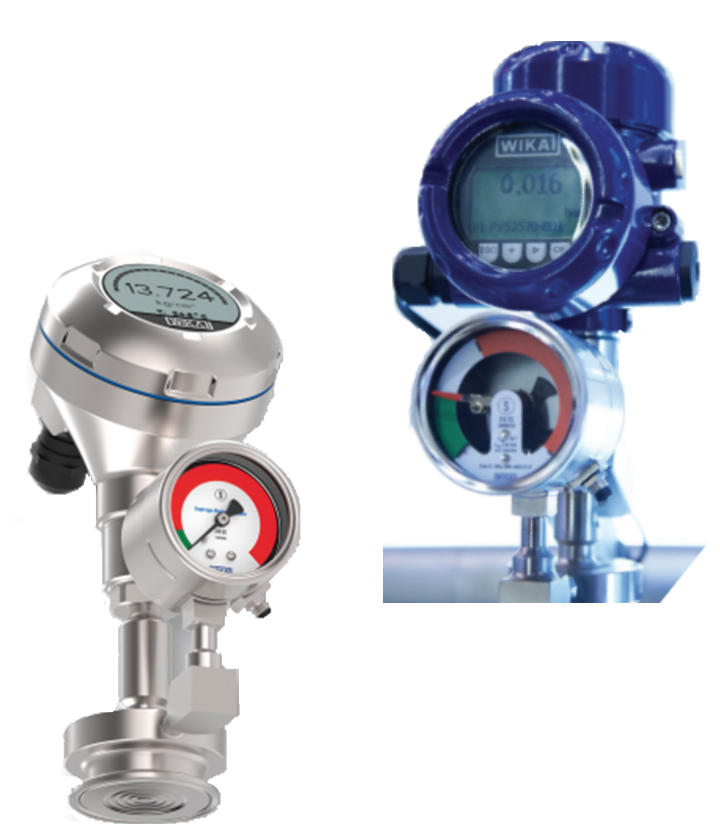

Контроль стану мембрани
Запатентована подвійна мембрана WIKA є рішенням для критичних процесів, коли не допускається як проникнення вимірюваного середовища в навколишній простір, так і попадання робочої рідини в процес.
Утворений вакуум контролюється вимірювальним приладом, наприклад, реле тиску. У разі розриву мембрани видається оптичний, акустичний або електричний аварійний сигнал. пошкоджену систему можна замінити.
