К Вашему вниманию предлагаем действующий проект «Система Жизни», который основывается на контроле и управлении элементами жизнеобеспечения частного дома, коттеджа, гостиничного комплекса и прочего жилищного пространства.
В проекте возможны вариации использования контролируемых инсталляций по желанию Заказчика. Для примера в данном проекте разработчиками АВИГАН введена в эксплуатацию «Система Жизни» в частном доме и коттеджах в закрытых коттеджных кооперативах.
В Системе предусмотрены следующие разделы:
- Водоснабжение
- Резервное питание от дизель генератора
- Управление газовым котлом по расписанию
- Задание и контроль комфортной температуры в отдельных помещениях
- Пожарная безопасность
В стартовом окне отображаются возникающие аварийные ситуации:
-отсутствует фаза напряжения питания
-срабатывание датчика затопления 1этажа
-срабатывание датчика затопления 2этажа
-срабатывание датчика затопления водохранилища
-авария генератора
-пожарная опасность в щитовом помещении и помещении газового котла
-и др.
При вышеуказанных и других не маловажных аварийных ситуациях контроллер отправляет СМС сообщение на мобильный телефон хозяина.
При наличии GSM связи в любой точке мира, Хозяин получив сообщение может зайти на WEB страницу своей Системы и выбрать необходимое действие:
-обесточить дом
-закрыть жалюзи
-включить систему пожаротушения (при подтверждении срабатываний требуемых датчиков). Рис1.

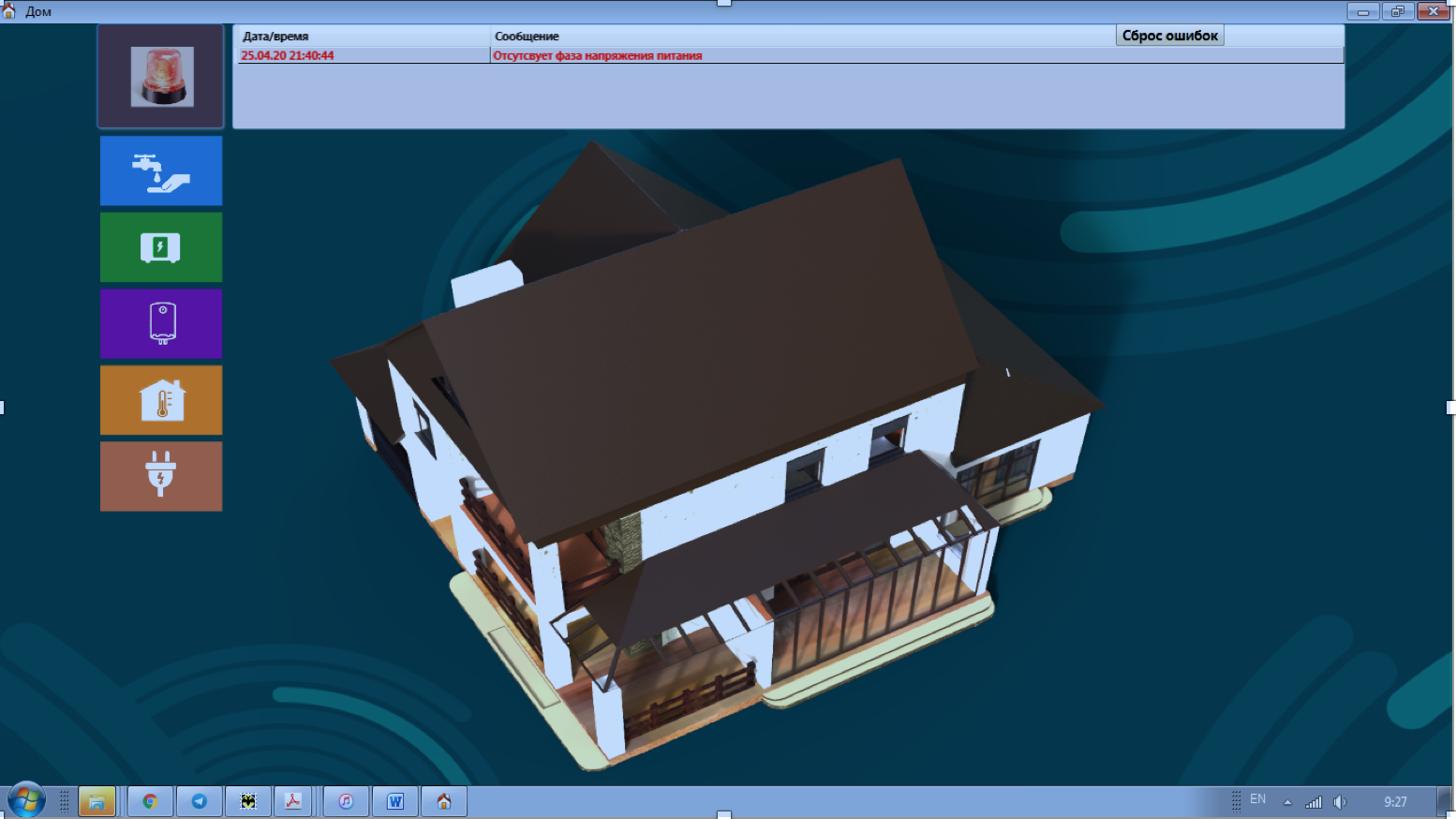

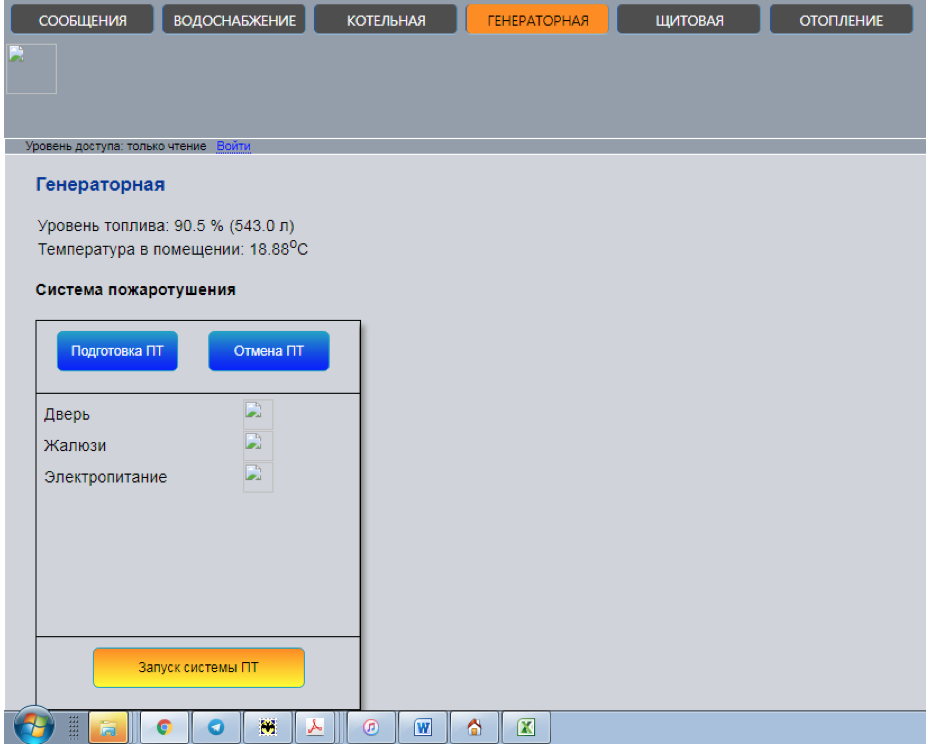

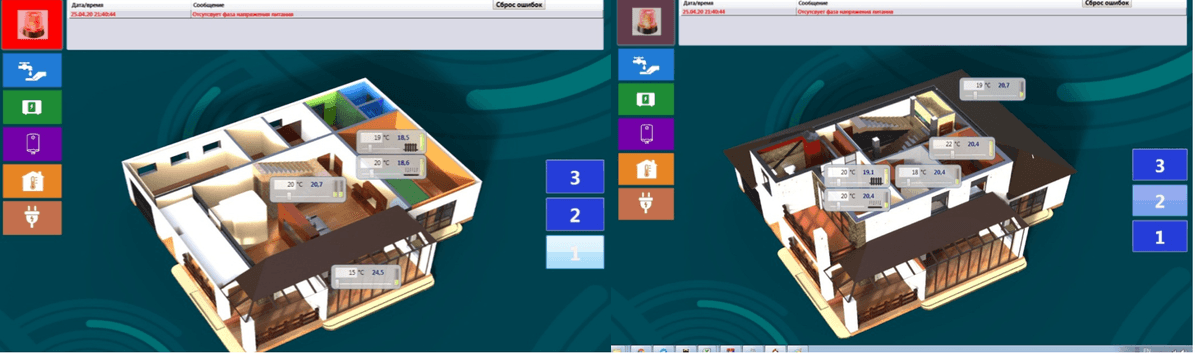

Интерфейс управления Системой выполнен в интуитивно понятной форме. Доступ к Системе реализован через разработанное компанией АВИГАН программное обеспечение которое работает через любой интернет browser любого устройства как персонального компьютера, так и мобильного устройства. Хозяин выбирает требуемый раздел для контроля и изменения необходимых параметров (рис2).
РИС 2.

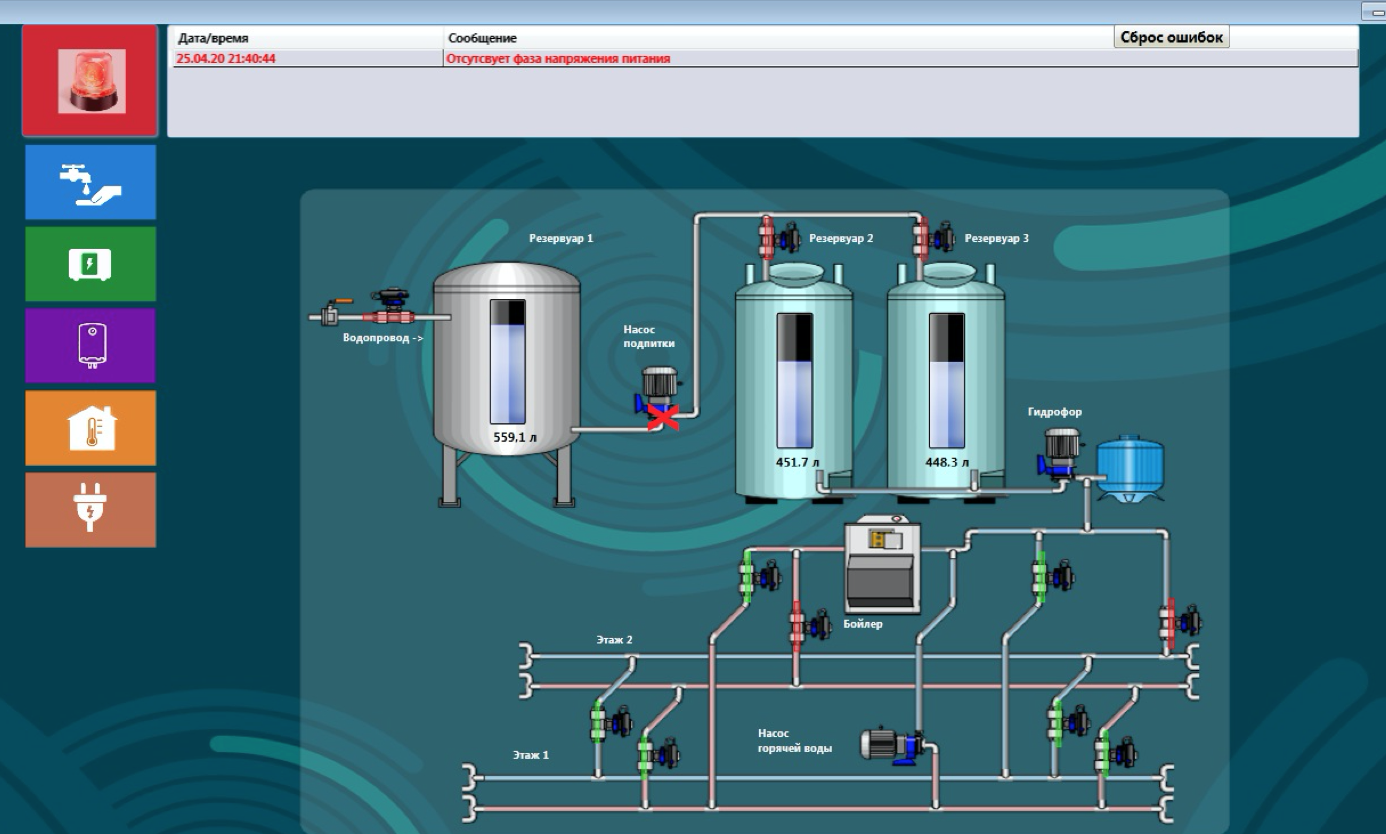

Водоснабжение.
- Отображение количества воды в резервуарах.
- Отображение состояния клапанов воды откр/закр.
- Отображение работы насосов вкл/выкл

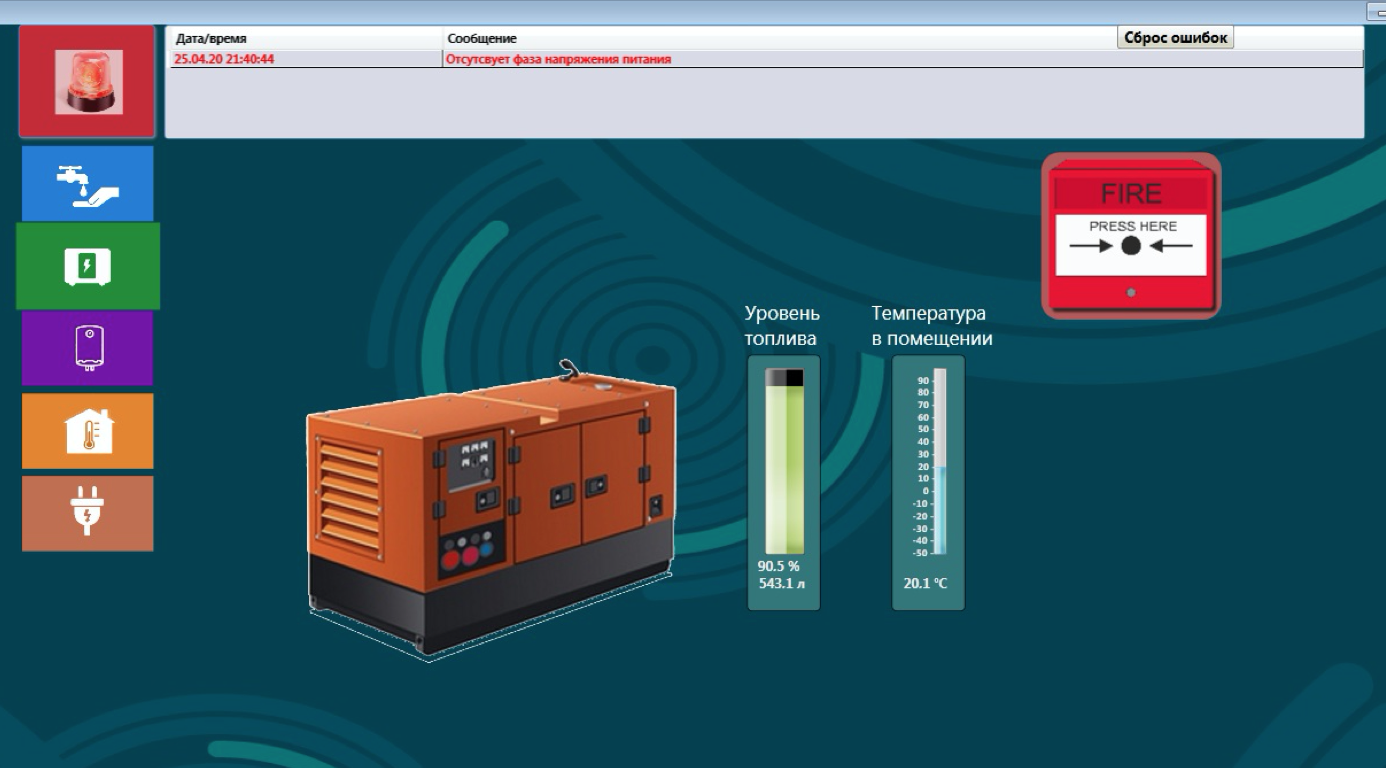

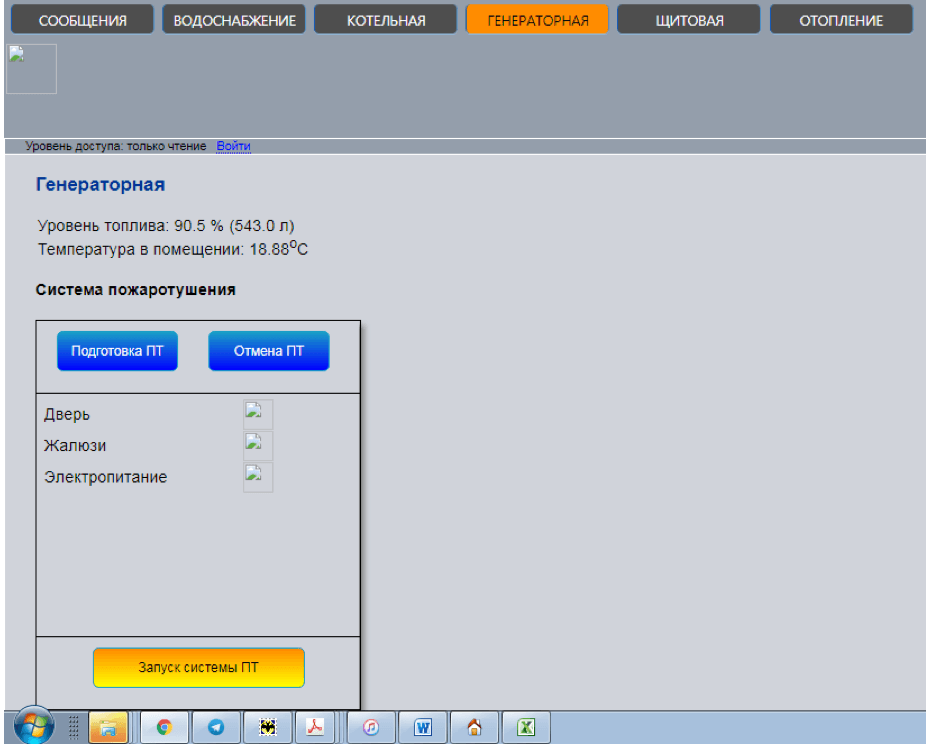

Генераторная. (рис4)
Рис 4.
- Отображение уровня топлива в резервном баке для генератора.
- Отображение температуры в помещении генератора.
- Кнопка запуска системы пожаротушения.
Расписание работы газового котла для отопления. Рис 5.
Рис 5.
Для экономного использования природного газа в данном разделе устанавливается временные интервалы работы газового котла.
Также предусмотрена кнопка запуска системы пожаротушения.

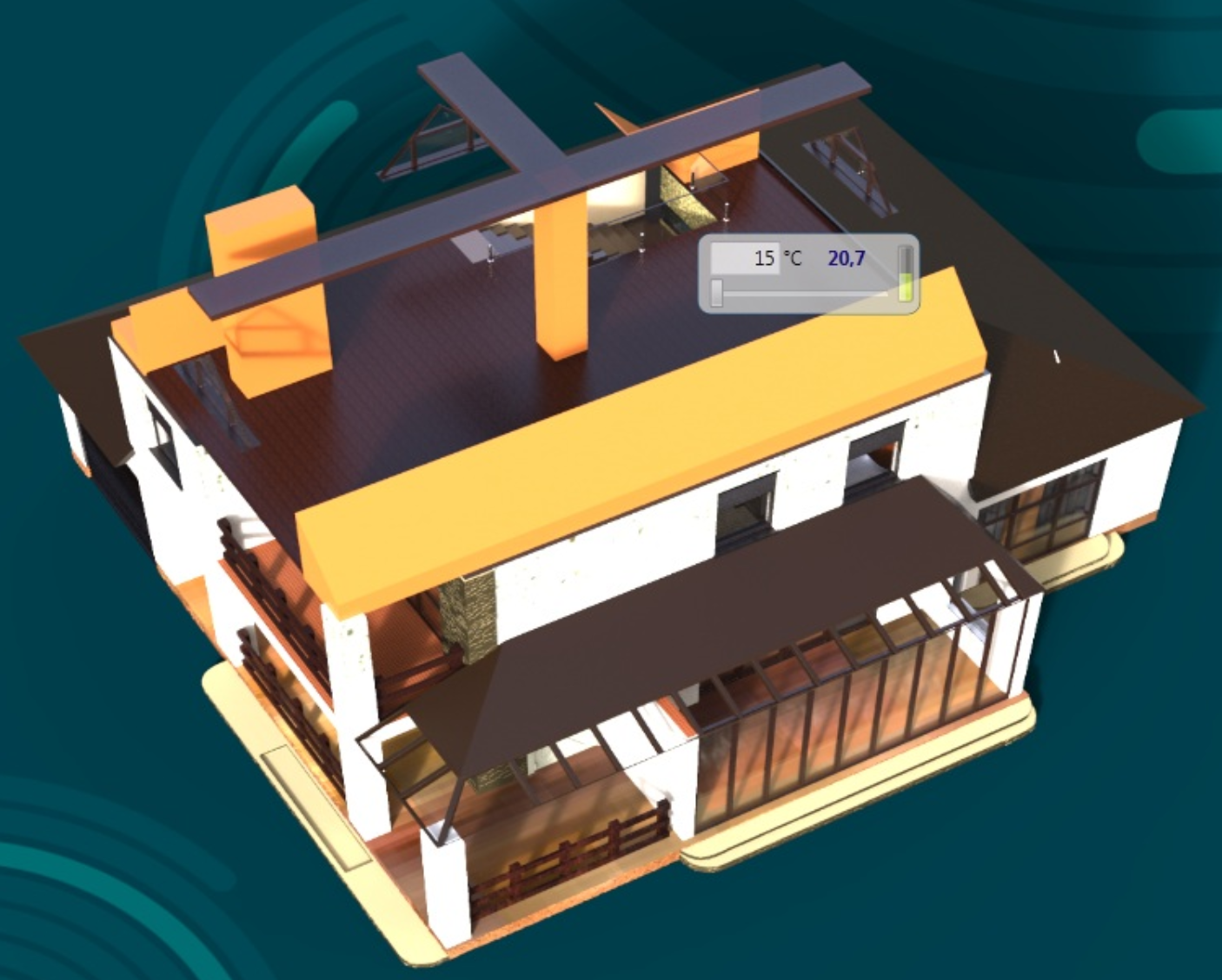

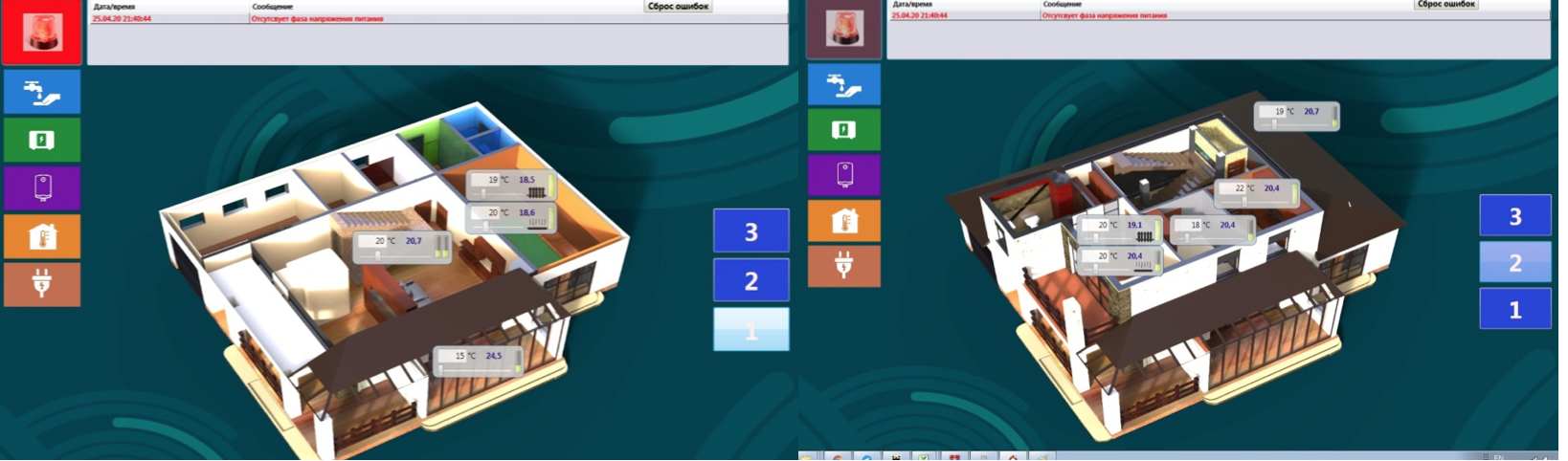

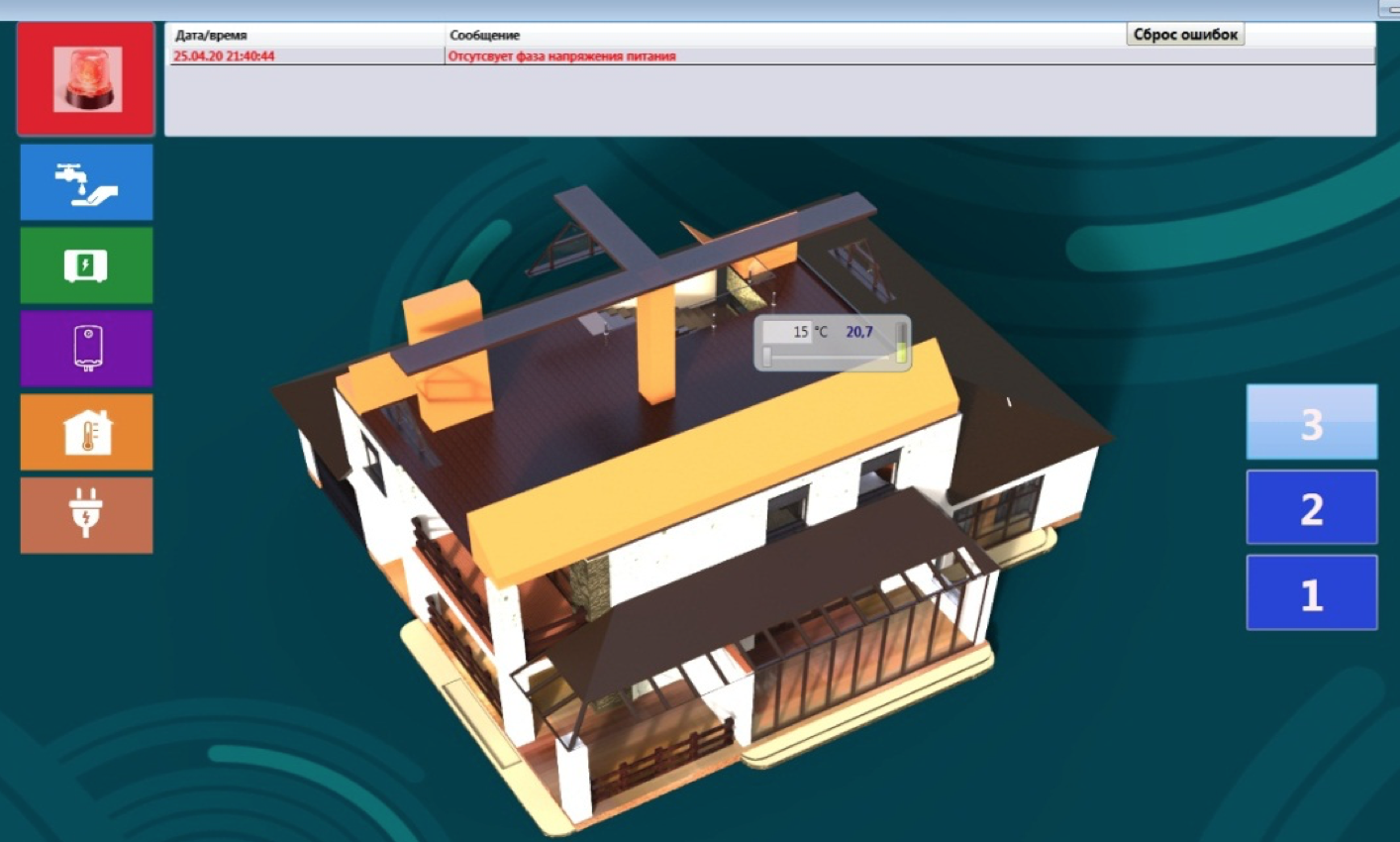

Режим отопления. Рис 6-8.
Система жизнеобеспечения здания выполнена с помощью установленных датчиков температуры и регулирующих клапанов теплоносителя.
В контролируемых помещениях отображается параметр задания требуемой температуры, действующее значение температуры и степень откр/закр регулирующего клапана.
В данном проекте использовано оборудование европейских производителей:
Siemens, Belimo, ETI.
Система выполнена по всем требованиям Заказчика и прошла все необходимые испытания.
