Инженерное Бюро Авиган предлагает системы для удаленного контроля, сбора и управления данных с различных технологических линий, энергосистем.

удаленные терминалы данныхоборудование и разработку/поставку настройку и ввод в эксплуатацию  систем контроля управления и передачи данных/параметров как от отдельных датчиков и контрольно-измерительных приборов, исполнительных механизмов, так и от/для самостоятельных технологических линий.

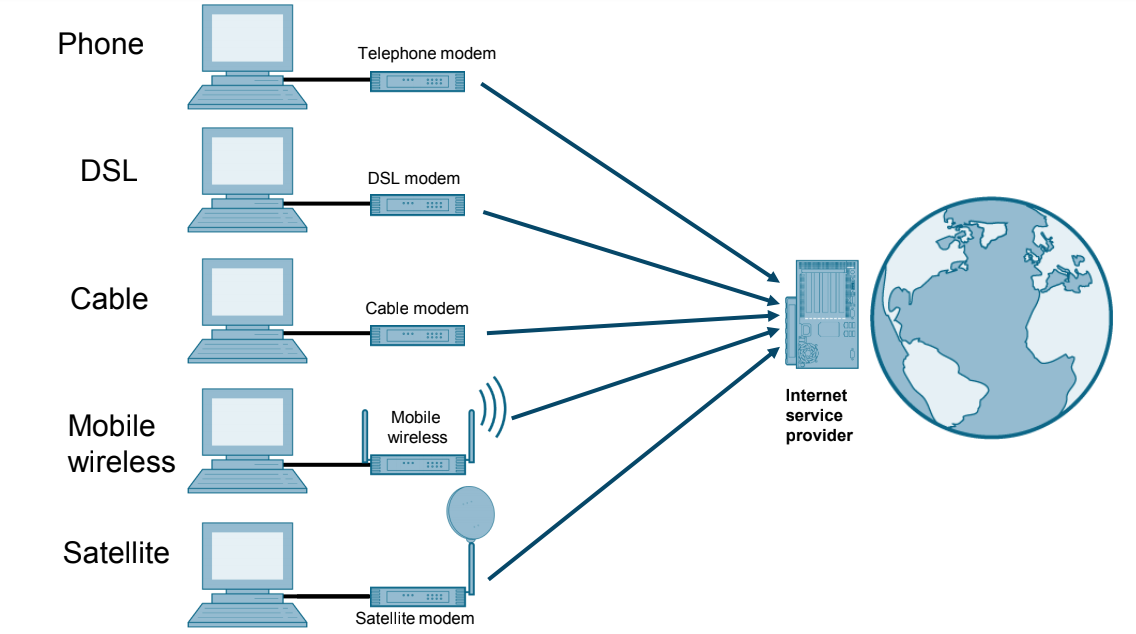

Многие системы автоматизации технологических процессов, которые наша компания АВИГАН уже реализовала для наших клиентов, оборудованы  удаленным терминалом данных или системой удаленного контроля управления и передачи данных посредством которой возможен полный контроль управление и визуализация данных с любой точки земного шара.



Системы, которые мы предлагаем могут быть нескольких видов - по функциональному назначению получаемых и обрабатываемых данных:

- непосредственно для оператора который удаленно должен контролировать и управлять процессом производства или отдельными параметрами технологической линии

- пульт оператора/диспетчера географически очень удален от объекта данные с которого необходимо контролировать или управлять

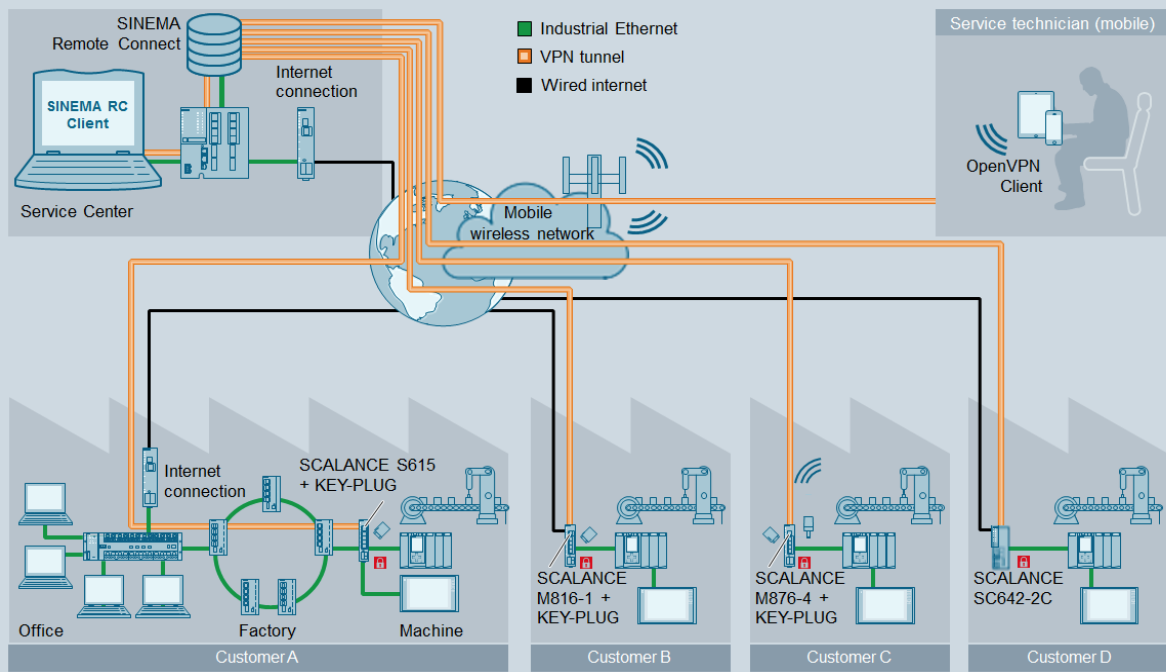

- для сервисной службы которая находится на значительном расстоянии от технологического объекта или производственной линии

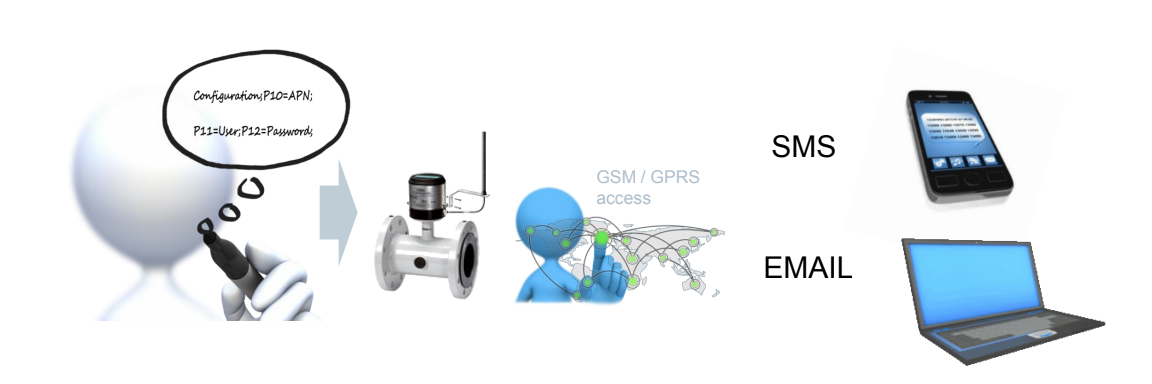

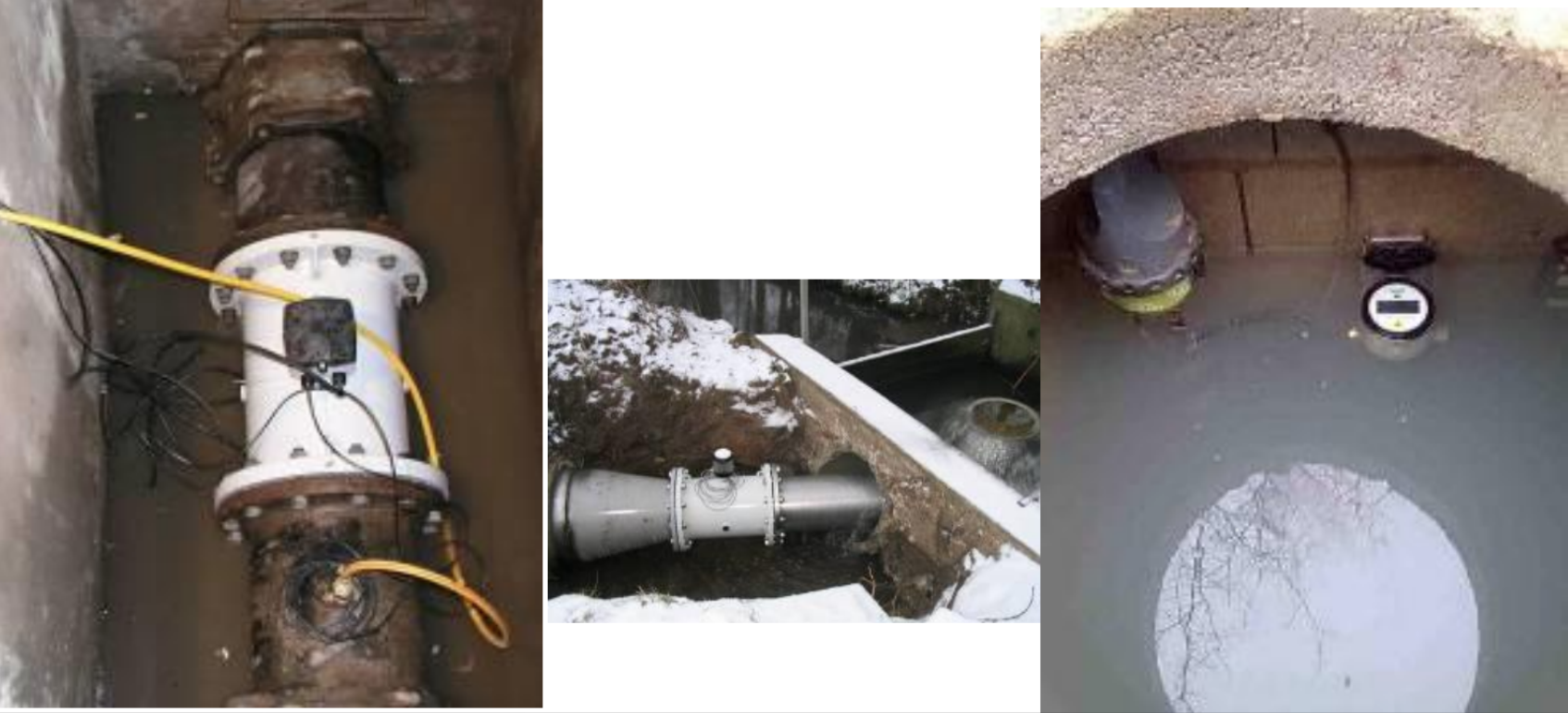

компактные удаленные терминалы данных для передачи данных от оборудования расположенного в сложных полевых условиях (например данные о расходе жидкости от системы орошения с расходомера)




























компактные удаленные терминалы данных контролируют удаленные точки измерения даже в тех местахгде нет источника питания

  • ·  Простое конфигурирование с помощью веб-браузера вместо программирования

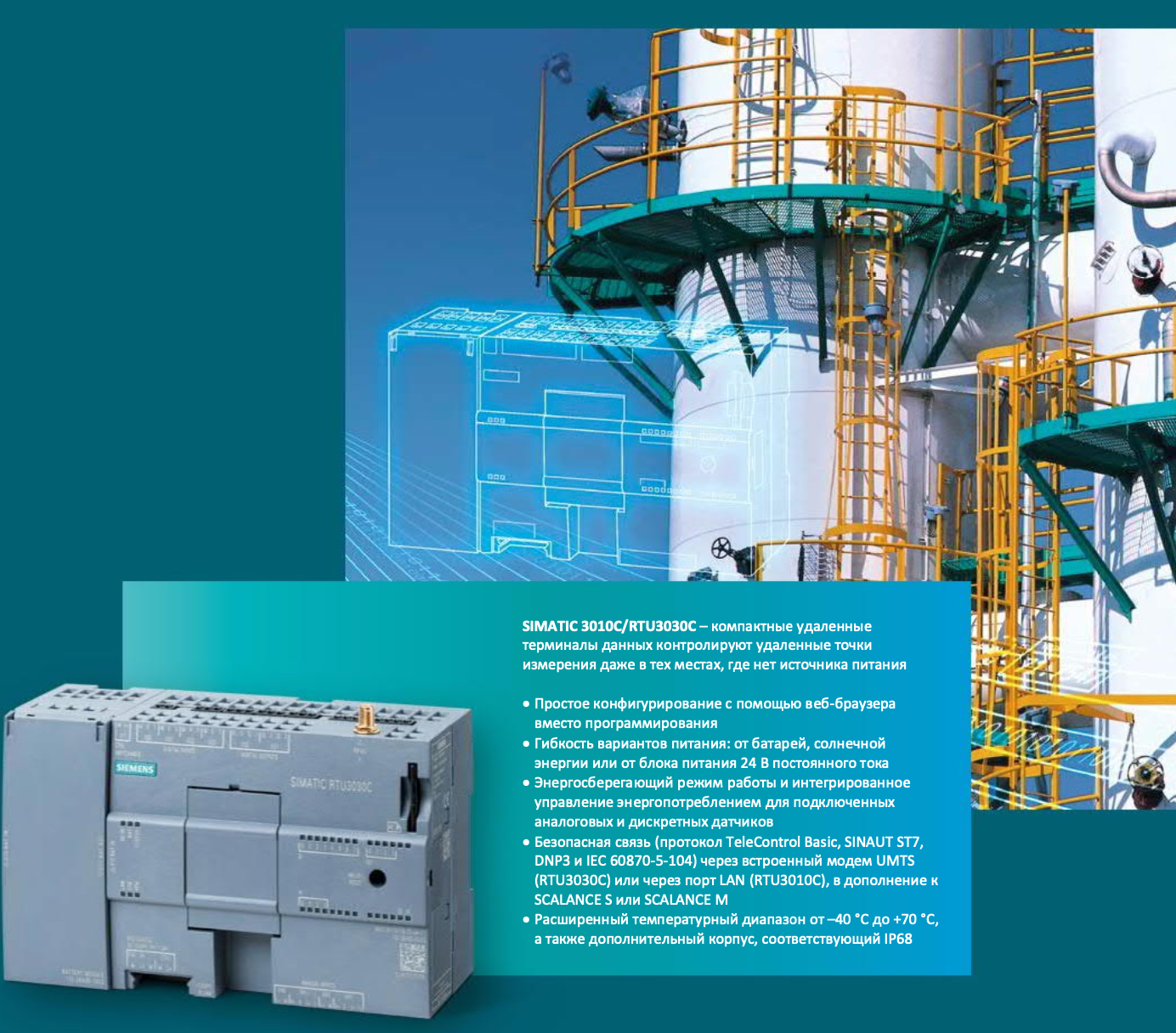

    SIMATIC 3010C/RTU3030C



  • ·  Гибкость вариантов питанияот батарейсолнечной энергии или от блока питания 24 В постоянного тока

  • ·  Энергосберегающий режим работы и интегрированное управление энергопотреблением для подключенных аналоговых и дискретных датчиков

  • ·  Безопасная связь (протокол TeleControl Basic, SINAUT ST7, DNP3 и IEC 60870-5-104) через встроенный модем UMTS (RTU3030C) или через порт LAN (RTU3010C), в дополнение кSCALANCE S или SCALANCE M

  • ·  Расширенный температурный диапазон от –40 °C до +70 °C,а также дополнительный корпуссоответствующий IP68


  • Интегрированная коммуникация вплоть до полевого уровня становится все более важным фактором успеха наших клиентовВ решениях по автоматизации доступность данных с приборов в любое время необходима для сбора информации о состоянии предприятия на основе существующих данныхи для выработки правильных мер по техническому обслуживанию с учетом времени и объемаС нашими современными решениями это не проблемаДаже проверенные предприятиякоторые работают много летможно расширить с небольшими инвестициями таким образомчтобы самые важные данные были доступны – не только на местном уровнено и с безопасным доступом из любой точки по всему мируесли это необходимо.

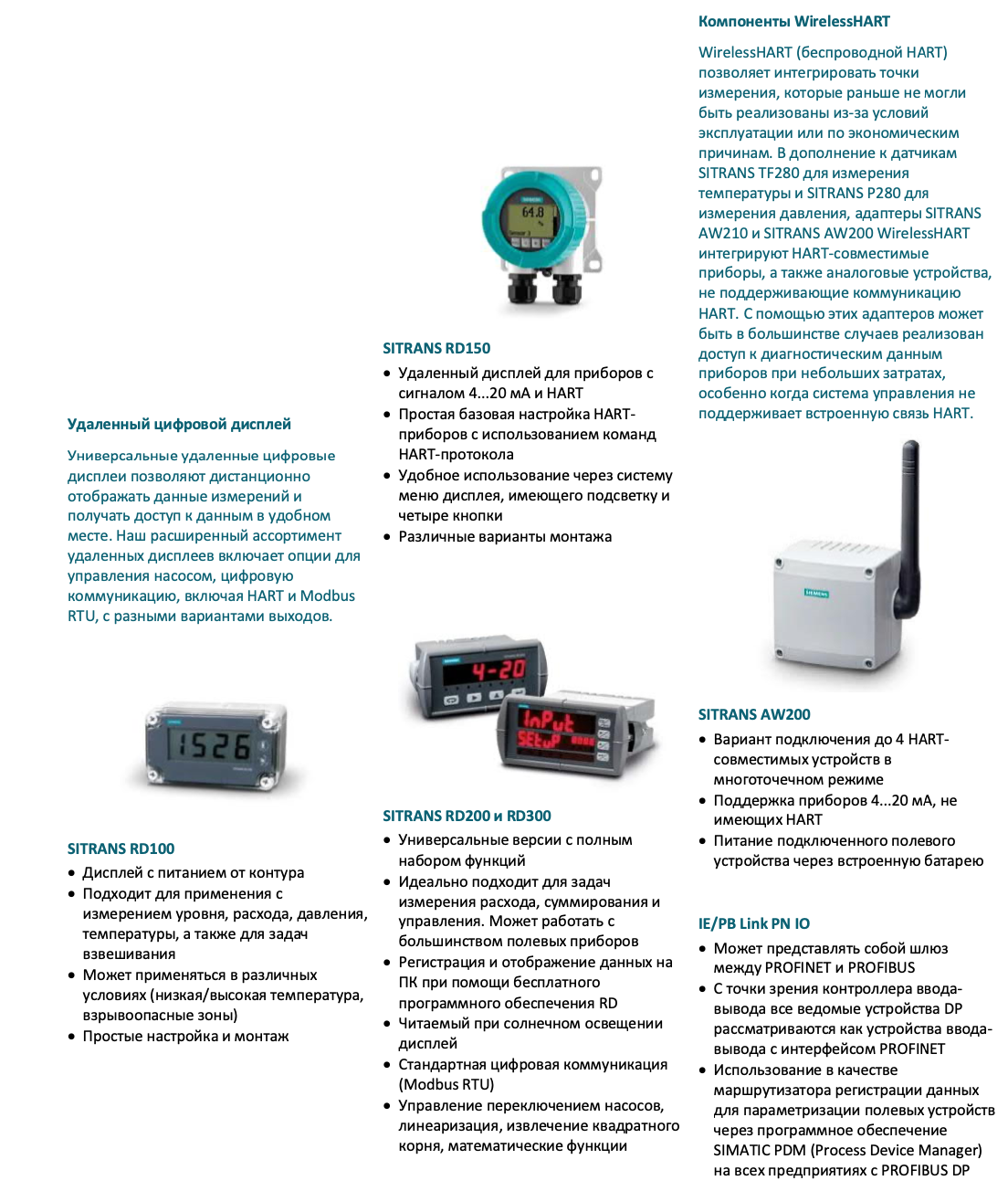

Удаленный цифровой дисплей

Универсальные удаленные цифровые дисплеи позволяют дистанционно отображать данные измерений и получать доступ к данным в удобном местеНаш расширенный ассортимент удаленных дисплеев включает опции для управления насосомцифровую коммуникациювключая HART и Modbus RTU, с разными вариантами выходов.

SITRANS RD100

  • ·  Дисплей с питанием от контура

  • ·  Подходит для применения с

    измерением уровнярасходадавления,температурыа также для задач взвешивания

  • ·  Может применяться в различных условиях (низкая/высокая температура,взрывоопасные зоны)

  • ·  Простые настройка и монтаж

SITRANS RD150

· Удаленный дисплей для приборов с сигналом 4...20 мА и HART

· Простая базовая настройка HART-приборов с использованием командHART-протокола

· Удобное использование через систему меню дисплеяимеющего подсветку и четыре кнопки

· Различные варианты монтажа

SITRANS RD200 и RD300

· Универсальные версии с полным набором функций

· Идеально подходит для задач измерения расходасуммирования и управленияМожет работать с большинством полевых приборов

· Регистрация и отображение данных на ПК при помощи бесплатного программного обеспечения RD

· Читаемый при солнечном освещении дисплей

· Стандартная цифровая коммуникация(Modbus RTU)

· Управление переключением насосов,линеаризацияизвлечение квадратного корняматематические функции

Компоненты WirelessHART

WirelessHART (беспроводной HART)позволяет интегрировать точки измерениякоторые раньше не могли быть реализованы из-за условий эксплуатации или по экономическим причинамВ дополнение к датчикамSITRANS TF280 для измерения температуры и SITRANS P280 для измерения давленияадаптеры SITRANS AW210 и SITRANS AW200 WirelessHARTинтегрируют HART-совместимые приборыа также аналоговые устройства,не поддерживающие коммуникациюHART. С помощью этих адаптеров может быть в большинстве случаев реализован доступ к диагностическим данным приборов при небольших затратах,особенно когда система управления не поддерживает встроенную связь HART.

SITRANS AW200

· Вариант подключения до 4 HART-совместимых устройств в многоточечном режиме

· Поддержка приборов 4...20 мАне имеющих HART

· Питание подключенного полевого устройства через встроенную батарею

IE/PB Link PN IO

· Может представлять собой шлюз между PROFINET и PROFIBUS

· С точки зрения контроллера ввода-вывода все ведомые устройства DP рассматриваются как устройства ввода-вывода с интерфейсом PROFINET

· Использование в качестве маршрутизатора регистрации данных для параметризации полевых устройств через программное обеспечениеSIMATIC PDM (Process Device Manager)на всех предприятиях с PROFIBUS DP
