Предлагаем от разработки проекта до ввода в эксплуатацию автоматизированные системы учета управления и контроля сырья продукции для предприятий пищевой промышленности.

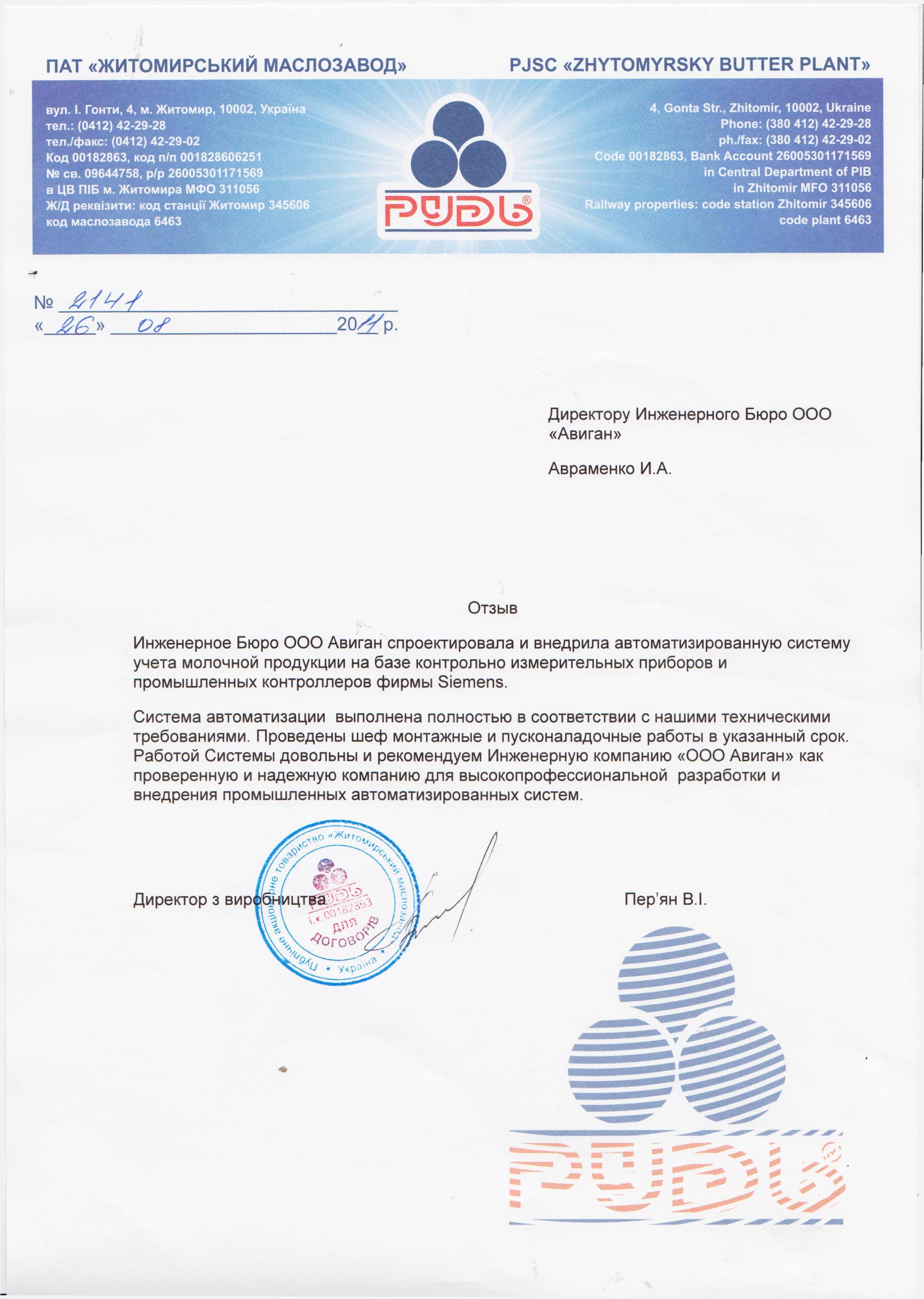

Как пример один из внедренных проектов нашим предприятием, инженерным бюро АВИГАН:

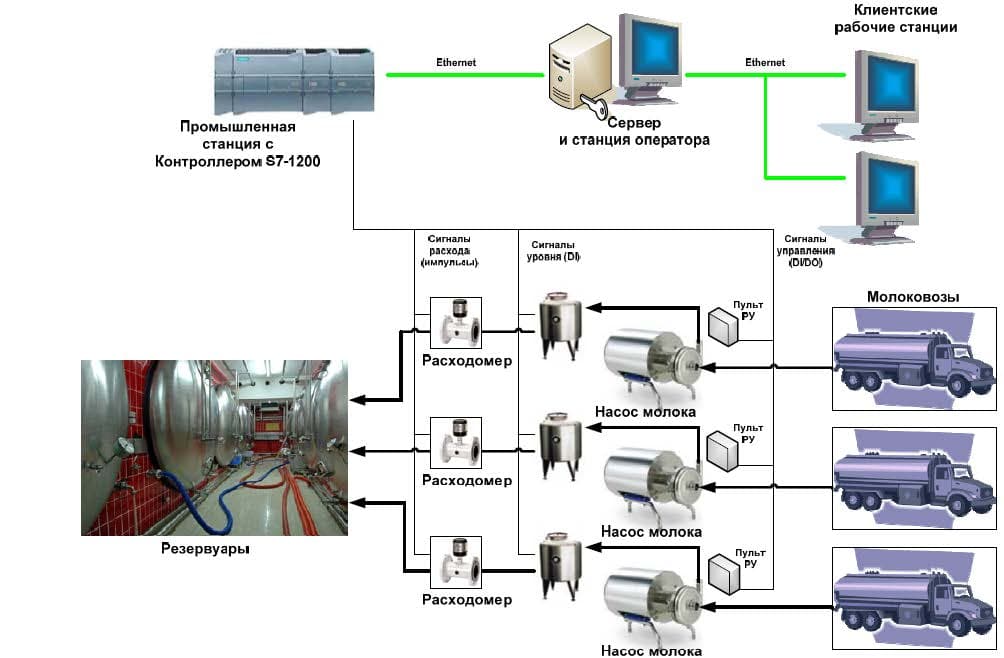

Система автоматизированного учета сырья представляет собой аппаратно-программный комплекс, осуществляющий сбор информации о поступлении, качестве и потоках распределения сырья, поступающего на молокозавод. Система состоит из сервера базы данных и двух базовых автоматизированных рабочих мест – лаборанта и приемщика. Помимо этого, в системе предусмотрен АРМ клиента-супервизора, позволяющий выполнять задачи общего мониторинга процесса.
Связь персональных компьютеров (ПК) и контроллеров системы выполняется по сети Ethernet. Планируется максимальное использование существующей сети предприятия, с формированием изолированного сегмента для связи контроллера измерительной системы с АРМ приемщика.
Компоненты программного обеспечения взаимодействуют друг с другом через базу данных, работающую по принципу «клиент-сервер». Исключение составляют система автоматического измерения объема сырья и АРМ приемщика – между ними взаимодействие осуществляется напрямую.

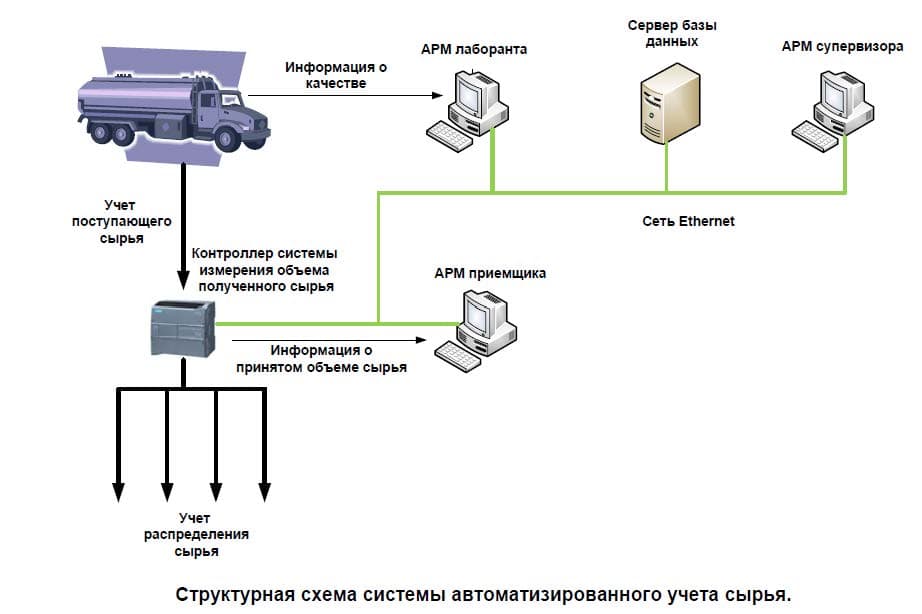

Концепция построения Системы
Система включает в себя контроль уровней доступа операторов с разграничением доступных функций. Помимо этого, система использует встроенные функции безопасности для защиты и поддержания целостности хранимых данных.
Ниже представлено подробное описание всех компонентов системы, с кратким описанием функций, выполняемых программным обеспечением каждого из них.
1. Система измерения объема полученного сырья.
Данная система описана в отдельном предложении. Основой является промышленный контроллер Simatic S7 фирмы Siemens, выполняющий сбор данных с расходомеров системы измерения объема поступающего молока. Контроллер связан с АРМ приемщика по сети Ethernet.

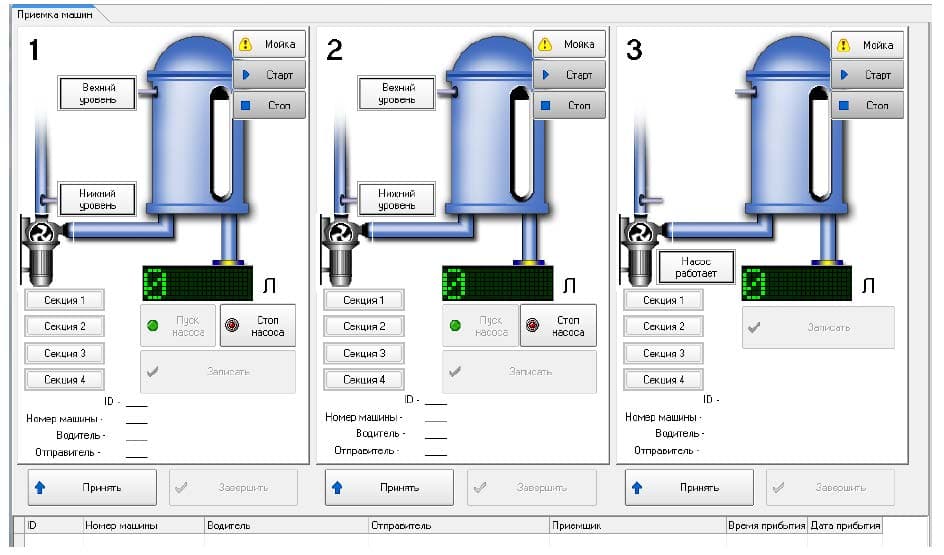

АРМ приемщика.
Выполняет общее управление процессом приемки. Данные, полученные системой измерения объема сырья, автоматически фиксируются программным обеспечением АРМ и заносятся в базу данных.
АРМ лаборанта.
Оператор данного АРМ выполняет ввод данных о качестве полученного сырья. По прибытии молоковоза лаборант заводит учетную запись приемки, указывает результаты предварительного анализа. Далее АРМ приемщика фиксирует полученный объем молока с пересчетом в массовые показатели, а лаборант после окончания полного анализа также заносит данные о качестве сырья, закрывая тем самым данную учетную запись.
АРМ супервизора.
Оператор данного АРМ имеет доступ к базе данных с возможностью мониторинга и анализа всех текущих процессов.
Сервер базы данных.
Выполняет сбор и хранение полученных данных. По данным, собранным в БД, выполняется формирование различных отчетов и журналов.

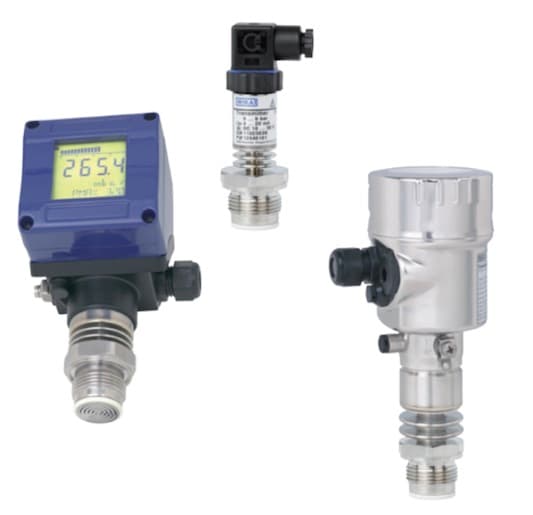

Основна похибка (± % від діапазону): ≤ 0,5
Дїапазон: -0,25 … 0 до бар-1 … +24 bar
0 … 0,25 до 0 … 25 бар відн.
0 … 0,25 до 0 … 16 бар абс.
Особливості: фронтальна мембрана з шероховатістю поверхні Ra < 0,4 мкм
Повністю зварна конструкція
Тех.опис: PE 81.80
Для стерильних процесів
Кабельне введення IP68
Кутовий раз’ем 4-полюсний, EN 175301-803, Форма A, IP 65
Круглий раз’ем 4-полюсний, с різьбою M12 x 1, IP 65
Польовій корпус із нерж.сталі IP 67
Система адаптерів розроблена для відповідності підключення фронтальної мембрани вимогам для харчової та фармацевтичної промисловості.
Відповідає вимогам санітарних стандартів 3-А
Надійний та економічний

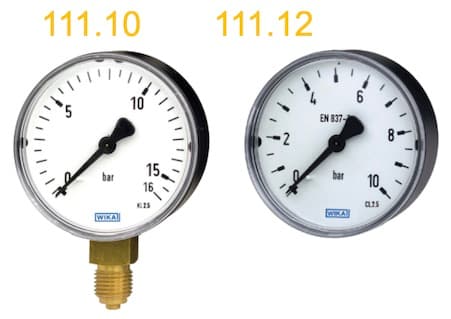

Виконання згідно з ДСТУ EN 837-1
Номінальні розміри 40, 50, 63, 80, 100 та 160 мм
Діапазони вимірювання до 0 ... 400 бар
Температура процесу до +150°С

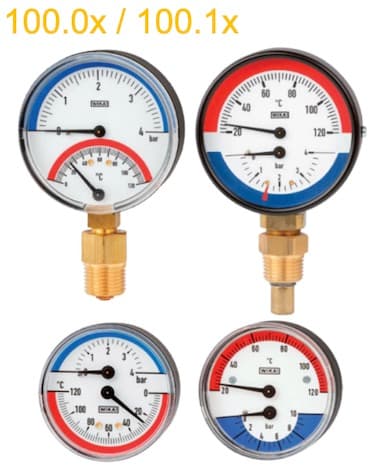

Комбінований циферблат для тиску та температури
Номінальні розміри: 63, 80 мм
Тип 100.01: зверху тиск, знизу температура, радіальне підключення
Тип 100.02: зверху тиск, знизу температура, тильне підключення
Типы 100.10 и 100.12: сверху температура, снизу давление
Діапазон шкали до 0 … 16 бар, 0 ... 150 °C
Корпус з нерж.сталі, IP54
Температура процесу до +80°С
Гідрозаповнене виконання
Температура процесу до +60°С
IP65

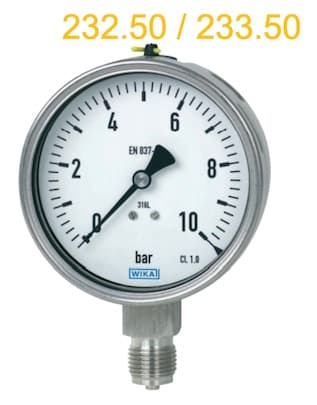

Корозіостійкий
Температура процесу до +200°С
(+100°С для гідрозаповненої версії)
Доп. перевантаження: 130 % від
діапазону шкалы
IP65
Міцні та довготривалі
Надійні та економічні
Діапазони вимірювання до 0 … 1 000 бар, від -1…0 до -1…+30 бар

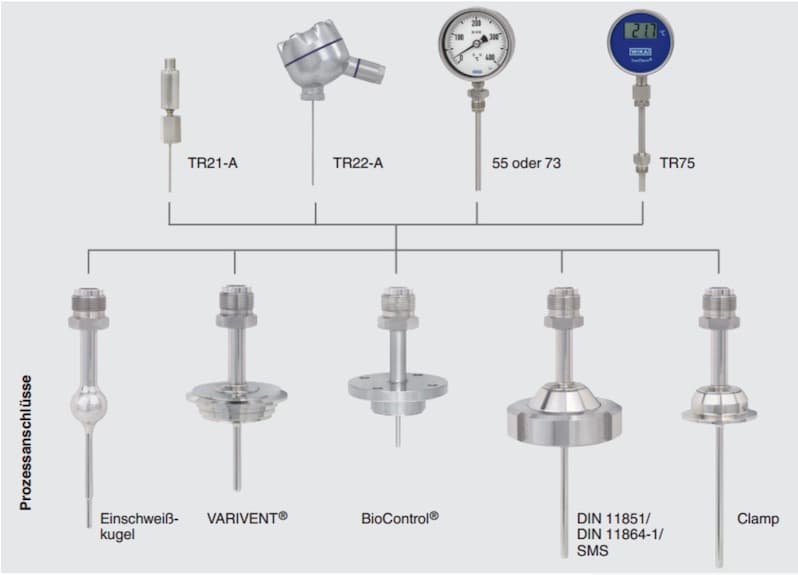

Приклади виконань біметалевих термометрів
Приклади виконань манометричних термометрів
Промислові виконання
преміум-дизайн
Капілярна конструкція
Опції:
Електроконтакти
Гідрозаповнення
>+250°C
S-11
Вимірювання рівня в’язких середовищах у ємностях, що сполучаються з атмосферою
DPT-10 з розділювачами 990.27
Измерение уровня вязких сред в закрытых емкостях
А-10
Регулювання продуктивності насосів,
Захист від сухого ходу
S-20
Вимірювання тиску пару в умовах підвищеної вологості
На фото:
Проточна конструкція.
Захисна гільза для для обварювання по колу
TW61 для перетворювачів температури TR21-B
Герконові давачі рівня
Магнітнострекційні давачі рівня
Байпасні рівнеміри
байпасные давачі рівня
Склянні рівнеміри
Массовые кориолисовые расходомеры
Электромагнитные расходомеры
Радарный датчик уровня. Цена 1980-2390 евро без НДС.
SITRANS LR250 с антенной из пластика PVDF — это ра дарный измерительный преобразователь для непрерывного контроля уровня жидкостей и взвесей, диапазон измерения: 0–10 м. Аналоговый выход 4...20 мА, Максимальная погрешность измерений сенсора: 3 мм.Рабочая температура 40...+80 °C , Рабочее давление До 5 бар изб. давления.
Кориолисовый расходомер. Цена 7700-31900 евро без НДС.
Ду 15-150.
Основные особенности и преимущества
· Точность измерения массового расхода до 0.1%
· Максимальное условное давление 100 бар
· Максимальная температура измеряемой среды 205°С
· Компактное исполнение или раздельный монтаж датчика и преобразователя
· Простота в обслуживании, модули могут быть легко заменены
· Надежная работа в критически важных приложениях
· Энергонезависимая память для всех настроек и данных, технология хранения данных SensorFlash
· Надежное измерение благодаря высокому соотношению сигнал-шум
· Графический дисплей с подсветкой, уровни доступа по паролям
Ротаметр. Цена 1380-4250 евро без НДС.
Ду 15-100
Измерение расхода при помощи SITRANS FVA250 выполняется по принципу
поплавка. Протекающая среда поднимает конический поплавок в измерительном
кольце.
Погрешность ±1.6% для жидкостей; ±2.0% для газов
Температура измеряемой среды нерж.сталь или Hastelloy: -20 ... +200 °C
Выходные сигналы (с электронным блоком) 4-20 мА HART, дискретный, импульсный, Profibus PA
Вибрационный датчик уровня. Цена 244-1580 евро без НДС.
Вибрационные датчики уровня прекрасно зарекомендовали себя в качестве
надежных сигнализаторов уровня жидких веществ.
Измеряемая среда жидкость, плотность 0.5…2.5 г/см3
Температура измеряемой среды -50 … +250 °С
Давление измеряемой среды -1 … 64 бар избыточное
Выходной сигнал Реле DPDT, ключ, NAMUR, NPN/PNP
SITRANS FC
Массовые кориолисовые расходомерыSITRANS FC – это многопараметрические устройства, которые напрямую измеряют массовый расход жидкостей и газов практически в любом приложении. Они предоставляют надежную и повторяемую информацию о массовом расходе,объемном расходе, температуре,плотности и концентрации (например, по шкале Брикса или Плато).
Расходомеры доступны с размерами датчика от DN 1.5 до 150 мм с различными версиями преобразователя для удовлетворения требований к высоким характеристикам в нефтегазовой, химической, пищевой,фармацевтической и автомобильной промышленности.
Расходомеры комплектуются инновационными, простыми в эксплуатации преобразователями FCT030, FCT010 или FCT070 с функциями журнала действий, журнала событий,расширенной диагностики и графиками изменения параметров.
FCT010 – преобразователь с одним цифровым каналом связи
· Многопараметрический выход с протоколом Modbus идеально подходит для интеграции в ПЛК
· Прочный алюминиевый корпус монтируется напрямую на различные типы сенсоров
· Небольшой размер, идеальный для передвижных и компактных установок
· Экономичное решение без потери эксплуатационных характеристик
FCT030 - современный преобразователь с широким диапазоном функций
· Доступен в компактном исполнении, в отдельном полевом корпусе и корпусе для монтажа на стене
· 4 канала ввода-вывода, свободно конфигурируемые и программируемые
· Полный набор опций коммуникации: HART, PROFIBUS PA и DP, Modbus
· Усовершенствованный большой
графический дисплей с графиками и
многоуровневым отображением
· Встроенный регистратор параметров,
идеальный для диагностики в сложных
измерительных задачах
· Функции расширенной диагностики· Встроенные программируемые
настройки для пульсирующих потоков и
потоков жидкости с пузырьками газа
· Интегрированные уникальные таблицы
для измерения концентрации
· Встроенный 2-ступенчатый контроллер
для управления дозированием
Датчики SITRANS FCS300
· Конструкция с двумя измерительными трубками, различные версии с размером от DN 15 до DN 150, материл– нержавеющая сталь или никелевый сплав.
· Раздельный или компактный монтаж· Совместимость с преобразователями
FCT030, FCT010 или FCT070
· Точность измерения массового расхода
0.1% или 0.2%, точность измерения
плотности от 2 кг/м3
· Прочная рама и корпус изолируют от
внешних вибраций, позволяя выполнять измерения в сложных окружающих условиях
· Идеально подходит для химической,нефтеперерабатывающей и нефтегазовой отраслей промышленности
Датчики низких расходов SITRANS FCS
· Конструкция с одной измерительной трубкой от DI 1.5 до DN 15, с широким выборов присоединения к процессу
· Высокая точность: 0.1% для массового расхода, от 0.5 кг/см2 для плотности
· Совместимость с преобразователямиFCT030, FCT010 или FCT070
· Конструкция датчика DN 4 выдерживает давление до 1000 бар
· Идеально подходит для широкого спектра задач измерения низких расходов в автомобильной,химической, пищевой промышленности и производстве напитков.
· Простой монтаж с использованием интерфейса plug and play
· Оптимальные гигиенические свойства,безопасность и возможность очистки на месте для применения в пищевой промышленности и производстве напитков, а также в фармацевтике благодаря конструкции с одной трубкой без внутренних сварных швов,переходов или разделителей потока
Датчики SITRANS FCS400
· Конструкция с двумя измерительными трубками, размеры от DN 15 до DN 50
· Самая компактная на рынке конструкция
· Все распространенные присоединения к процессу, включая различные санитарные коннекторы
· Совместимость с преобразователямиFCT030, FCT010 или FCT070
· Высокая точность: 0.1% для массового расхода, от 0.5 кг/см2 для плотности
· Идеально подходит для OEM,передвижных установок, морских и санитарных применений
SITRANS F M – электромагнитные расходомеры
Задача электромагнитных расходомеров семейства продуктов SITRANS F M –измерение объемного расхода электропроводящих жидкостей, таких как вода, химикаты, продукты питания и напитки, суспензии, шлам, бумажная масса и пульпы горнодобывающей промышленности с магнитными частицами.
SITRANS F M MAG (от DN 2 до DN 2200):модульные расходомеры, возбуждение катушек импульсами постоянного тока
· Полный комплект преобразователей включает MAG 5000, MAG 6000, MAG6000I; компактный или раздельный монтаж
· Несколько входов-выходов в стандартном исполнении, доступны коммуникационные модули PROFIBUS PA/DP, DeviceNet, FOUNDATION Fieldbus, HART и Modbus RTU
· Сенсоры MAG 5100 W для задач водоснабжения и очистки сточных вод
· Сенсоры MAG 3100 / MAG 3100 HT для
перерабатывающих отраслей и жестких требований химической промышленности
· Сенсоры MAG 3100 P – вариант MAG 3100, когда требуется быстрая поставка
· Сенсоры MAG 1100 / MAG 1100 HT для общих задач перерабатывающей промышленности
· Сенсоры MAG 1100 F для пищевой промышленности, производства напитков и фармацевтической промышленности
MAG 8000 / MAG 8000 CT (от DN 25 до DN 1200): расходомер воды с питанием от батарей
· Продолжительность службы батарей до15 лет*
· Корпус IP68 (NEMA 4P) и покраска сенсора в соответствии с ISO 12944класс коррозии C4M для подземного или погружного применения
· Простой монтаж без прямых участков на входе и выходе
· Большой выбор дополнительных модулей коммуникации: Modbus RTU, Encoder, 3G/UMTS
MAG 8000 с модулем 3G/UMTS
· Большой выбор протоколов передачи данных модуля 3G: SMS, защищенная электронная почта, защищенный FTP
· Встроенный удаленный квалификационный сертификат обеспечивает комплексную диагностику устройства и дистанционный аудит
· Настраиваемый аналоговый вход для внешнего датчика давления параллельно с измерением расхода(решение 2-в-1) или вход сигнала тревоги 4–20 мА для внешнего датчика вскрытия или затопления помещения
· Синхронизация часов MAG 8000 с интернет-сервером NTP с возможностью настройки часового пояса гарантирует, что данные измерений всегда имеют точную отметку времени
· Одно SMS синхронизирует время передачи данных для всех устройствMAG 8000 в системе.
· SMS-сообщение в режиме реального времени для сигналов тревоги
* для внешнего комплекта из 4 батареек типа D
TRANSMAG 2 (от DN 15 до DN 1000):расходомер с переменным током
· Специально разработан для тяжелых горных пульп с магнитными частицами или без них
· Также подходит для самых сложных применений в целлюлозно-бумажной промышленности
· Для измерения сред с низкой электропроводностью ≥1 мкСм/см (от0.1 мкСм/см в зависимости от среды)
· Отсутствие движущихся частей
· Стабильная нулевая точка / импульсное
переменное поле для точного сигнала
расхода и надежного сигнала датчика· Концепция SmartPLUG
· Комплексная самодиагностика
Резьбовой SITRANS FM100: делаем инжиниринг еще проще
· Измерение малых и средних расходов.Прочная конструкция из нержавеющей стали (резьба: 1/2”, 3/4”, 1”, 2”)
· 2 переменные, одновременное измерение расхода и температуры
· Функция дозирования с входом внешнего управления
· Четыре оптических кнопки, простое управление по месту в полевых условиях в перчатках
· Дисплей можно поворачивать электронным способом с шагом 90 °
· Двунаправленное измерение
· Возможна интеграция во многие
стандартные приложения, так как есть два индивидуально настраиваемых выхода (импульсный, частотный,дискретный или аналоговый).
· Счетчики общего и частичного объема· Доступна коммуникация IO-L
