• Производительность

  Количество шагов на один оборот	13.107 (макс.)
  Количество оборотов	64 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	13.107, 64
  Разрешение на один измерительный шаг	0,8 μA ... 5,5 μA 1)
  Длина измерения	0° ... 23.040°, программируемый
  Минимальный диапазон измерения	≥ 640°
  Точность	± 0,1 % в отношении запрограммированного угла

  • 1) Подробную информацию см. в диаграмме измерительных шагов/расчетной формуле.

• Интерфейсы

  Интерфейс связи	Аналоговый
  Коммуникационный интерфейс, детальное описание	Напряжение
  SSI Параметрируемая кодовая характеристика CW (по часовой стрелке) 1)
  Sin/Cos Нагрузочное сопротивление ≤ 10 kΩ

  • 1) Настройка по умолчанию по часовой стрелке/против часовой стрелки возможна путем программирования на энкодере.

• Электрические данные

  Тип подключения	Разъем, M12, 5-контактный, радиальная
  Диапазон напряжения питания	18 V DC ... 33 V DC
  Потребление тока	< 80 mA
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 1)
  Электрическое исполнение	4-жильный кабель, см. рис.

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

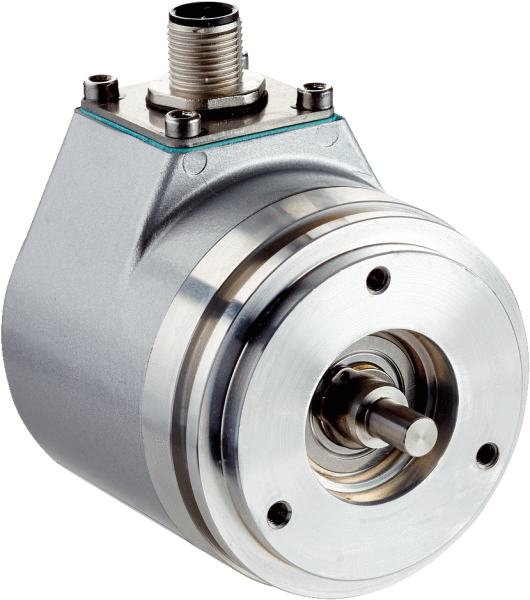

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Длина вала	10 mm
  Вес	0,4 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминиевое литье
  Пусковой момент	0,05 Ncm
  Рабочий крутящий момент	0,3 Ncm
  Допустимая нагрузка на вал	30 N / осевая 60 N / радиальная
  Момент инерции ротора	30 gcm²
  Срок службы подшипника	2 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочая частота вращения	≤ 10.000 min⁻¹

• Данные окружающей среды

  ЭМС	EN 61000-6-2 EN 61000-6-4
  Тип защиты	IP67, со стороны корпуса (согласно IEC 60529) 1)
  Допустимая относительная влажность воздуха	90 %
  Диапазон рабочей температуры	–30 °C ... +80 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	50 g, 6 ms (EN 60068-2-27)
  Вибростойкость	4 g, 5 Hz ... 100 Hz (EN 60068-2-6)

  • 1) При установленном ответном штекере.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

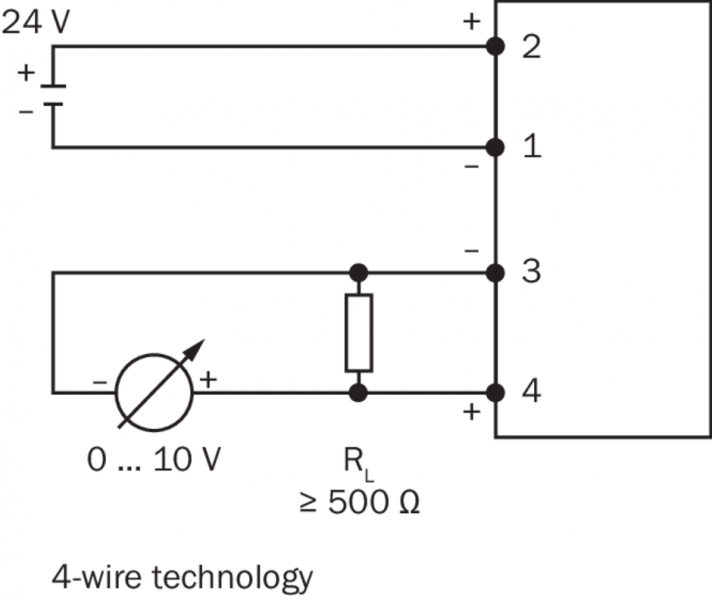

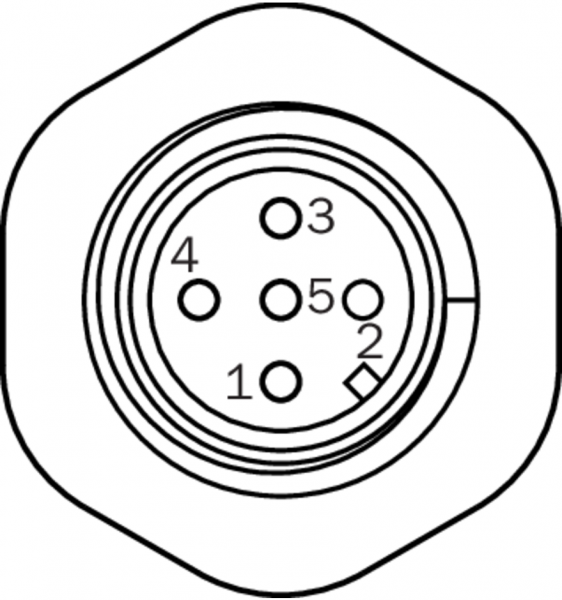

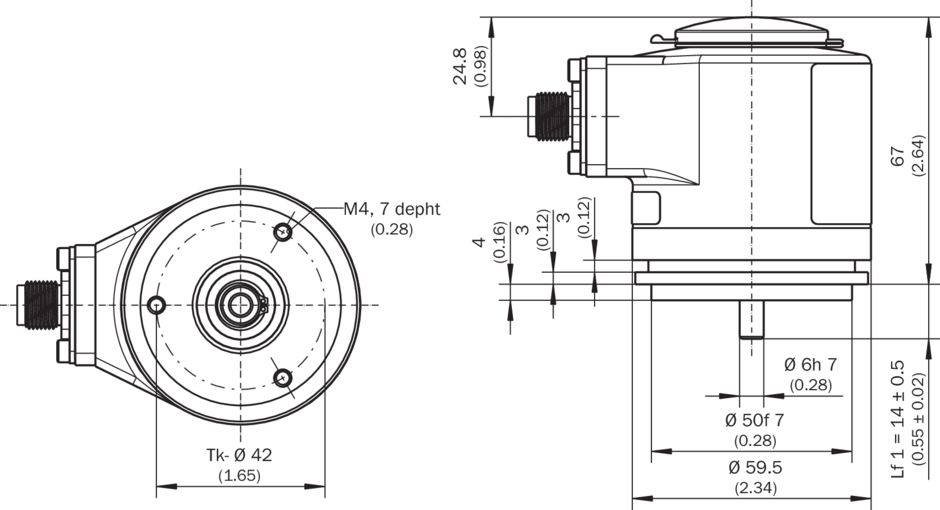

Габаритный чертеж Схема контактов Электрическое исполнение Выход напряжения Вид: Галерея Список Показать всё Скрыть всё
