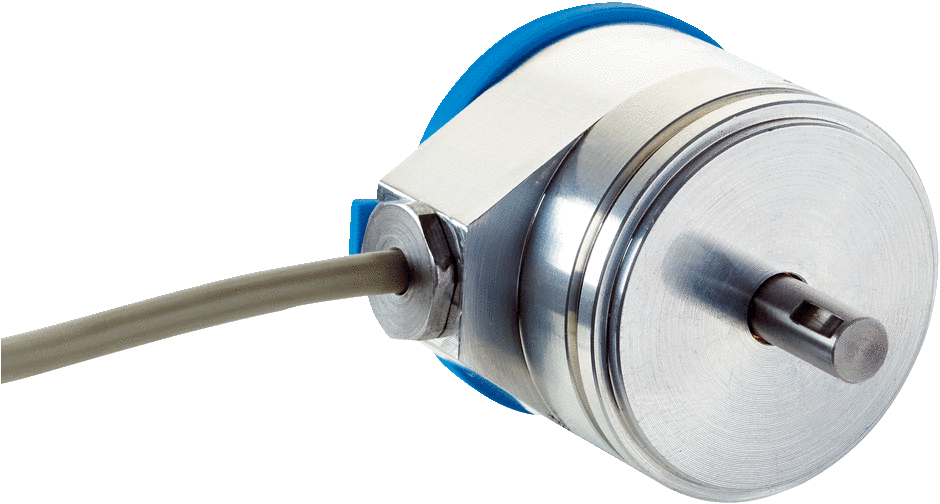

• Производительность

  Количество шагов на один оборот	2.979 (макс.)
  Количество оборотов	1 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	2.979, 1
  Разрешение на один измерительный шаг	5,4 μA ... 40,2 μA 1)
  Длина измерения	0° ... 360°, программируемый
  Минимальный диапазон измерения	≥ 35°
  Точность	± 0,2 % в отношении запрограммированного угла 1)

  • 1) Подробную информацию см. в диаграмме измерительных шагов/расчетной формуле.

• Интерфейсы

  Интерфейс связи	Аналоговый
  Коммуникационный интерфейс, детальное описание	Ток
  SSI Параметрируемая кодовая характеристика CW (по часовой стрелке) 1)

  • 1) Настройка по умолчанию по часовой стрелке/против часовой стрелки возможна путем программирования на энкодере.

• Электрические данные

  Тип подключения	Кабель, радиальная, 1,5 m
  Диапазон напряжения питания	19 V DC ... 33 V DC
  Потребление тока	< 80 mA
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	900 лет (EN ISO 13849-1) 1)
  Электрическое исполнение	3-жильный кабель

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 12,4 mm
  Длина вала	12,4 mm
  Вес	0,1 kg
  Материал, вал	Нержавеющая сталь 1.4305
  Материал, фланец	AlMgSi
  Материал, корпус	AlMgSi
  Материал, кабель	PVC
  Пусковой момент	0,5 Ncm
  Рабочий крутящий момент	0,2 Ncm
  Допустимая нагрузка на вал	20 N / осевая 40 N / радиальная
  Момент инерции ротора	10 gcm²
  Срок службы подшипника	1 x 10^6 оборотов
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочая частота вращения	≤ 3.000 min⁻¹

• Данные окружающей среды

  ЭМС	EN 61000-6-2 EN 61000-6-4
  Тип защиты	IP65
  Допустимая относительная влажность воздуха	90 %
  Диапазон рабочей температуры	–30 °C ... +80 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	25 g, 11 ms (EN 60068-2-27)
  Вибростойкость	4 g, 5 Hz ... 100 Hz (EN 60068-2-6)

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

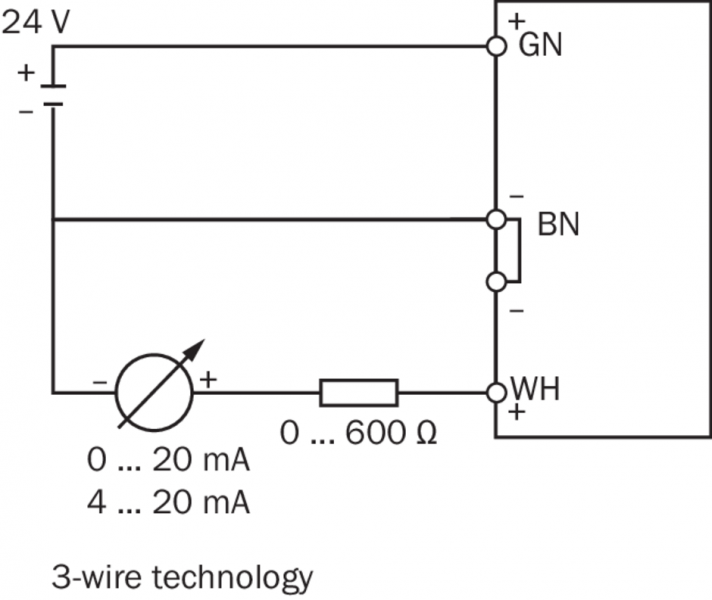

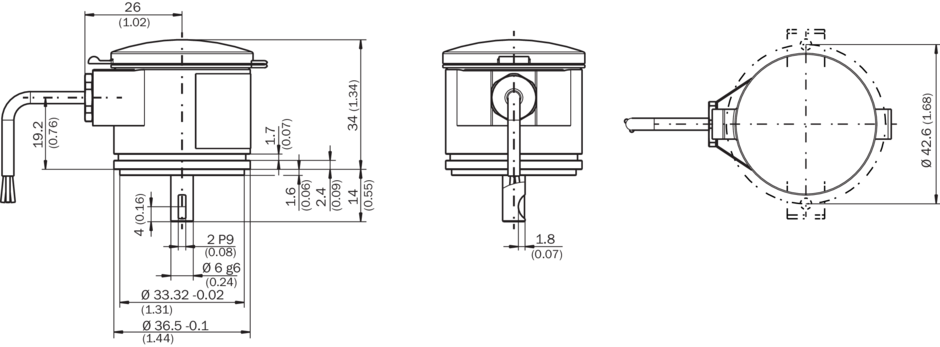

Габаритный чертеж Электрическое исполнение Токовый выход Вид: Галерея Список Показать всё Скрыть всё
