Макс. разрешение (в однооборотном, многооборотном исполнении)
262.144 (18 bit), 4.096 (12 bit)
Допуски G
0,03° 1)
Повторяющееся стандартное отклонение σr
0,002° 2)
1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.
Интерфейсы
Интерфейс связи
EtherNet/IP™
Профиль энкодера
0 x 22
Скорость передачи данных (в бодах)
10 Mbit/s
100 Mbit/s
Среда передачи
Кабель CAT 5e
RPI (requested packet interval)
5 ms ... 750 ms
DLR (Device Level Ring)
✔
Время инициализации
Ок. 12 s
Электрические данные

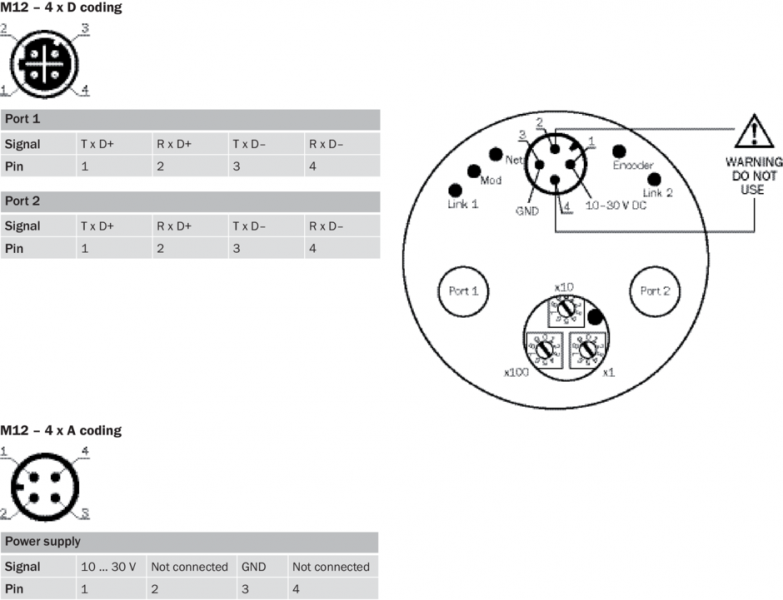

Тип подключения
Разъем, 3 x M12, 4-контактный, осевая
Диапазон напряжения питания
10 V DC ... 30 V DC
Защита от инверсии полярности
✔
MTTFd: время до опасного выхода из строя
80 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
