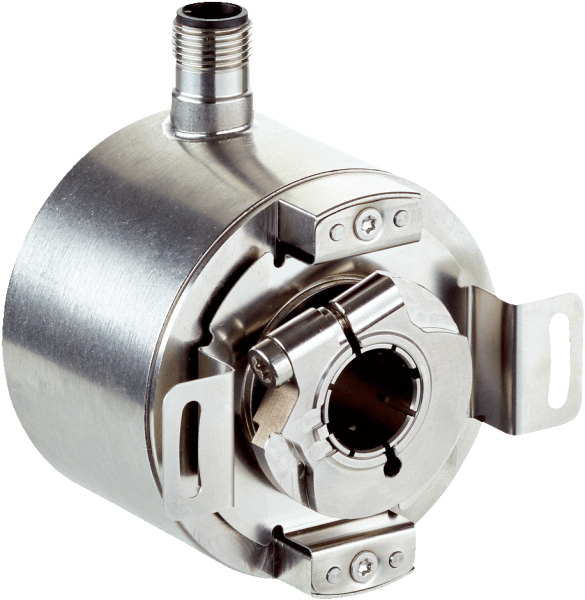

• Производительность

  Количество шагов на один оборот	262.144 (Интерфейс SSI) 1)
  Количество оборотов	4.096
  Макс. разрешение (в однооборотном, многооборотном исполнении)	262.144 (18 bit), 4.096 (12 bit)
  Допуски G	± 0,03° 2)
  Повторяющееся стандартное отклонение σr	≤ 0,002° 3)

  • 1) См. анализ максимальной частоты вращения.
  • 2) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 3) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	SSI
  Коммуникационный интерфейс, детальное описание	TTL
  Время инициализации	50 ms 1)
  Время построения позиции	< 1 µs
  SSI Тип кода Gray Параметрируемая кодовая характеристика CW/CCW Тактовая частота 2 MHz 2) Set (электронная настройка) H-активный (L = 0 - 3 V, H = 4,0 - Us V) V/R (последовательность шагов в направлении вращения) L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)
  Инкрементный Количество импульсов на один оборот 1/4 количества SSI-шагов на один оборот Частота выходного сигнала ≤ 820 kHz Ток нагрузки ≤ 30 mA

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) SSI макс. тактовая частота 2 МГц, или мин. LOW-уровень (часы+): 500 нс.

• Электрические данные

  Тип подключения	Разъем, M12, 12-контактный, радиальная
  Диапазон напряжения питания	4,5 V DC ... 32 V DC
  Частота выходного сигнала	≤ 820 kHz
  Потребляемая мощность	≤ 0,5 W (без нагрузки)
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	250 лет 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	10 mm
  Вес	0,5 kg 1)
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Нержавеющая сталь
  Материал, корпус	Нержавеющая сталь
  Пусковой момент	1 Ncm
  Рабочий крутящий момент	0,5 Ncm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm, ± 0,1 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,1 mm
  Допустимая нагрузка на вал	80 N / радиальная 40 N / осевая
  Момент инерции ротора	40 gcm²
  Срок службы подшипника	3,0 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочая частота вращения	≤ 6.000 min⁻¹ 2)

  • 1) Относится к устройствам с штепсельным разъемом.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP67, со стороны вала IP67, со стороны корпуса, отвод с разъемом, глухой полый вал, сплошной вал 2) IP67, кабельный отвод со стороны корпуса
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C 3) –30 °C ... +100 °C 4)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.
  • 2) При установленном ответном штекере.
  • 3) При стационарной прокладке кабеля.
  • 4) При нестационарной прокладке кабеля.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

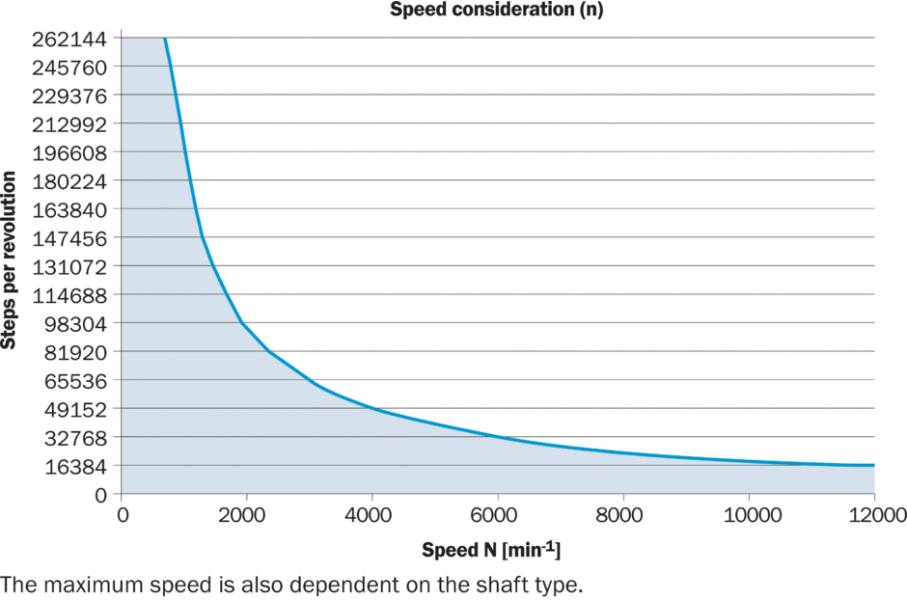

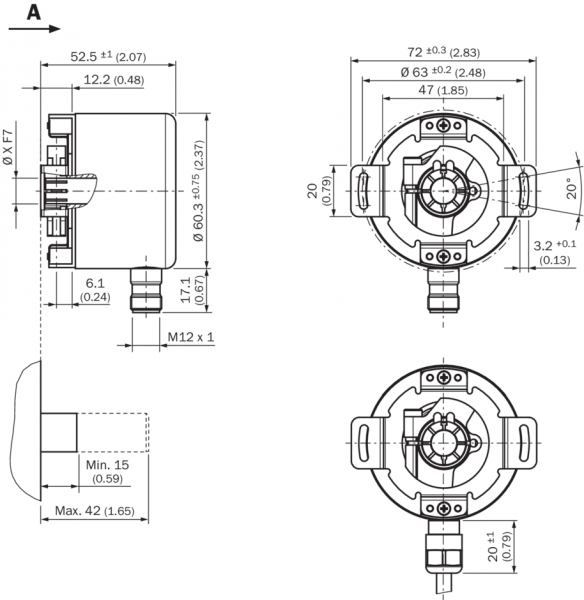

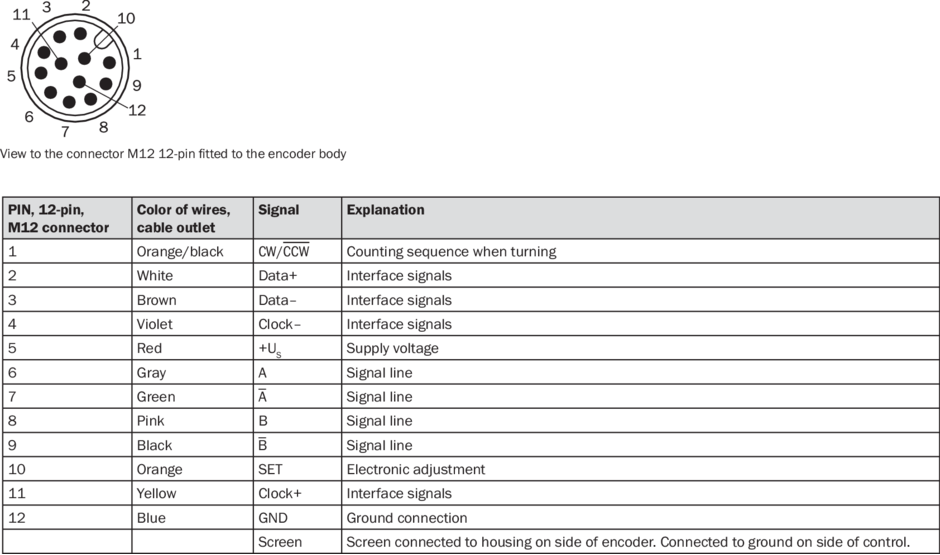

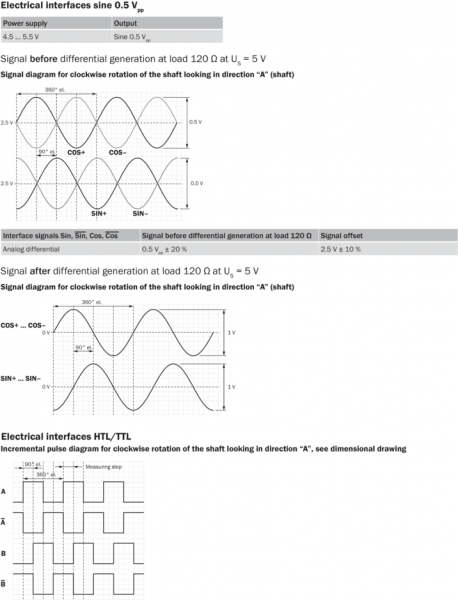

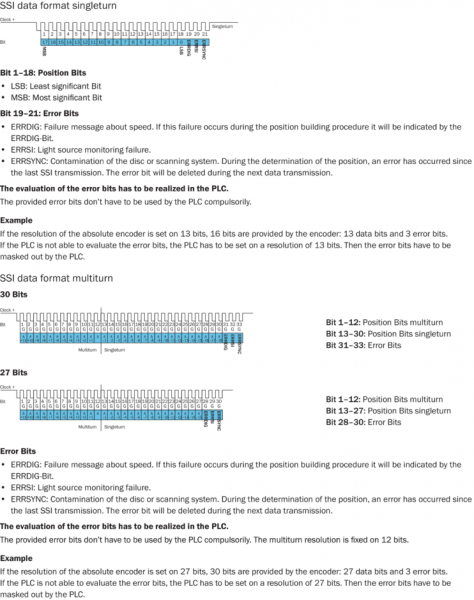

Габаритный чертеж Глухой полый вал Схема контактов Разъем M12, 12-контактный и кабельное соединение, кабель 12-жильный, SSI/Gray + инкрементальный Анализ частоты вращения Диаграммы Диаграммы Анализ частоты вращения Вид: Галерея Список Показать всё Скрыть всё
