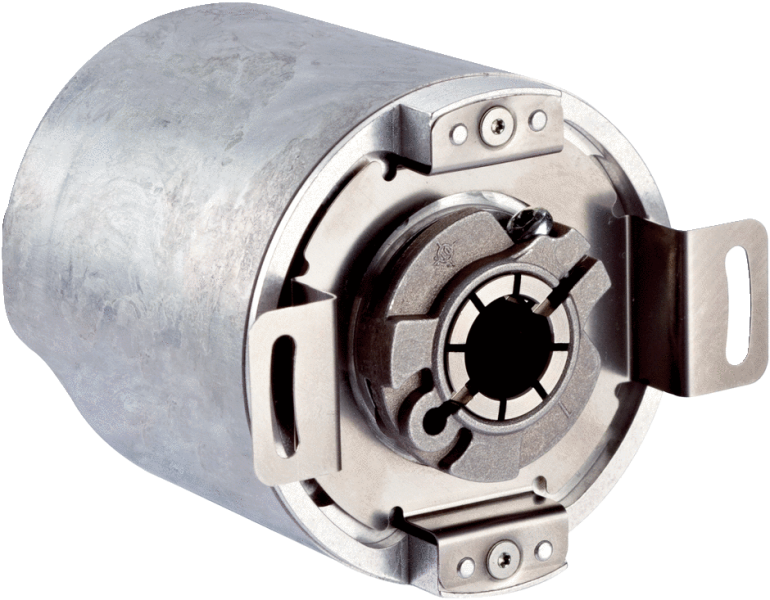

• Производительность

  Количество шагов на один оборот	262.144 (макс.)
  Количество оборотов	1 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	262.144, 1
  Допуски G	0,03° 1)
  Повторяющееся стандартное отклонение σr	0,002° 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	EtherNet/IP™
  Профиль энкодера	0 x 22
  Скорость передачи данных (в бодах)	10 Mbit/s 100 Mbit/s
  Среда передачи	Кабель CAT 5e
  RPI (requested packet interval)	5 ms ... 750 ms
  DLR (Device Level Ring)	✔
  Время инициализации	Ок. 12 s

• Электрические данные

  Тип подключения	Разъем, 3 x M12, 4-контактный, осевая
  Диапазон напряжения питания	10 V DC ... 30 V DC
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	80 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	12 mm
  Вес	0,2 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Цинк, литье под давлением
  Материал, корпус	Алюминий
  Пусковой момент	0,8 Ncm
  Рабочий крутящий момент	0,6 Ncm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm, ± 0,1 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,05 mm
  Момент инерции ротора	40 gcm²
  Срок службы подшипника	3,0 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.
  • 2) При установленном ответном штекере.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

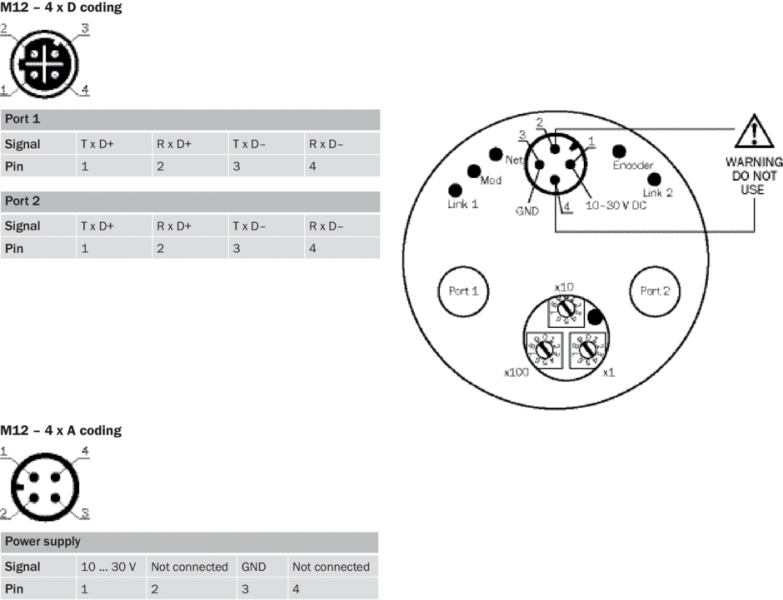

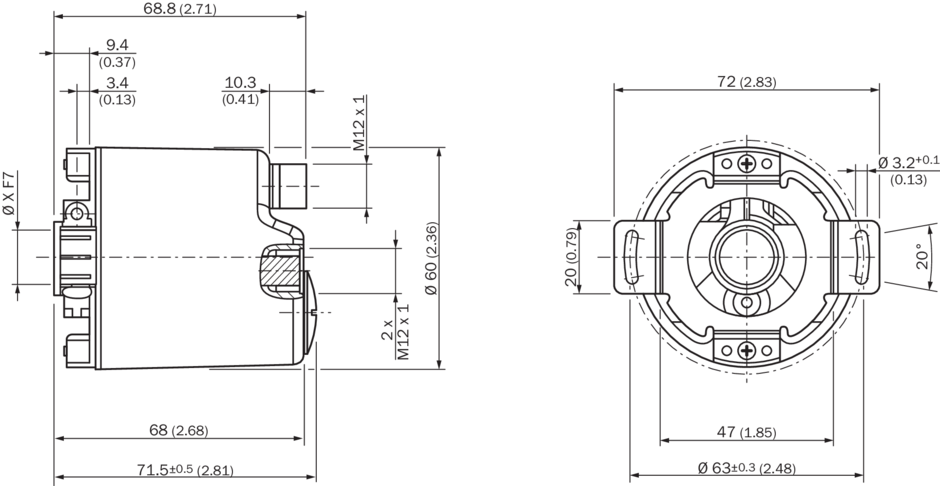

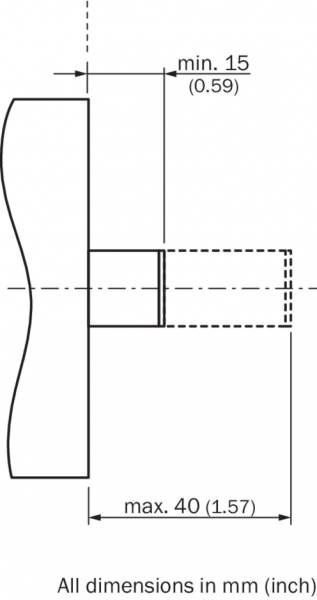

Габаритный чертеж Диаметр x f7 соответствует диаметру вала Рекомендации по установке Схема контактов Рекомендации по установке Вид: Галерея Список Показать всё Скрыть всё
