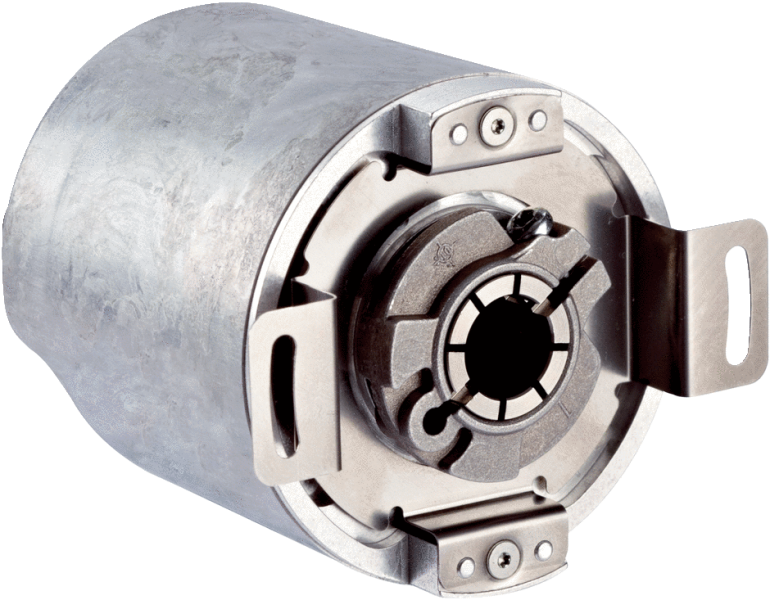

  Количество шагов на один оборот	262.144 (макс.)
  Количество оборотов	1 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	262.144 (18 bit), 1
  Допуски G	0,03° 1)
  Повторяющееся стандартное отклонение σr	0,002° 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	EtherNet/IP™
  Профиль энкодера	0 x 22
  Скорость передачи данных (в бодах)	10 Mbit/s 100 Mbit/s
  Среда передачи	Кабель CAT 5e
  RPI (requested packet interval)	2 ms ... 750 ms
  DLR (Device Level Ring)	✔
  Время инициализации	6 s

• Электрические данные

  Тип подключения	Разъем, 3 x M12, 4-контактный, осевая
  Диапазон напряжения питания	10 V DC ... 30 V DC
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	80 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	1/4″
  Вес	0,2 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Цинк, литье под давлением
  Материал, корпус	Алюминий
  Пусковой момент	0,8 Ncm
  Рабочий крутящий момент	0,6 Ncm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm, ± 0,1 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,05 mm
  Момент инерции ротора	40 gcm²
  Срок службы подшипника	3,0 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, со стороны вала (согласно IEC 60529) IP67, со стороны корпуса (согласно IEC 60529) 2)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.
  • 2) При установленном ответном штекере.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

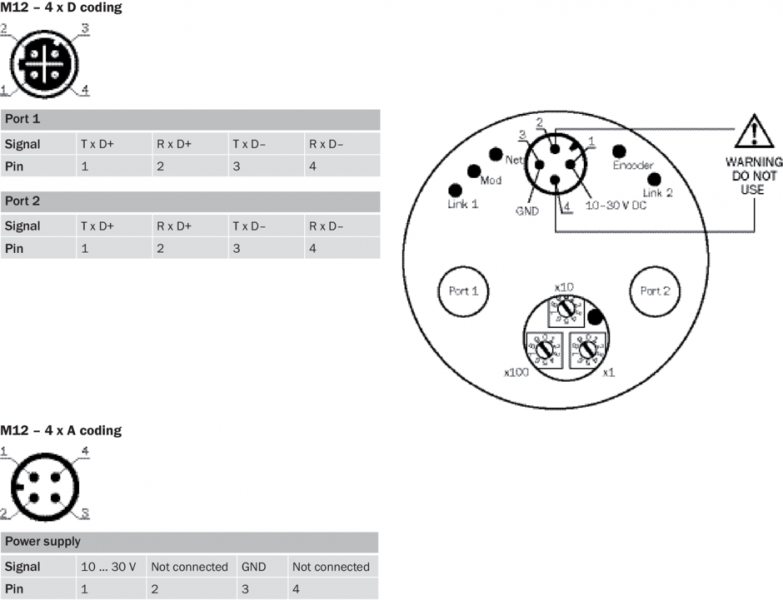

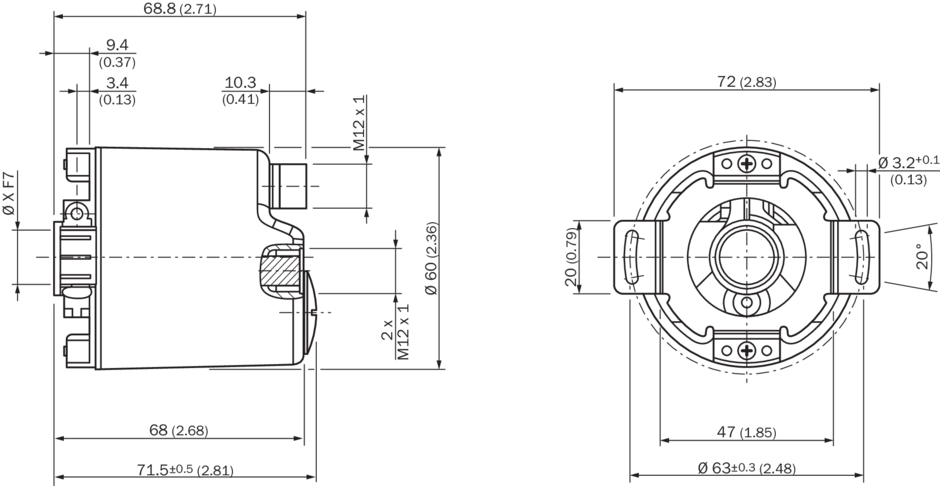

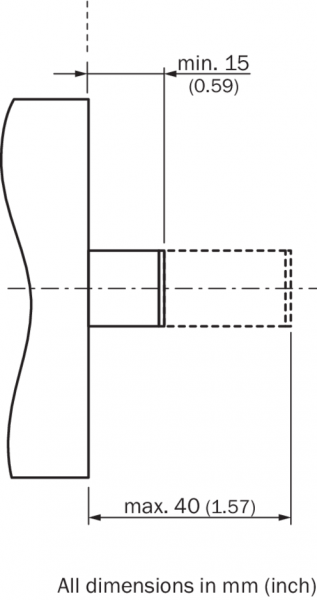

Габаритный чертеж Диаметр x f7 соответствует диаметру вала Рекомендации по установке Схема контактов Рекомендации по установке Вид: Галерея Список Показать всё Скрыть всё
