Макс. разрешение (в однооборотном, многооборотном исполнении)
262.144 (18 bit), 1
Допуски G
0,03° 1)
Повторяющееся стандартное отклонение σr
0,002° 2)
1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.
Интерфейсы
Интерфейс связи
EtherNet/IP™
Профиль энкодера
0 x 22
Скорость передачи данных (в бодах)
10 Mbit/s
100 Mbit/s
Среда передачи
Кабель CAT 5e
RPI (requested packet interval)
2 ms ... 750 ms
DLR (Device Level Ring)
✔
Время инициализации
6 s
Электрические данные

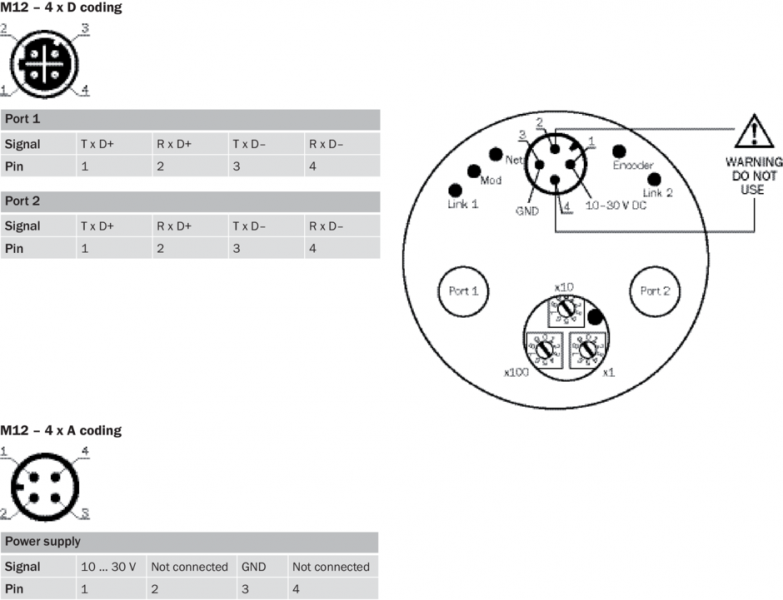

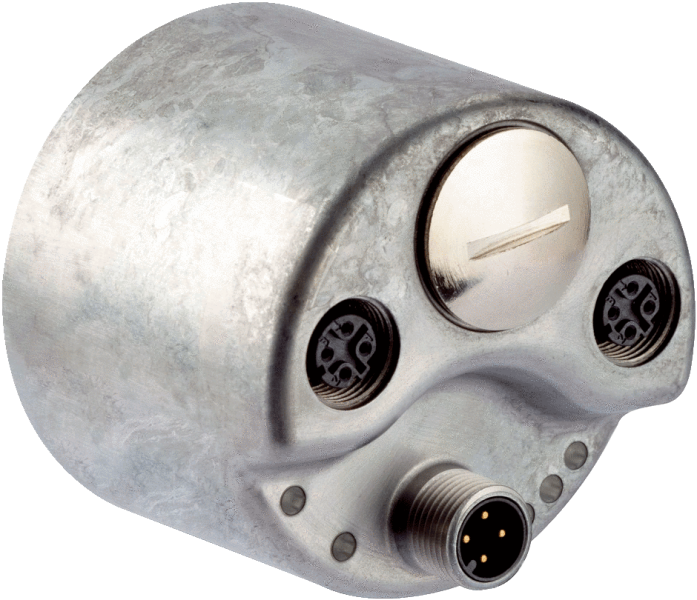

Тип подключения
Разъем, 3 x M12, 4-контактный, осевая
Диапазон напряжения питания
10 V DC ... 30 V DC
Защита от инверсии полярности
✔
MTTFd: время до опасного выхода из строя
80 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
Механические данные

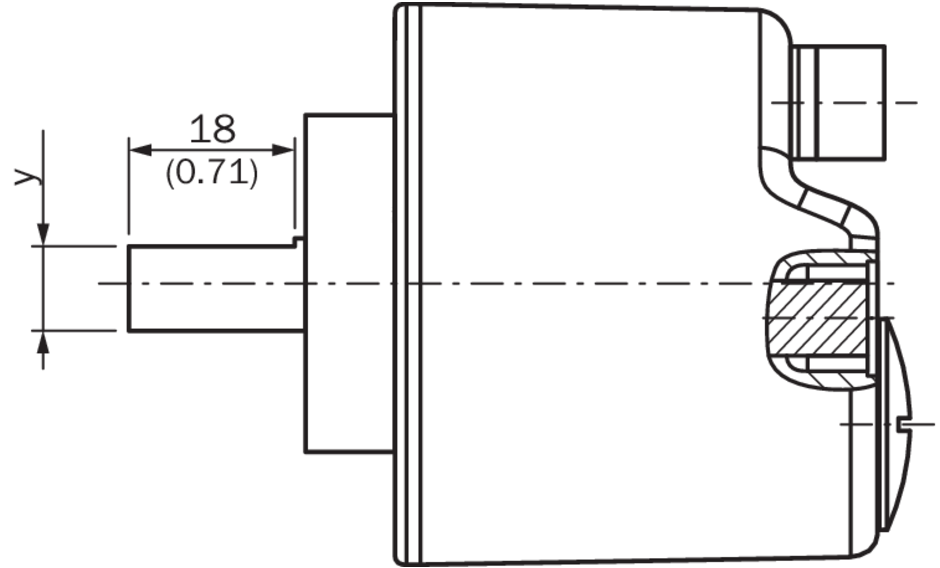

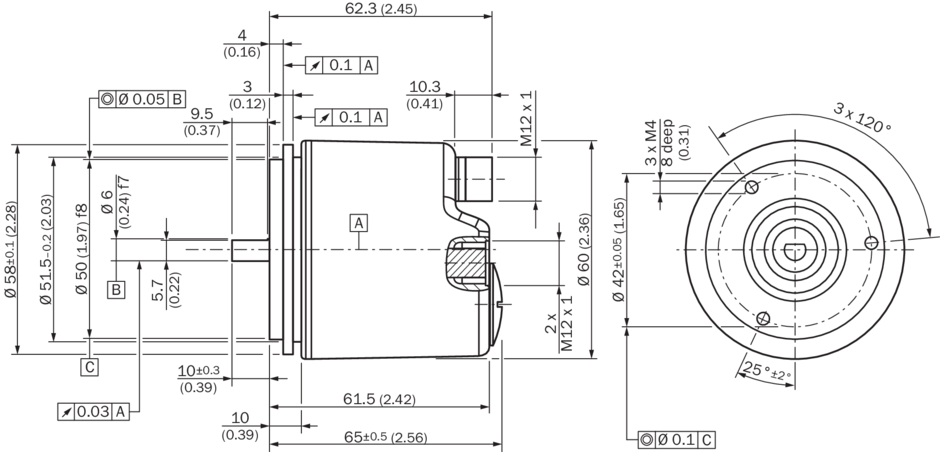

Механическое исполнение
Сплошной вал, Торцевой фланец
Диаметр вала
3/8″
Вес
0,2 kg
Материал, вал
Нержавеющая сталь
Материал, фланец
Алюминий
Материал, корпус
Алюминий
Пусковой момент
0,5 Ncm
Рабочий крутящий момент
0,3 Ncm
Допустимая нагрузка на вал
80 N / радиальная
40 N / осевая
Момент инерции ротора
6,2 gcm²
Срок службы подшипника
3,0 x 10^9 оборотов
Угловое ускорение
≤ 500.000 rad/s²
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3 1)
Тип защиты
IP65, со стороны вала (согласно IEC 60529)
IP67, со стороны корпуса (согласно IEC 60529) 2)
Допустимая относительная влажность воздуха
90 % (Образование конденсата на оптических сканирующих элементах не допускается)
Диапазон рабочей температуры
–40 °C ... +85 °C
Диапазон температуры при хранении
–40 °C ... +100 °C, без упаковки
Ударопрочность
100 g, 6 ms (согласно EN 60068-2-27)
Вибростойкость
30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.
