Показать всё Скрыть всё
- Характеристики
| Часть системы | Устройство обработки данных |
| Объект измерения | Естественные объекты |
- Производительность
| Оценка | ≥ 0,5 ms |
| Частота измерения | 32 ... 4000 Гц |
| Источник света | Светодиод, белый |
| Доп. функция | Усреднение, Расстояние до объекта (DtO), Измерение толщины, Автоматическая регулировка яркости лампы, Измерение на поверхностях любого типа |
- Интерфейсы
| Последовательный | ✔ , RS-232, RS-422 | | Скорость передачи данных | 9.600 Baud ... 921.600 Baud |
|
| USB | ✔ | | Скорость передачи данных | 921.600 Baud |
|
| Цифровые входы | 1Вход триггера 3 входа для энкодеров (TTL) |
| Цифровые выходы | 1Синхронизационный выход |
| Аналоговый выход | 2 x 0 ... 10 В | | Разрешение аналогового выхода | 16 bit |
|
| Разрешение последовательного выхода | 15 bit |
- Механика/электроника
| Напряжение питания UV | 16 V DC ... 30 V DC, С отдельным блоком питания 90 В AC–264 В AC |
| Потребляемая мощность | 10 W |
| Материал корпуса | Полистирол (лицевая панель: алюминий) |
| Тип подключения | Разъем для оптоволоконного кабеля, Последовательный интерфейс RS232/RS422, разъем Sub-D9, Разъем для внешнего источника света, USB-разъем, Вход для энкодера, штекер Sub-D-15, Интерфейсная гнездовая колодка, Разъем электропитания 1) |
| Индикация | Dot-Matrix Display |
| Вес | 1.100 g |
| Габариты | 200 mm x 92,4 mm x 129 mm |
| Тип защиты | IP20 |
| Класс защиты | III |
- Данные окружающей среды
| Относительная влажность воздуха (без образования конденсата) | 5 % ... 80 % |
- Общие указания
| Примечание | Это изделие продается только комплектом (SOC*) |
- Классификации
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
Показать всё Скрыть всё Технические чертежи

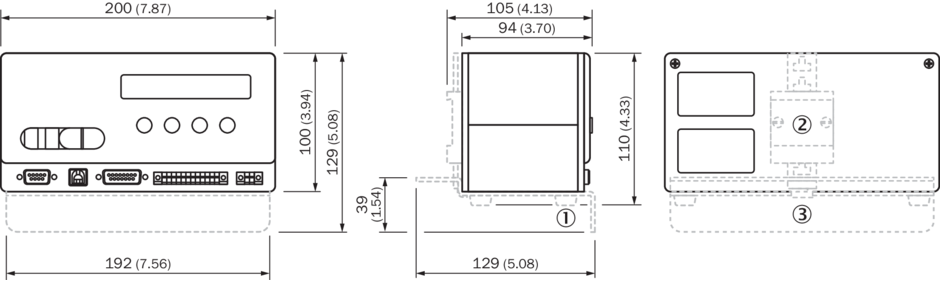

Габаритный чертеж

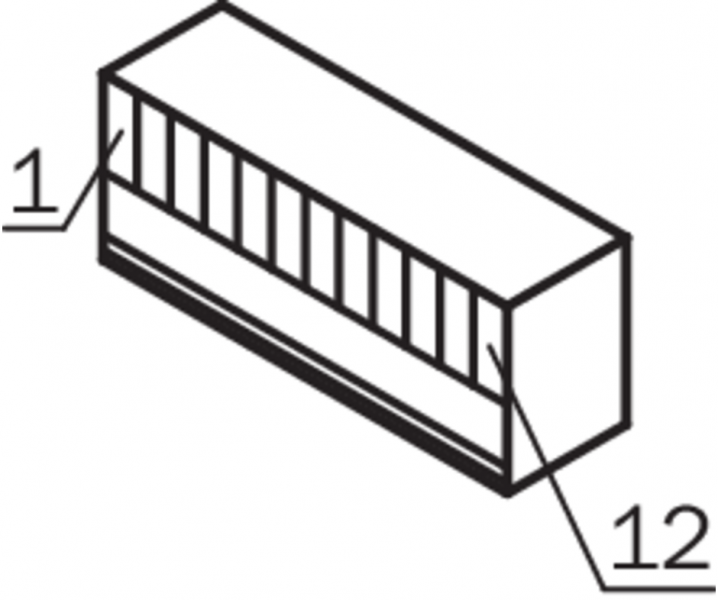

тип подключения блок зажимов

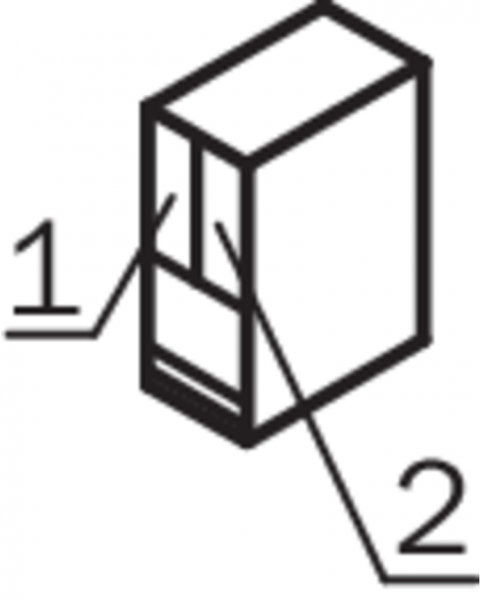

тип подключения напряжение питания

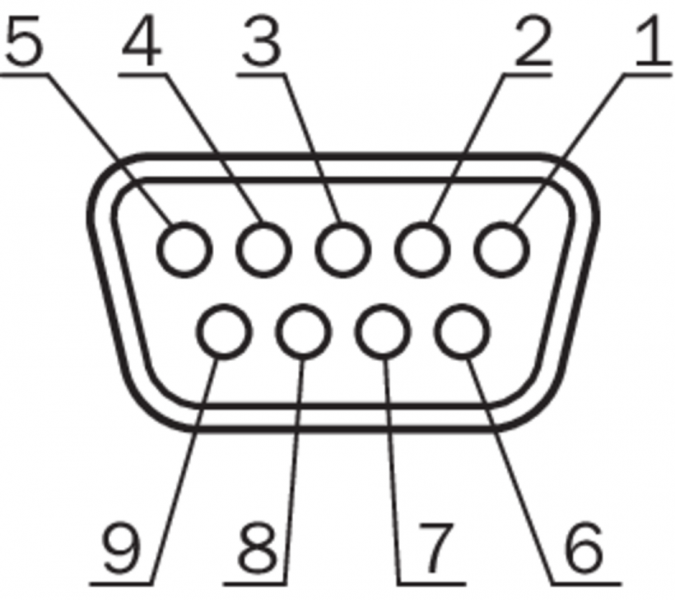

тип подключения RS-232/RS-422

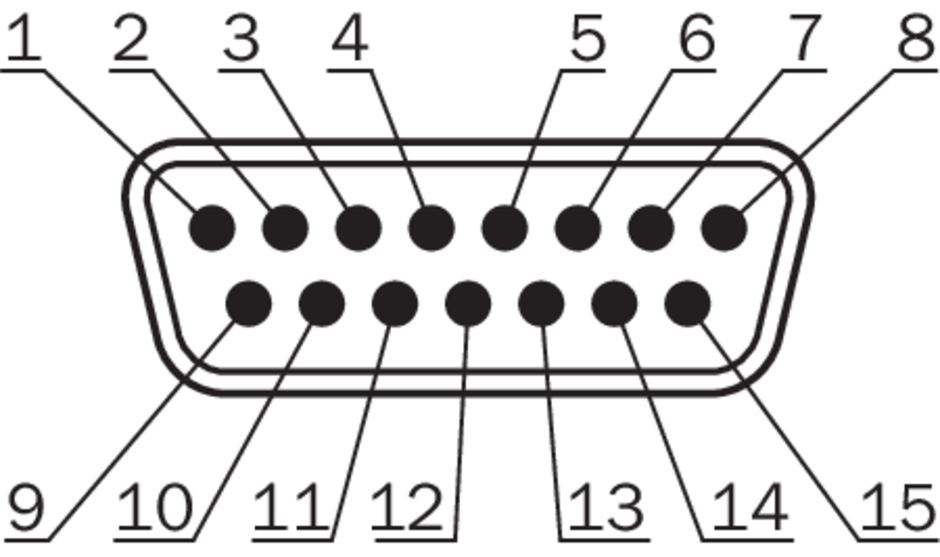

тип подключения энкодер

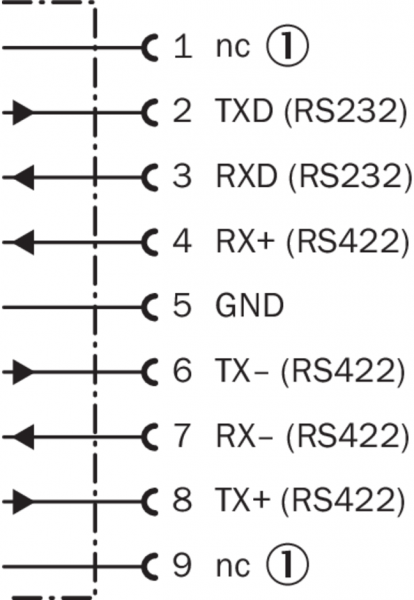

схема соединений RS-232/RS-422

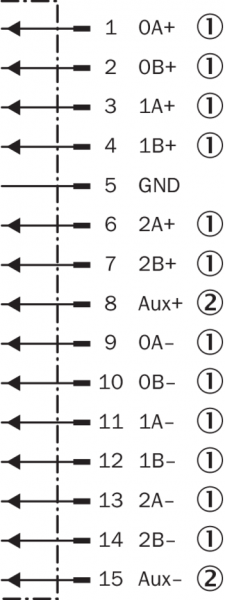

схема соединений энкодера

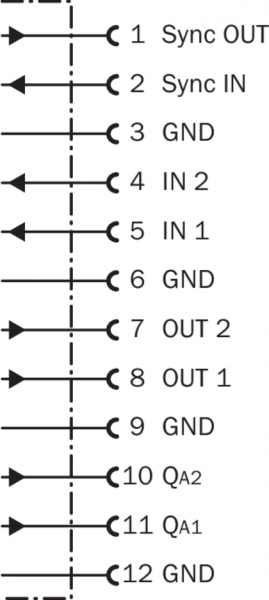

схема соединений блока зажимов

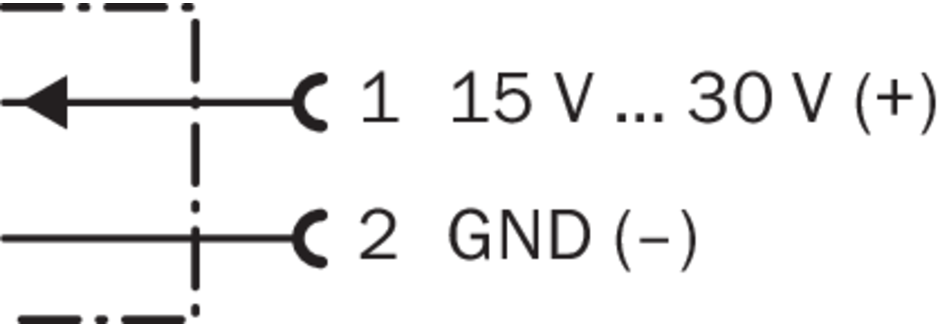

схема соединений, напряжение питания
