- Характеристики
Область применения | Автоматизация аэропортов |
Транспортное средство | Безводильные аэродромные тягачи |
Класс лазера | 1, безопасно для глаз (IEC 60825-1:2014) |
Требования к защищаемому объекту | Характеристики самолета:Высота фюзеляжа: > 80 смКолея: 4,5–15 мБаза шасси: 10–32 м |
- Производительность
Дисплей | Сенсорный дисплей 4,3'' |
Функции | Акустическое и оптическое предупреждение о столкновении при маневрировании аэродромных тягачей |
Количество лазерных сканеров | 1 |
Зона контроля | Пристыкованный самолет позади аэродромного тягача |
Зоны предупреждения | 2 |
Самодиагностика | ✔ |
Веб-интерфейс | Обновления ПО |
- Интерфейсы
Ethernet | Функция | Обновления ПО |
|
Пользовательский интерфейс | Сенсорный дисплей |
- Механика/электроника
Напряжение питания | 24 V DC, 19,2 V DC ... 28,8 V DC |
Потребляемая мощность (тип., макс.) | 27 W, 92 W, с подогревом |
Вес | 3,7 kg, 4,286 кг с креплениями (LMS511) 360 g, 600 г с креплением (дисплей) |
Размеры дисплея (Ш x Г x В) | 142 mm x 44 mm x 98 mm (с креплением глубиной 130 мм) |
Монтажное положение | Задняя часть кузова аэродромного тягача, сзади слева или сзади справа, на высоте 20–60 см от земли (LMS511) |
- Данные окружающей среды
Рабочий диапазон температур | –25 °C ... +50 °C |
Диапазон температур при хранении | –25 °C ... +60 °C |
- Общие указания

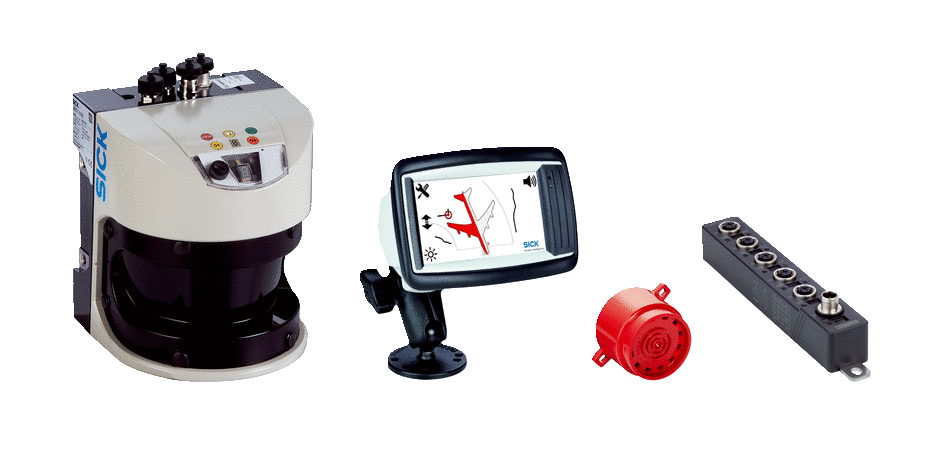

Комплект поставки | LMS511 Дисплей управления Крепежный комплект для дисплея управления Ethernet switch Зуммер USB-накопитель с руководством по эксплуатации Крепежный комплект 1 для монтажа LMS511 Кабель электропитания (гнездовой разъем / свободный конец) для LMS511 Переходной провод Ethernet (прямой) для LMS511 Переходной провод Ethernet (угловой) для дисплея управления Соединительные кабели для дисплея управления Крепежный комплект 2 для настройки LMS511 на крепежном комплекте 1 Кабель электропитания (гнездовой разъем / свободный конец) для Ethernet-коммутатора |
- Классификации
ECl@ss 5.0 | 27339090 |
ECl@ss 5.1.4 | 27339090 |
ECl@ss 6.0 | 27339090 |
ECl@ss 6.2 | 27339090 |
ECl@ss 7.0 | 27339090 |
ECl@ss 8.0 | 27339090 |
ECl@ss 8.1 | 27339090 |
ECl@ss 9.0 | 27339090 |
UNSPSC 16.0901 | 25172105 |
Показать всё Скрыть всё Технические чертежи

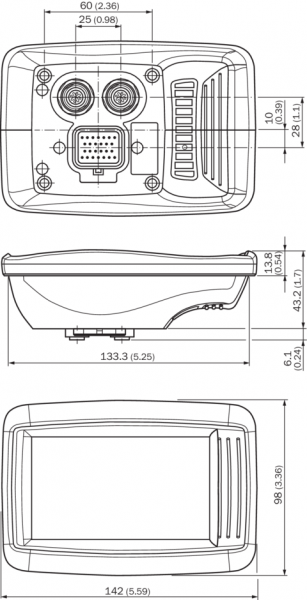

Габаритный чертеж Дисплей управления

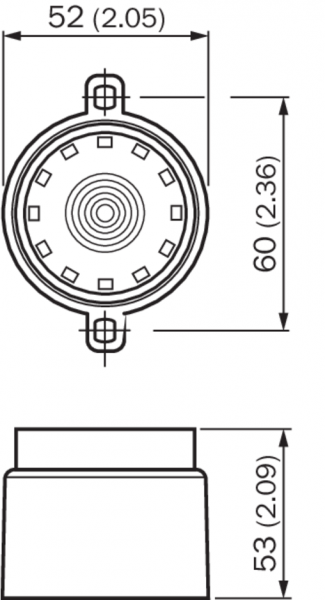

Габаритный чертеж Зуммер

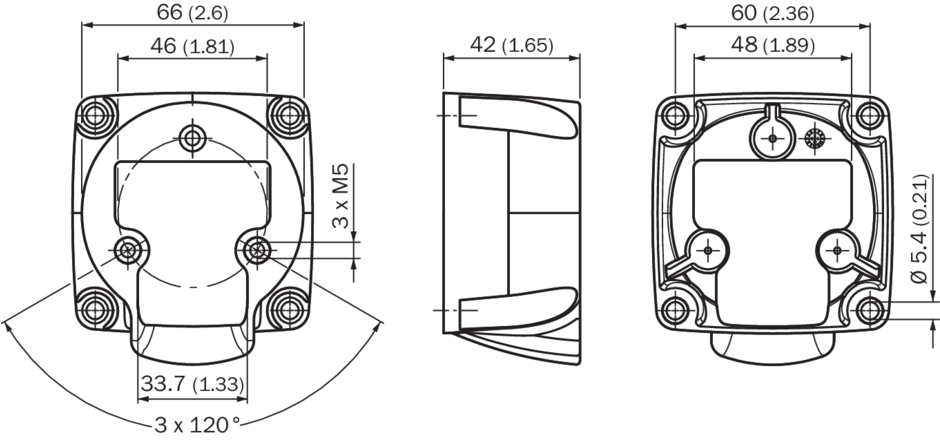

Габаритный чертеж Крепежный комплект для дисплея управления

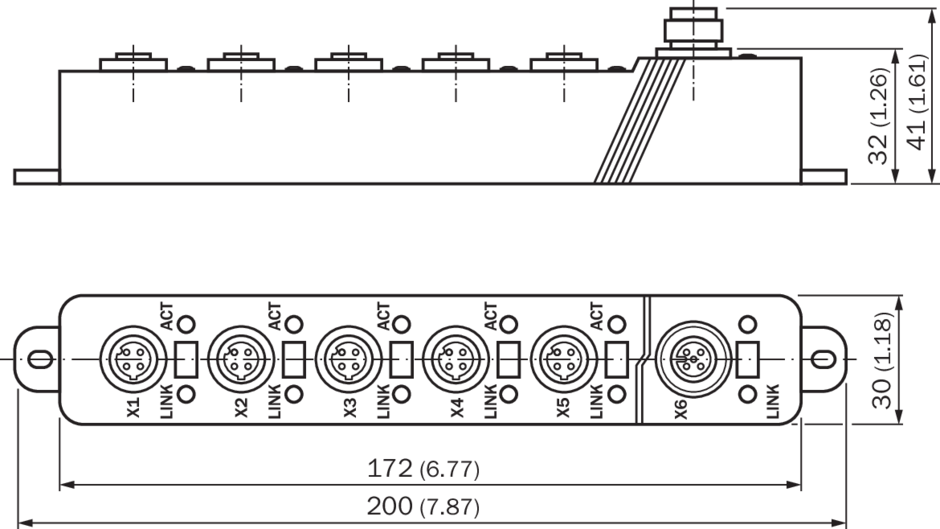

Габаритный чертеж Ethernet switch

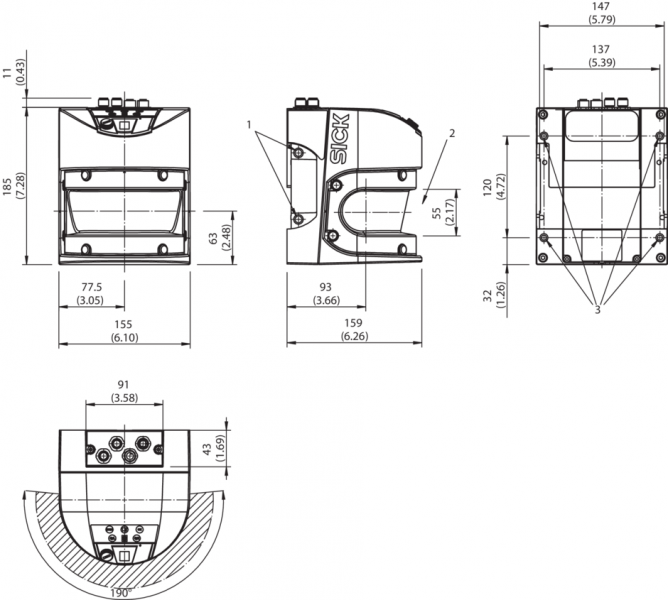

Габаритный чертеж Bulkscan® LMS511
