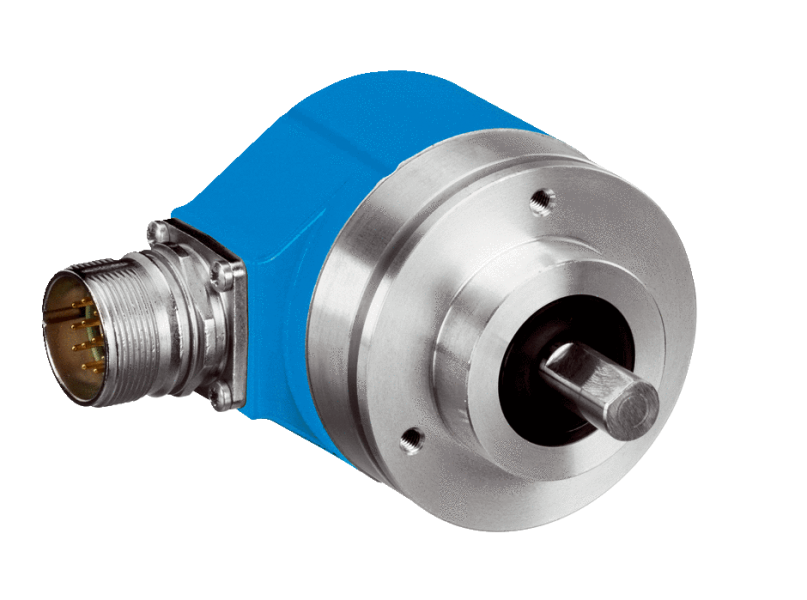

ARS60-A4A04096

Производительность

Количество шагов на один оборот	4.096 (возможно любое количество шагов от 00002 до 32768 В виде обычного текста, всегда 5 позиций.)
Количество оборотов	1
Макс. разрешение (в однооборотном, многооборотном исполнении)	4.096, 1
Допуски G	0,035°, 0,046° (бинарное значение шагов, небинарное значение шагов) 1)
Повторяющееся стандартное отклонение σr	0,005° 2)

1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

Интерфейсы

Интерфейс связи

Параллельное включение

Время инициализации

80 ms 1)

SSI
Параметрируемая кодовая характеристика	CW (по часовой стрелке), С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж). если смотреть на вал, который вращается по часовой стрелке

Электрические данные

Тип подключения	Разъем, M23, 12-контактный, радиальная
Диапазон напряжения питания	10 V DC ... 32 V DC
Рабочий ток без нагрузки	60 mA
MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 1)

1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

Механические данные

Механическое исполнение	Сплошной вал, Торцевой фланец
Диаметр вала	10 mm x 18 mm
Длина вала	18 mm
Вес	0,3 kg
Пусковой момент	0,4 Ncm
Рабочий крутящий момент	0,3 Ncm
Допустимая нагрузка на вал	20 N / радиальная 10 N / осевая
Момент инерции ротора	54 gcm²
Срок службы подшипника	3,6 x 10^9 оборотов
Угловое ускорение	≤ 500.000 rad/s²

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
Тип защиты	IP65, при установленном ответном штекере (согласно IEC 60529)
Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
Диапазон рабочей температуры	–20 °C ... +85 °C
Диапазон температуры при хранении	–40 °C ... +100 °C
Ударопрочность	50 g, 11 ms (согласно EN 60068-2-27)
Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.

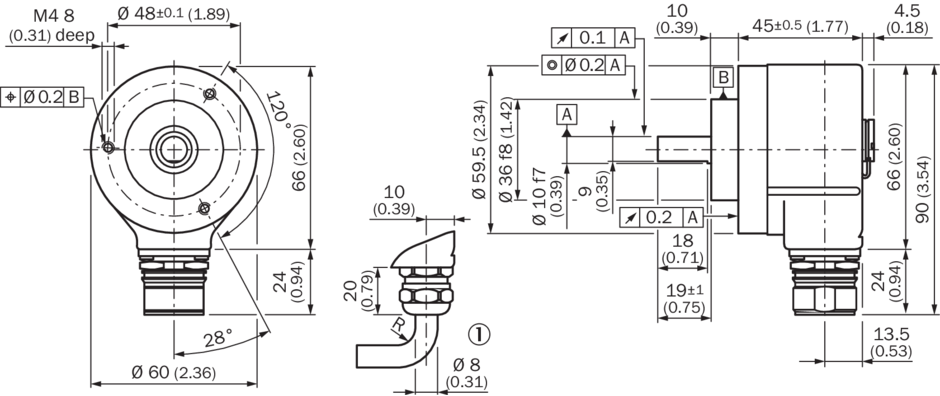

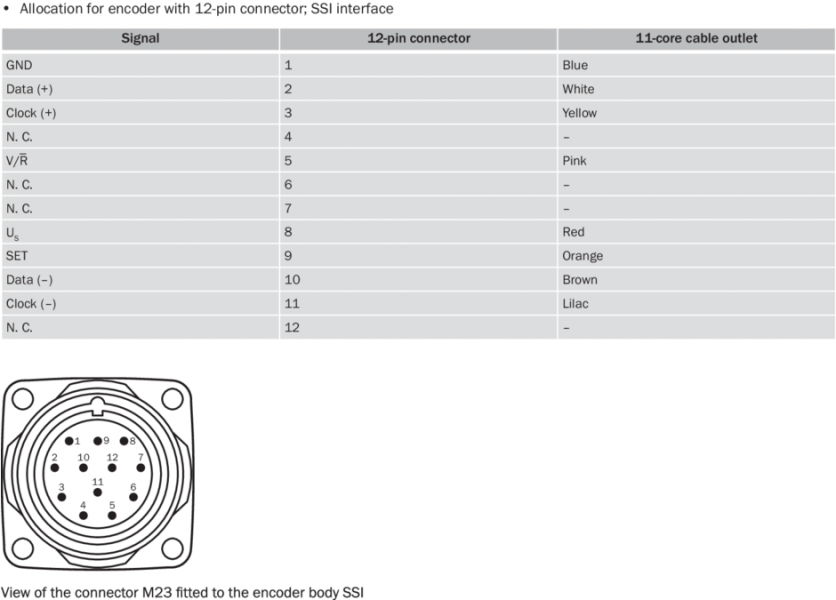

Габаритный чертеж Зажимной фланец, радиальное штекерное соединение M12 и M23 Схема контактов Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство ARS60 SSI/Parallel
