• Производительность

  Количество шагов на один оборот	360 (возможно любое количество шагов от 00002 до 32768 В виде обычного текста, всегда 5 позиций.)
  Количество оборотов	1
  Макс. разрешение (в однооборотном, многооборотном исполнении)	360, 1
  Допуски G	0,035°, 0,046° (бинарное значение шагов, небинарное значение шагов) 1)
  Повторяющееся стандартное отклонение σr	0,005° 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	Параллельное включение
  Время инициализации	80 ms 1)
  SSI Параметрируемая кодовая характеристика CW (по часовой стрелке), С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж). если смотреть на вал, который вращается по часовой стрелке

  • 1) После истечения этого времени можно считывать действительные положения.

• Электрические данные

  Тип подключения	Разъем, M23, 21-контактный, радиальная
  Диапазон напряжения питания	10 V DC ... 32 V DC
  Рабочий ток без нагрузки	90 mA
  Защита от инверсии полярности	✔
  Устойчивость к короткому замыканию	✔
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

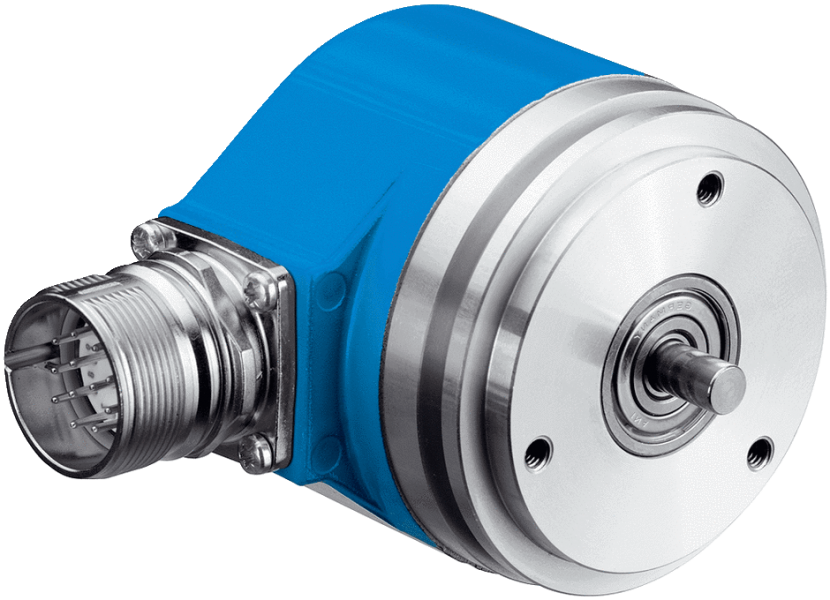

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Длина вала	10 mm
  Вес	0,3 kg
  Пусковой момент	0,25 Ncm
  Рабочий крутящий момент	0,2 Ncm
  Допустимая нагрузка на вал	20 N / радиальная 10 N / осевая
  Момент инерции ротора	48 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, при установленном ответном штекере (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C
  Ударопрочность	50 g, 11 ms (согласно EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается при условии применения экранированных кабелей.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

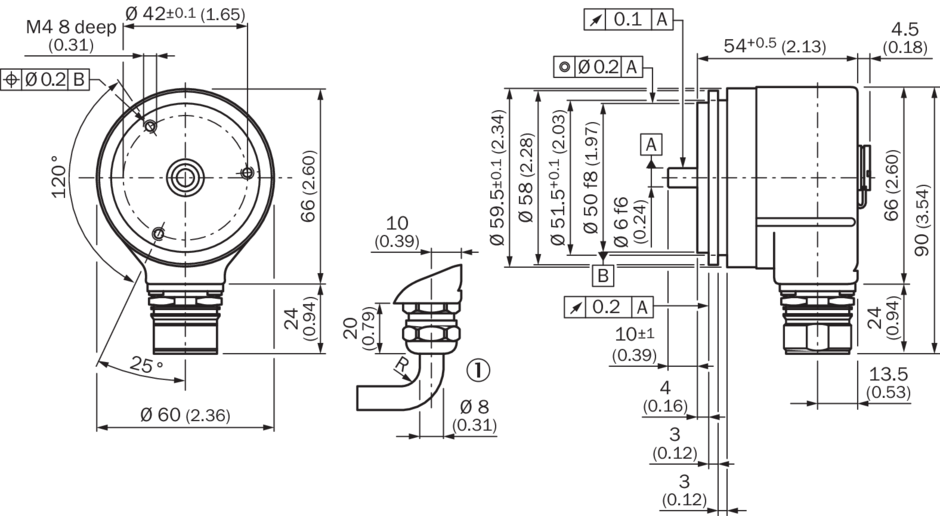

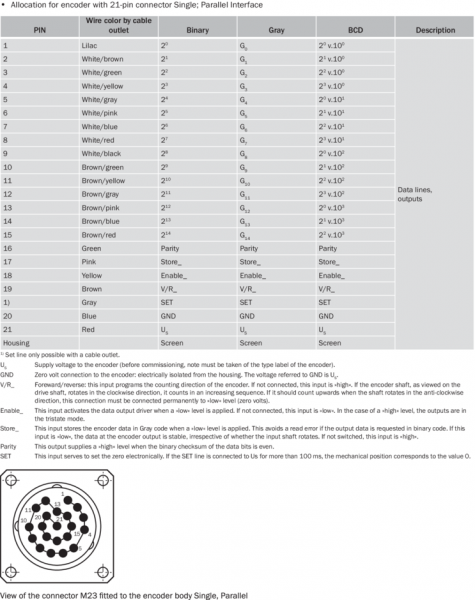

Габаритный чертеж Сервофланец, радиальное штекерное соединение M12 и M23 Схема контактов Вид: Галерея Список Показать всё Скрыть всё
