| Характеристики |

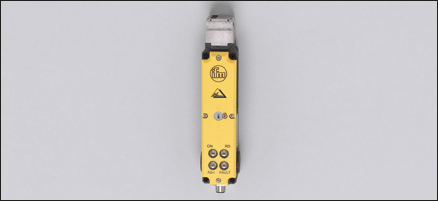

| Блокировочный переключатель ограждения |
| Разъём M12 |
| Нормально открытый |
| Поворотная головка выполнена из металла |
| Mechanical release on the front |
| Питание через интерфейс AS / питание соленоида от 24 V DC |
| Электронные данные |
| Рабочее напряжение [V] | | 22,5...31,6 DC |
| Потребление тока [mA] | | 45 |
| Hilfsspannung Zuhaltemagnet [V] | | 24 |
| Magnetbetriebsstrom [mA] | | 300 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...55 |
| Степень защиты | | IP 67; Gegenstecker gesteckt |
| Классификация безопасности |
| B10d | | 5 x 10E6 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| Расширенный режим адресации | | нет |
| AS-i сертификат | | 96101 |
| Механические данные |
| Способ монтажа | | beliebig |
| Auszugskraft [N] | | 30 |
| Betätigungskraft [N] | | 35 |
| Rückhaltekraft [N] | | 20 |
| Принцип переключения | | Zwangsöffner, Schleichschaltglied |
| Время включения [%] | | 100 |
| Срок службы | | 1 x 10E6 Schaltspiele |
| Замыкающее усилие [N] | | 2500 |
| Материал | | Thermoplast glasfaserverstärkt |
| Вес [kg] | | 0,56 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | Зеленый (индикация напряжения на шине AS-i) |
| Ошибка LED | | красный |
| электрическое подключение |
Назначение жил кабеля при подключении AC902S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 1: | AS-i + | | 2: | Hilfsspannung 0 V | | 3: | AS-i - | | 4: | Hilfsspannung 24 V | |
|
| Примечания |
| Примечания | | | Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации. |
|
| Упаковочная величина [штука] | | 1 |
|
