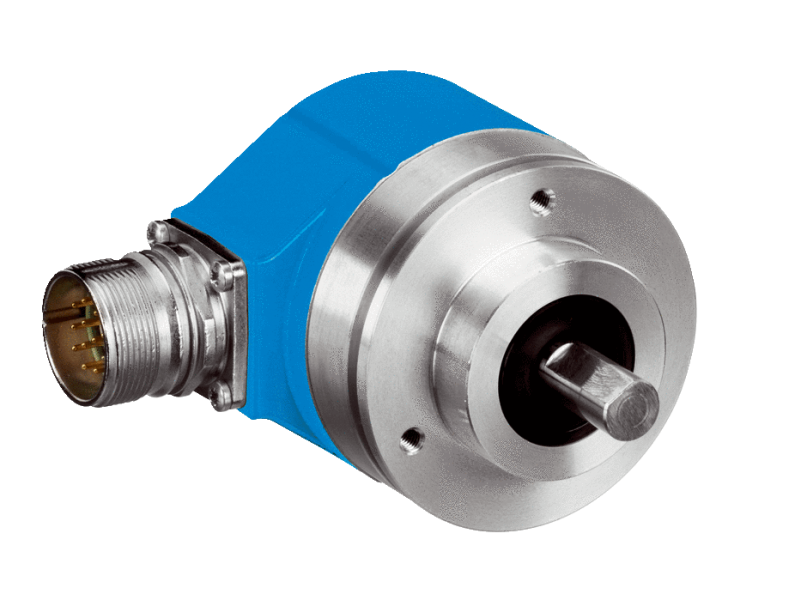

ATM60-A4A0-K02

Характеристики

Специальный продукт	✔
Особенности	Заменяет устройство 1034234 CHI-81B001002048 с ПОЛНЫМ НАБОРОМ ПРИСПОСОБЛЕНИЙ Приведённые ниже технически характеристики относятся к энкодеру, без механических адаптеров, габаритный чертёж отображает устройство в сборе, включая предварительно собранные механические адаптеры
Стандартный эталонный прибор	ATM60-A4A12X12, 1030001

Производительность

Количество шагов на один оборот	8.192 (макс.)
Количество оборотов	8.192 (макс.)
Макс. разрешение (в однооборотном, многооборотном исполнении)	8.192 (13 bit), 8.192 (13 bit)Максимально допустимое разрешение: 25 бит (12 бит однооборотный х 13 бит многооборотный или 13 бит однооборотный х 12 бит многооборотный).
Допуски G	0,25° 1)
Повторяющееся стандартное отклонение σr	0,1° 2)

1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

Интерфейсы

Данные параметрирования

Количество шагов на один оборот

Количество оборотов

Тип кода

Электронная регулировка

Время инициализации

1.050 ms 1)

Время построения позиции

+ 0,15 ms

SSI
Тип кода	Gray, двоичный
Параметрируемая кодовая характеристика	CW/CCW
Тактовая частота	1 MHz 2)
Set (электронная настройка)	H-активный (L = 0 - 4,7 V, H = 10 - Us V)
V/R (последовательность шагов в направлении вращения)	L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)

Электрические данные

Тип подключения	Разъем, M23, 12-контактный, радиальная
Диапазон напряжения питания	10 V ... 32 V
MTTFd: время до опасного выхода из строя	150 лет (EN ISO 13849-1) 1)

1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

Механические данные

Механическое исполнение	Сплошной вал, Торцевой фланец
Диаметр вала	10 mm x 19 mm
Длина вала	19 mm
Вес	0,5 kg
Материал, вал	Нержавеющая сталь
Материал, фланец	Алюминий
Материал, корпус	Алюминиевое литье
Пусковой момент	2,5 Ncm, с уплотнением вала 0,5 Ncm, без уплотнения вала
Рабочий крутящий момент	1,8 Ncm, с уплотнением вала 0,3 Ncm, при снятом заказчиком уплотнении вала
Допустимая нагрузка на вал	300 N / радиальная 50 N / осевая
Момент инерции ротора	35 gcm²
Срок службы подшипника	3,6 x 10^9 оборотов
Угловое ускорение	≤ 500.000 rad/s²
Рабочая частота вращения	≤ 6.000 min⁻¹ 1)

1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-3
Тип защиты	IP67, с уплотнением вала (согласно IEC 60529) 1) IP43, без уплотнения вала, на фланце датчика без уплотнения (согласно IEC 60529) 1) IP65, без уплотнения вала, на фланце датчика с уплотнением (согласно IEC 60529) 1)
Допустимая относительная влажность воздуха	98 %
Диапазон рабочей температуры	–20 °C ... +85 °C
Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

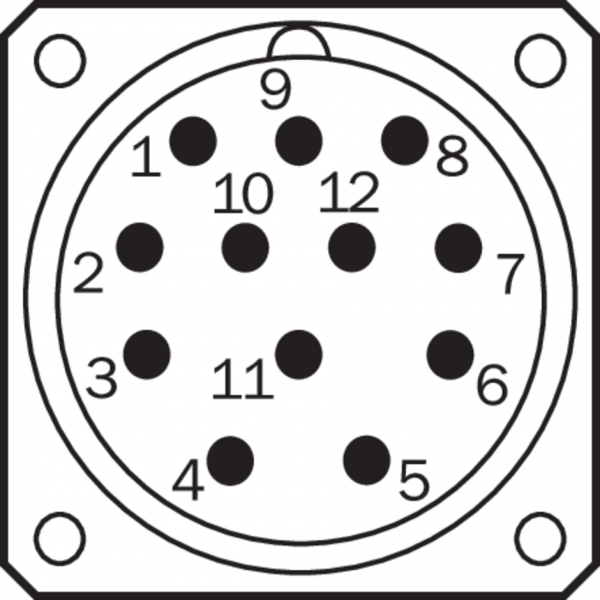

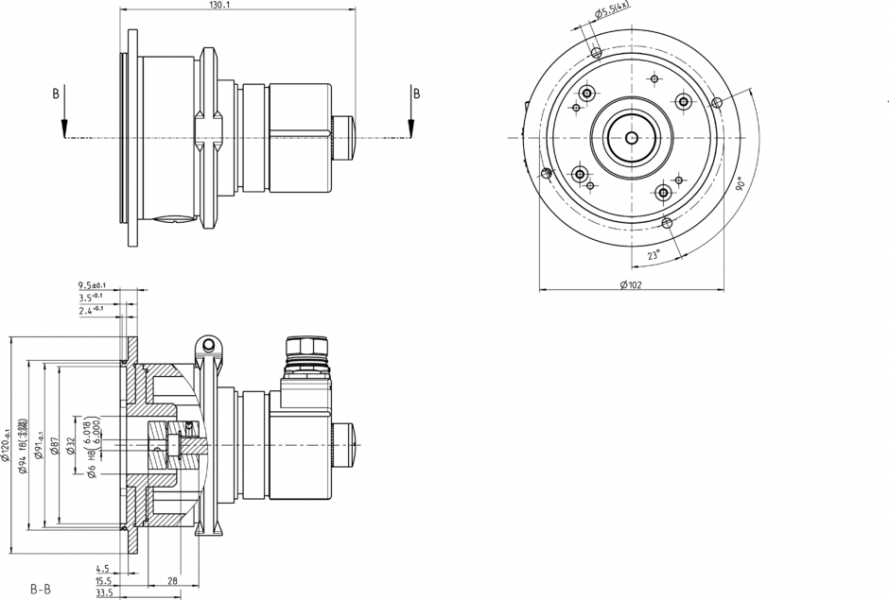

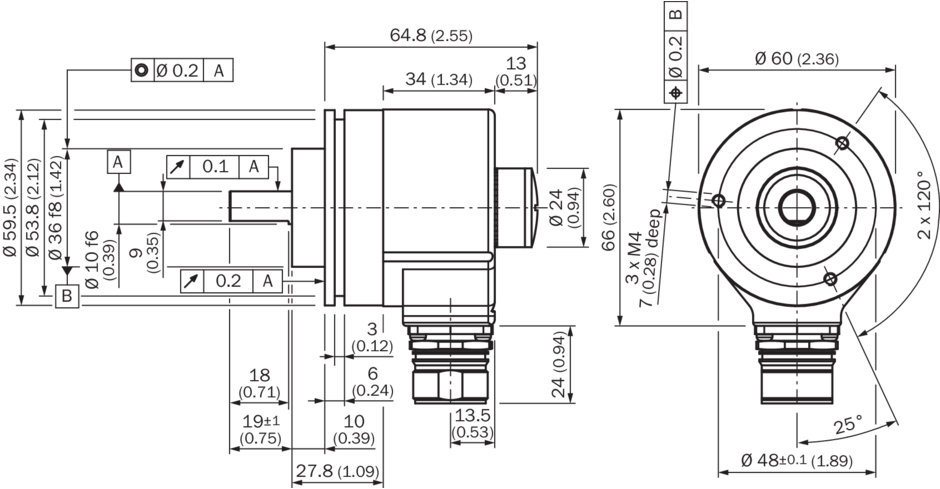

Габаритный чертеж Габаритный чертеж Вид приборного штекера M23 на энкодере Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство ATM60 SSI
