Макс. разрешение (в однооборотном, многооборотном исполнении)
8.192 (13 bit), 8.192 (13 bit)
Допуски G
0,25° 1)
Повторяющееся стандартное отклонение σr
0,1° 2)
1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

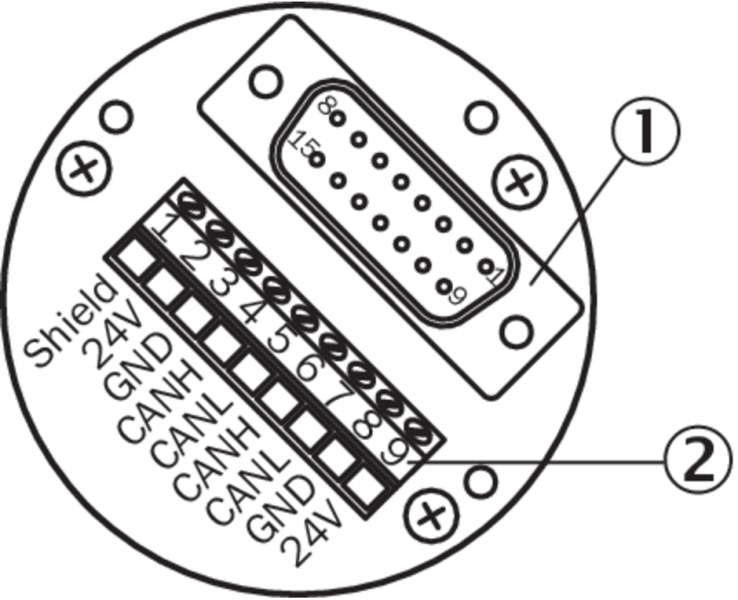

Интерфейсы
Интерфейс связи
DeviceNet™
Адресная настройка
0 ... 63, DIP-переключатель или протокол
Скорость передачи данных (в бодах)
DIP-переключатель или протокол, 125 kBaud
250 kBaud
500 kBaud
Информация о состоянии
Светодиод состояния сети, 2-цветный
Заглушка шины
DIP-переключатель 1)
Время инициализации
1.250 ms 2)
Время построения позиции
+ 0,25 ms
SSI
Set (электронная настройка)
Через кнопку PRESET или протокол
1) Подключение только на конечном устройстве.
2) После истечения этого времени можно считывать действительные положения.
Электрические данные
Диапазон напряжения питания
10 V ... 32 V
Защита от инверсии полярности
✔
MTTFd: время до опасного выхода из строя
150 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

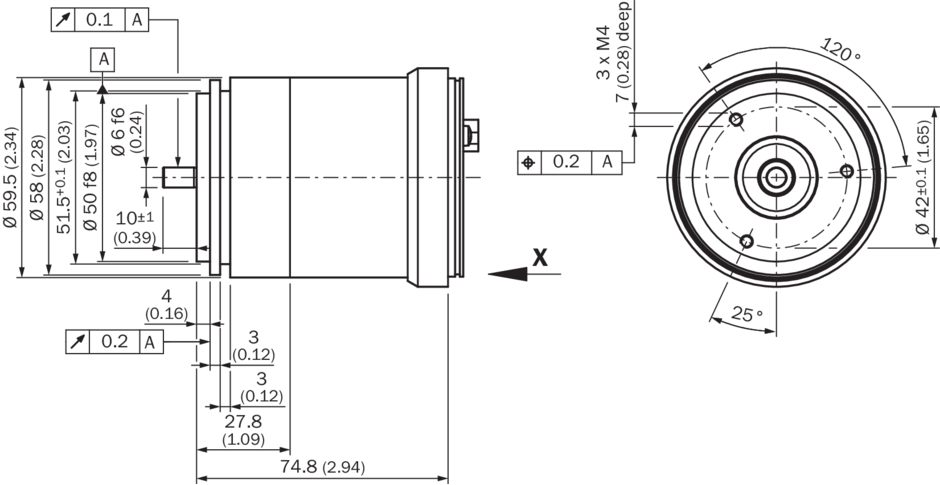

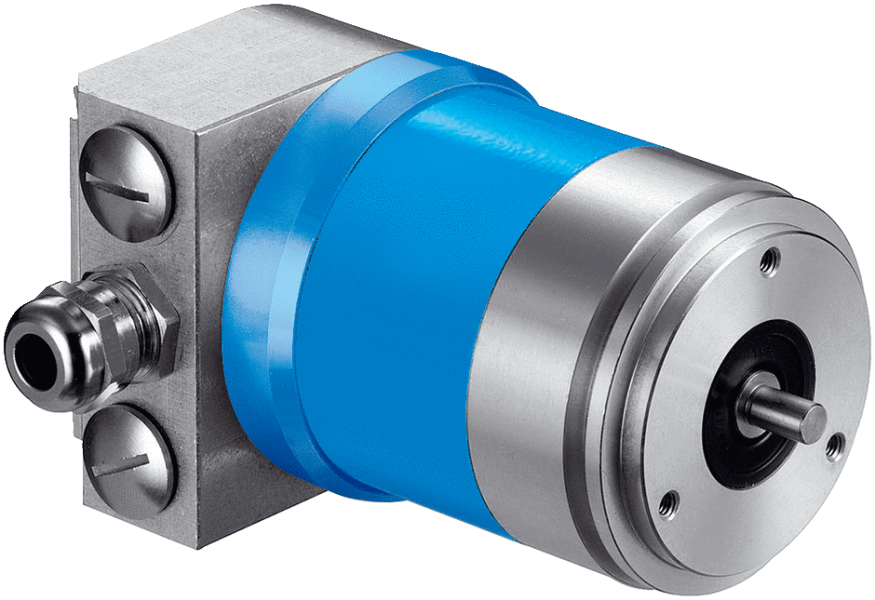

Механические данные
Механическое исполнение
Сплошной вал, Сервофланец
Диаметр вала
6 mm x 10 mm
Длина вала
10 mm
Вес
0,59 kg
Материал, вал
Нержавеющая сталь
Материал, фланец
Алюминий
Материал, корпус
Алюминиевое литье
Пусковой момент
2,5 Ncm, с уплотнением вала
0,5 Ncm, без уплотнения вала
Рабочий крутящий момент
1,8 Ncm, с уплотнением вала
0,3 Ncm, при снятом заказчиком уплотнении вала
Допустимая нагрузка на вал
300 N / радиальная
50 N / осевая
Момент инерции ротора
35 gcm²
Срок службы подшипника
3,6 x 10^9 оборотов
Угловое ускорение
≤ 500.000 rad/s²
Рабочая частота вращения
≤ 6.000 min⁻¹
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Тип защиты
IP67, с уплотнением вала (согласно IEC 60529)
IP43, без уплотнения вала, на фланце датчика без уплотнения (согласно IEC 60529)
IP66, без уплотнения вала, на фланце датчика с уплотнением (согласно IEC 60529)
