Макс. разрешение (в однооборотном, многооборотном исполнении)
8.192 (13 bit), 8.192 (13 bit)Максимально допустимое разрешение: 25 бит (12 бит однооборотный х 13 бит многооборотный или 13 бит однооборотный х 12 бит многооборотный).
Допуски G
0,25° 1)
Повторяющееся стандартное отклонение σr
0,1° 2)
1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

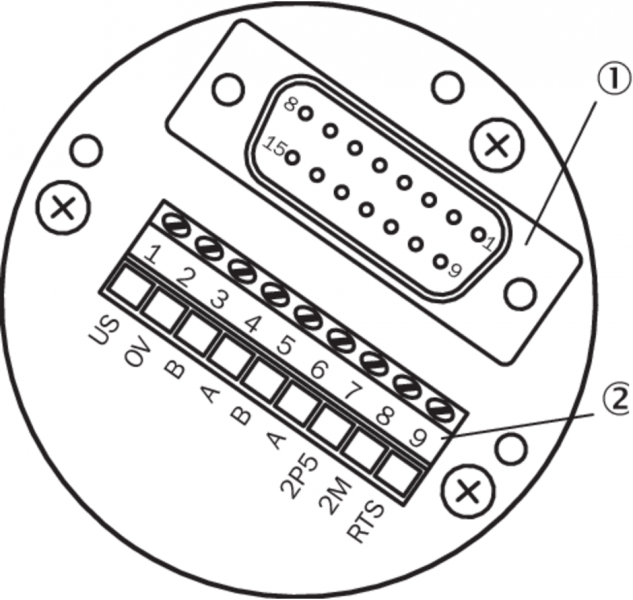

Интерфейсы
Интерфейс связи
PROFIBUS DP
Коммуникационный интерфейс, детальное описание
DPV0
Адресная настройка
0 ... 127, DIP-переключатель или протокол
Скорость передачи данных (в бодах)
9,6 kBaud, 12 MBaud, автоматическое распознавание
Информация о состоянии
Светодиод, зеленый (работа), Светодиод, красный (активность сети)
Заглушка шины
DIP-переключатель 1)
Время инициализации
1.250 ms 2)
Время построения позиции
+ 0,25 ms
SSI
Set (электронная настройка)
Через кнопку PRESET или протокол
1) Подключение только на конечном устройстве.
2) После истечения этого времени можно считывать действительные положения.
Электрические данные
Диапазон напряжения питания
10 V ... 32 V
MTTFd: время до опасного выхода из строя
150 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

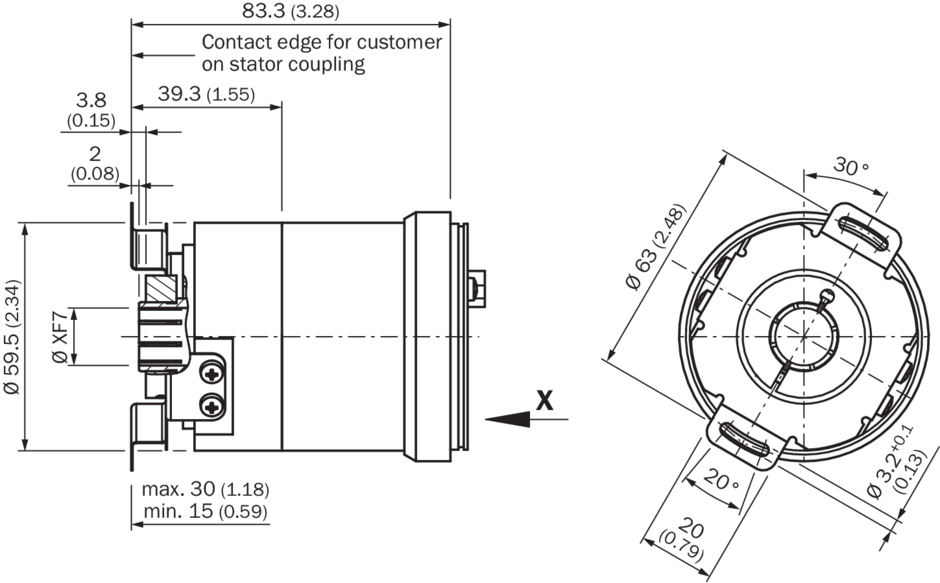

Механические данные

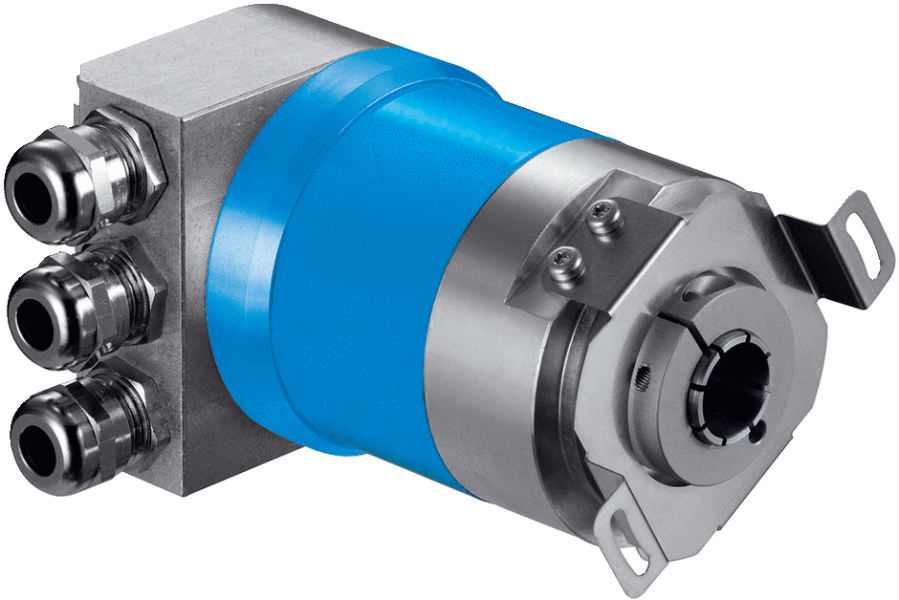

Механическое исполнение
Глухой полый вал
Диаметр вала
6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm x 1/4″, 3/8″, 1/2″ 1)
1) Втулки-вкладыши на 6, 8, 10, 12 и 14 мм, а также 1/4", 3/8" и 1/2" заказываются отдельно как аксессуар. Для диаметра вала 15 мм втулка-вкладыш не требуется.
2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Тип защиты
IP67, с уплотнением вала (согласно IEC 60529) 1)
IP43, без уплотнения вала, на фланце датчика без уплотнения (согласно IEC 60529) 1)
IP66, без уплотнения вала, на фланце датчика с уплотнением (согласно IEC 60529) 1)
