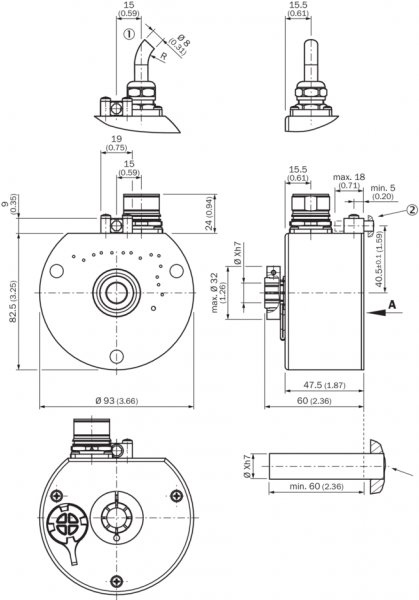

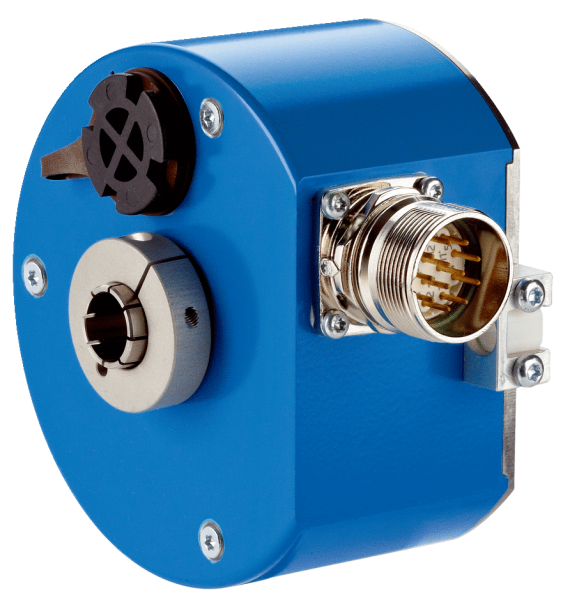

Макс. разрешение (в однооборотном, многооборотном исполнении)
4.096 (12 bit), 4.096 (12 bit)с завода-изготовителя: 4.096 шага x 4.096 оборота, Gray-код, Set = 0 запрограммирован на заводе-изготовителе. Другие конфигурации по запросу.
Допуски G
0,25° 1)
Повторяющееся стандартное отклонение σr
0,1° 2)
1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.
Интерфейсы
Интерфейс связи
SSI
Данные параметрирования
Количество шагов на один оборот
Количество оборотов
Тип кода
Электронная регулировка
Время инициализации
1.050 ms 1)
Время построения позиции
0,15 ms
SSI
Тип кода
Gray, двоичный
Параметрируемая кодовая характеристика
CW/CCW
Тактовая частота
1 MHz 2)
Set (электронная настройка)
H-активный (L = 0 - 4,7 V, H = 10 - Us V)
V/R (последовательность шагов в направлении вращения)
L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)
1) После истечения этого времени можно считывать действительные положения.
2) Минимальный, LOW-уровень (часы+): 500 нс.
Электрические данные
Тип подключения
Кабель, 12 жил, радиальная, 5 m
Диапазон напряжения питания
10 V ... 32 V
MTTFd: время до опасного выхода из строя
150 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
