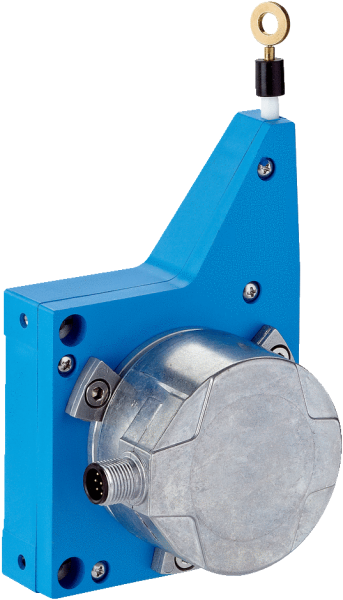

• Производительность

  Длина измерения	0 m ... 3 m
  Воспроизводимость	≤ 0,2 mm 1)
  Линейность	≤ ± 2 mm 1)
  Гистерезис	≤ 0,4 mm 1)
  Разрешение (трос + энкодер)	0,03 mm 2) 3)

  • 1) Значение относится к тросовому механизму.
  • 2) Отображаемые значения являются округленными.
  • 3) Пример расчета для BCG08 с PROFINET: 230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).

• Интерфейсы

  Энкодеры	Абсолютные энкодеры
  Электрический интерфейс	SSI
  Тип подключения	Разъем М12, 8-конт., радиальная
  Тактовая частота	1 MHz 2 MHz
  Set (электронная настройка)	Через SET-кабель
  Тип кодирования для абсолютного значения	Gray

• Электрические данные

  Время инициализации	1)
  Напряжение питания	4,5 V ... 32 V
  Потребляемая мощность	0,7 W
  MTTFd: время до опасного выхода из строя	250 лет 2) 3)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • 3) Значение относится только к встроенному энкодеру.

• Механические данные

  Вес (включая энкодер)	510 g
  Вес (механика)	250 g
  Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
  Вес (измерительный трос)	1,2 g/m
  Материал, корпус тросового механизма	Пластик, Noryl
  Длина вытянутого троса на один оборот	230 mm
  Усилие возвратной пружины	Ок. 5 N ... ок. 6,3 N 1)
  Срок службы тросового механизма	Typ. 1 Млн циклов 2) 3)
  Фактическая длина вытянутого троса	3,2 m
  Диаметр измерительного троса	0,55 mm
  Ускорение троса	10 m/s²
  Скорость регулирующего воздействия	4 m/s
  Установленный энкодер	AFM60 SSI
  Количество шагов на один оборот	8.192
  Артикул энкодера	1037863
  Установленный механизм	MRA-G080-103D3
  Артикул механизма	5322778

  • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 2) Один цикл состоит из размотки и намотки троса.
  • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Класс защиты корпуса энкодера	IP67
  Класс защиты механизма	IP50
  Ударопрочность	70 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	0 °C ... +70 °C, с AFM60E –30 °C ... +70 °C, с AFM60B
  Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
  Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  Относительная влажность воздуха/образование конденсата	90 % (Образование конденсата на оптических сканирующих элементах не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

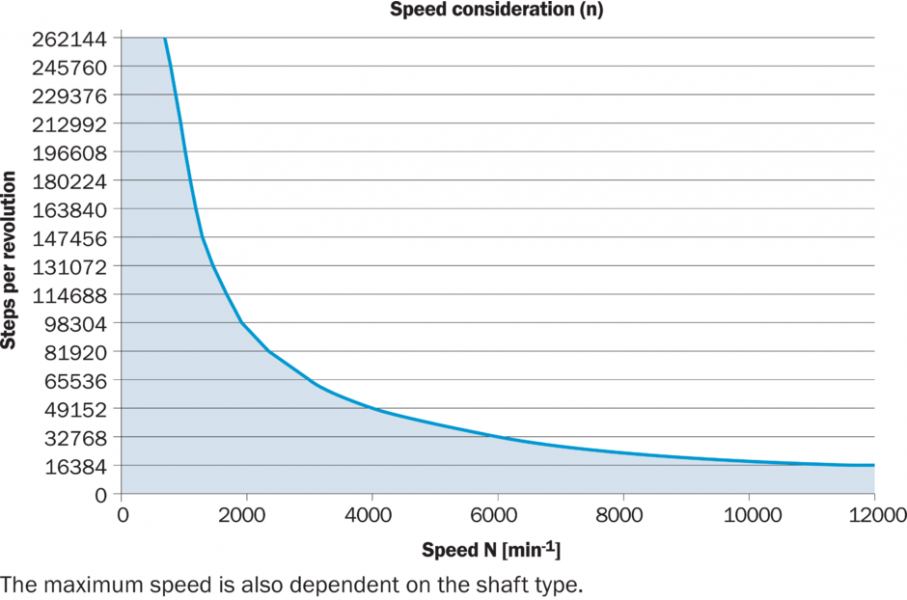

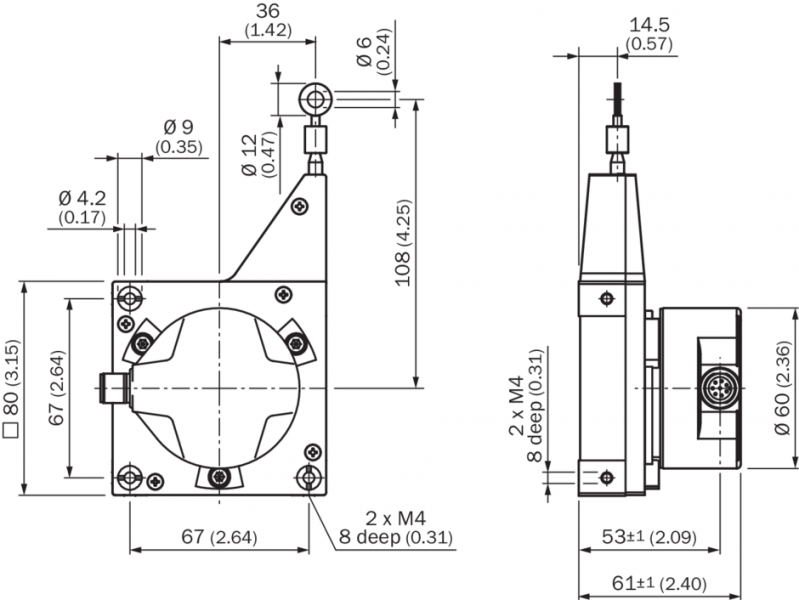

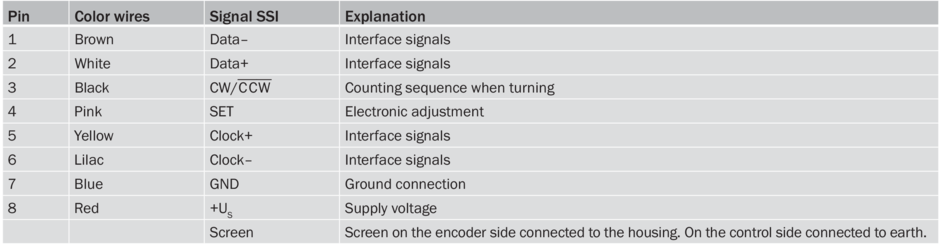

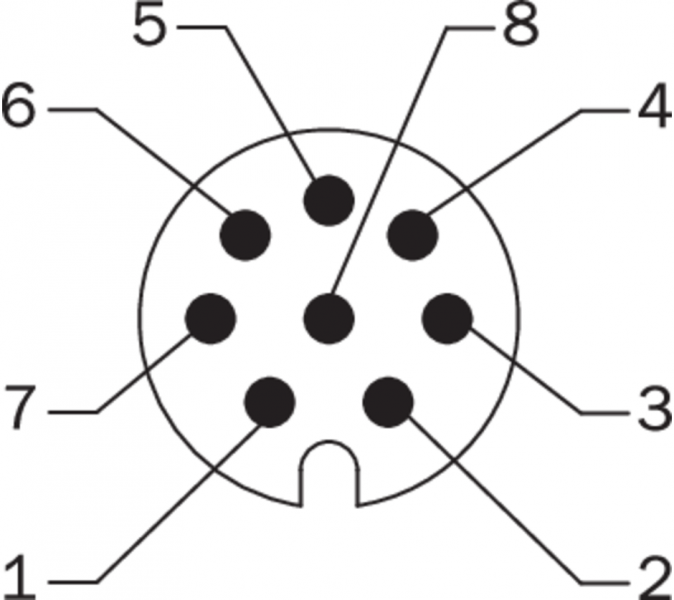

Габаритный чертеж Схема контактов Вид приборного штекера M12 на энкодере Схема контактов Анализ частоты вращения Анализ частоты вращения Вид: Галерея Список Показать всё Скрыть всё
