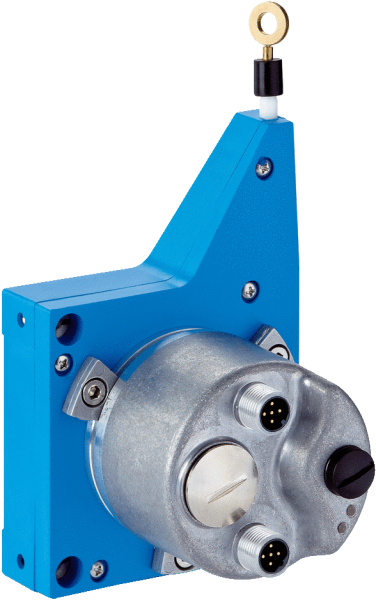

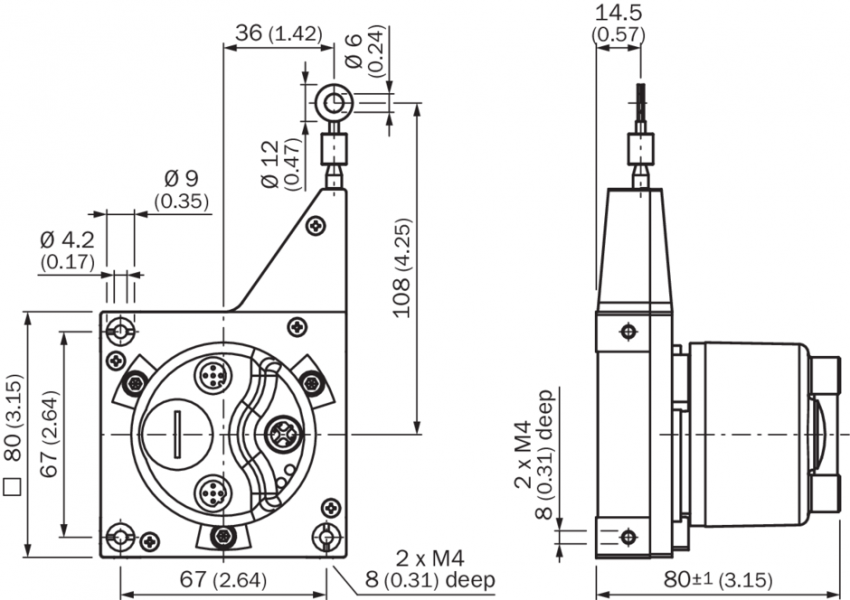

3) Пример расчета для BCG08 с PROFINET: 230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
Интерфейсы
Энкодеры
Абсолютные энкодеры
Электрический интерфейс
PROFIBUS
Тип подключения
3 разъема M12, 5-конт., осевая
Адресная настройка
0 ... 127, DIP-переключатель
Протокол
PROFIBUS DP V0
Заглушка шины
Через DIP-переключатель
Set (электронная настройка)
Через кнопку PRESET или протокол
Профиль энкодера
Профиль энкодера версия 1.1 класс 1 и класс 2
Электрические данные
Время инициализации
1)
Напряжение питания
10 V ... 32 V
Потребляемая мощность
1,5 W
MTTFd: время до опасного выхода из строя
60 лет 2) 3)
1) После истечения этого времени можно считывать действительные положения.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
3) Значение относится только к встроенному энкодеру.
1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
2) Один цикл состоит из размотки и намотки троса.
3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Класс защиты корпуса энкодера
IP67
Класс защиты механизма
IP50
Ударопрочность
80 g, 6 ms (согласно EN 60068-2-27)
Диапазон частоты вибростойкости
30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Диапазон рабочих температур (энкодер)
–10 °C ... +70 °C
Диапазон рабочих температур (механизм)
–30 °C ... +70 °C
Диапазон рабочих температур (комбинация)
Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
