2) Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
3) Отображаемые значения являются округленными.
4) Пример расчета для BTF08 с PROFINET: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
Интерфейсы
Энкодеры
Абсолютные энкодеры
Электрический интерфейс
Аналоговый
Тип подключения
Разъем M12, 5-конт., радиальная
Тактовая частота
32 kHz
Set (электронная настройка)
Über Programmierfolie
Электрические данные
Время инициализации
≤ 2 ms 1)
Напряжение питания
18 V ... 33 V
Потребляемая мощность
2 W
1) После истечения этого времени можно считывать действительные положения.

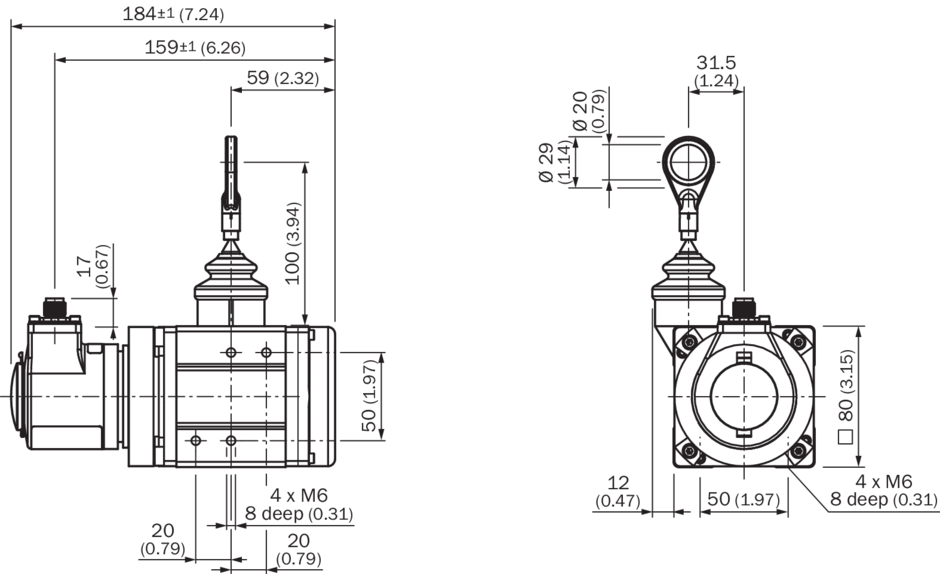

Алюминий (анодированный), цинковое литье под давлением
Длина вытянутого троса на один оборот
200 mm 1)
Усилие возвратной пружины
6 N ... 14 N 2)
Срок службы тросового механизма
Typ. 1 Млн циклов 3) 4)
Фактическая длина вытянутого троса
3,2 m
Диаметр измерительного троса
1,35 mm
Ускорение троса
40 m/s²
Скорость регулирующего воздействия
10 m/s

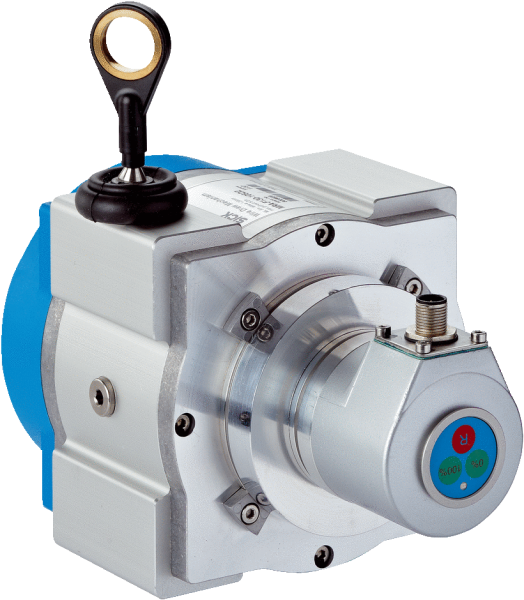

Установленный энкодер
ACM60
Артикул энкодера
6045312
Установленный механизм
MRA-F080-103D2
Артикул механизма
6030125
1) Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
2) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
3) Один цикл состоит из размотки и намотки троса.
4) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Класс защиты корпуса энкодера
IP65
Класс защиты механизма
IP64
Ударопрочность
50 g, 6 ms (согласно EN 60068-2-27)
Диапазон частоты вибростойкости
4 g, синус 5…100 Гц (по EN 60068-2-6)
Диапазон рабочих температур (энкодер)
–30 °C ... +70 °C
Диапазон рабочих температур (механизм)
–30 °C ... +70 °C
Диапазон рабочих температур (комбинация)
Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
