1) Автономное устройство, без каскадного подключения. Другие значения времени отклика приведены в руководстве по эксплуатации.
Параметры техники безопасности
Тип
Тип 2 (IEC 61496)
Класс надежности
SIL1 (IEC 61508)
SILCL1 (EN 62061)
Категория
Категория 2 (EN ISO 13849)
Тестовая частота (внутренний тест)
58 /s
Максимальная частота запроса
≤ 34 min⁻¹ (EN ISO 13849) 1)
Уровень производительности
PL c (EN ISO 13849), Учтите характеристики оптических устройств! 2)
PFHd (средняя вероятность опасного отказа в час)
Автономная система: 2,4 x 10-8 (EN ISO 13849)
TM (заданная продолжительность работы)
20 лет (EN ISO 13849)
Безопасное состояние в случае возникновения ошибки
Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).
1) Между двумя требованиями к реакции безопасности устройства необходимо выполнить не менее 100 внутренних или внешних испытаний.
2) Уровень производительности не предъявляет специальных требований к характеристикам оптических устройств. Более подробная информация приведена на стр. xx.
Функции
Функции
Состояние при поставке
Блокировка повторного запуска
✔
Деактивировано
Контроль внешних устройств (EDM)
✔
Деактивирован
Кодирование луча
Автоматически
Интерфейсы
Системное подключение
Тип подключения
Разъем M12, 5-конт.
Длина кабеля
160 mm
Допустимая длина кабеля
≤ 20 m
Сечение провода
0,34 mm²
Расширительное подключение
Длина кабеля
160 mm
Тип конфигурации
Через соединительную проводку
Элементы индикации
LEDs
Полевая шина, промышленная шина
Интеграция через контроллер безопасности Flexi Soft
1) Дополнительная информация о Flexi Soft приведена в каталоге продукции sens:Control — безопасные решения для систем управления или по адресу www.sick.de/FlexiSoft.
Электрические данные
Класс защиты
III (EN 61140)
Напряжение питания UV
24 V DC (19,2 V DC ... 28,8 V DC)
Остаточная пульсация
≤ 10 % 1)
Потребление тока
≤ 3 A 2)
Предохранительные выходы (безопасное подключение питания OSSD)
Тип выхода
Полупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3)
Напряжение переключения HIGH
24 В пост. тока (UV – 2,25 В пост. тока...UV)
Напряжение переключения LOW
≤ 2 V DC
Ток переключения
≤ 300 mA
1) В пределах UV.
2) Максимальное потребление тока главной/подчиненной/подчиненной системы с высотой защитного поля 1200 мм и разрешением 14 мм.
3) Действительно в отношении напряжения в диапазоне от –30 до +30 В.

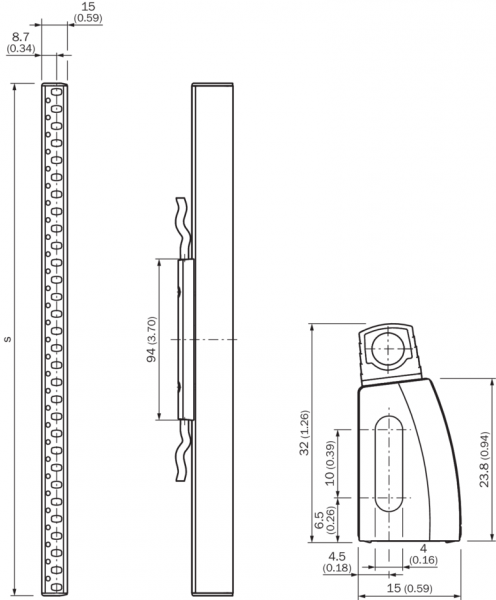

Механические данные
Поперечное сечение корпуса (включая системный разъем)
