- Характеристики
| Комплект поставки | Приемник Испытательный стержень с диаметром в соответствии с разрешением световой завесы безопасности Указание по технике безопасности Инструкция по монтажу Руководство по эксплуатации для скачивания |
| 1211478 |
| Область применения | Стандартная промышленная среда |
| Разрешение | 14 mm |
| Высота защитного поля | 1.200 mm |
| Дальность сканирования | 10 m |
| Оценка | 16 ms |
| Без слепых зон | Да |
| Синхронизация | Оптическая синхронизация |
- Параметры техники безопасности
| Тип | Тип 4 (IEC 61496-1) |
| Класс надежности | SIL3 (IEC 61508) SILCL3 (IEC 62061) |
| Категория | Категория 4 (ISO 13849-1) |
| Уровень производительности | PL e (ISO 13849-1) |
| PFHd (средняя вероятность опасного отказа в час) | 3,7 x 10-9 |
| TM (заданная продолжительность работы) | 20 лет (ISO 13849-1) |
| Безопасное состояние в случае возникновения ошибки | Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.). |
- Функции
| Защищённая работа | ✔ |
| Автоматическое определение ширины защитного поля | ✔ |
- Интерфейсы
| Системное подключение | Кабель (0,15 м) со штекером M12, 5-контактный |
| Тип конфигурации | Отсутствует |
| Элементы индикации | LEDs |
| Полевая шина, промышленная шина | | Интеграция через контроллер безопасности Flexi Soft | CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1) |
|
- Электрические данные
| Класс защиты | III (IEC 61140) |
| Напряжение питания UV | 24 V DC (19,2 V ... 28,8 V) |
| Остаточная пульсация | ≤ 10 % |
| Предохранительные выходы (устройство переключения выходного сигнала OSSD) | | Тип выхода | 2 полупроводника с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 1) | | Состояние «ВКЛЮЧЕНО», напряжение переключения HIGH | 24 В пост. тока (UV – 2,25 В пост. тока...UV) | | Состояние «выключено», напряжение переключения LOW | ≤ 2 V DC | | Допустимая токовая нагрузка на устройство переключения выходного сигнала | ≤ 300 mA |
|
- Механические данные
| Габариты | См. размерный чертеж |
| Материал корпуса | Прессованный алюминиевый профиль |
- Данные окружающей среды
| Тип защиты | IP65 (IEC 60529) IP67 (IEC 60529) |
| Диапазон рабочих температур | –30 °C ... +55 °C |
| Температура хранения | –30 °C ... +70 °C |
| Влажность воздуха | 15 % ... 95 %, без образования конденсата |
| Виброустойчивость | 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6) |
| Ударопрочность | 10 g, 16 ms (IEC 60068-2-27) |
- Классификации
| ECl@ss 5.0 | 27272704 |
| ECl@ss 5.1.4 | 27272704 |
| ECl@ss 6.0 | 27272704 |
| ECl@ss 6.2 | 27272704 |
| ECl@ss 7.0 | 27272704 |
| ECl@ss 8.0 | 27272704 |
| ECl@ss 8.1 | 27272704 |
| ECl@ss 9.0 | 27272704 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| UNSPSC 16.0901 | 46171620 |
Показать всё Скрыть всё Технические чертежи

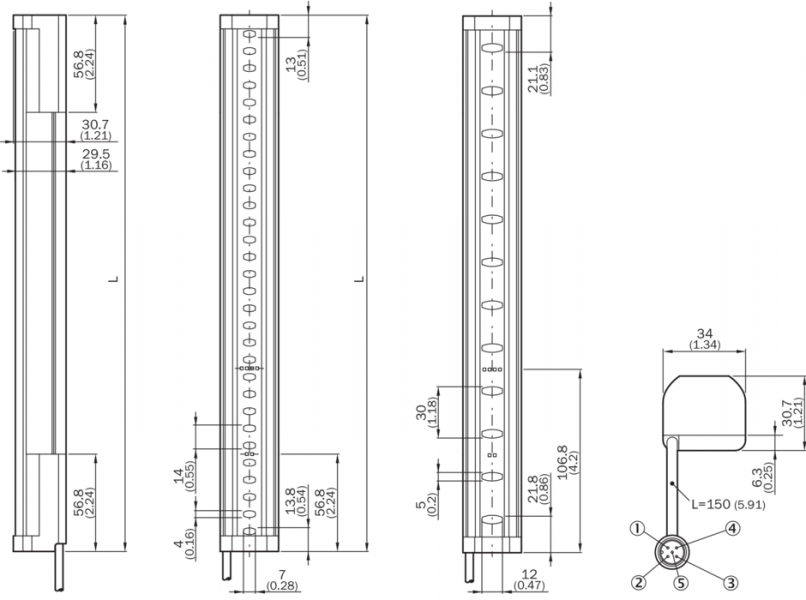

Габаритный чертеж

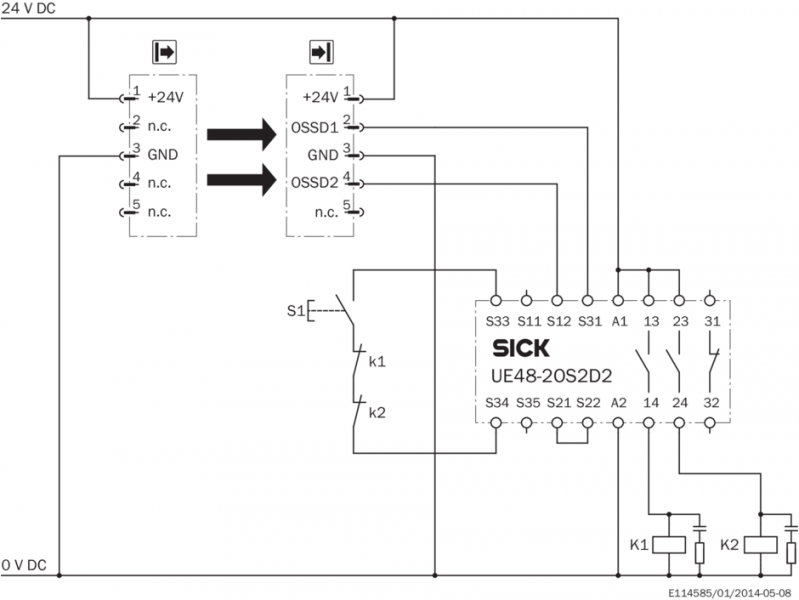

световая завеса безопасности deTec4 Core с защитным реле UE48-2OS
