• Характеристики

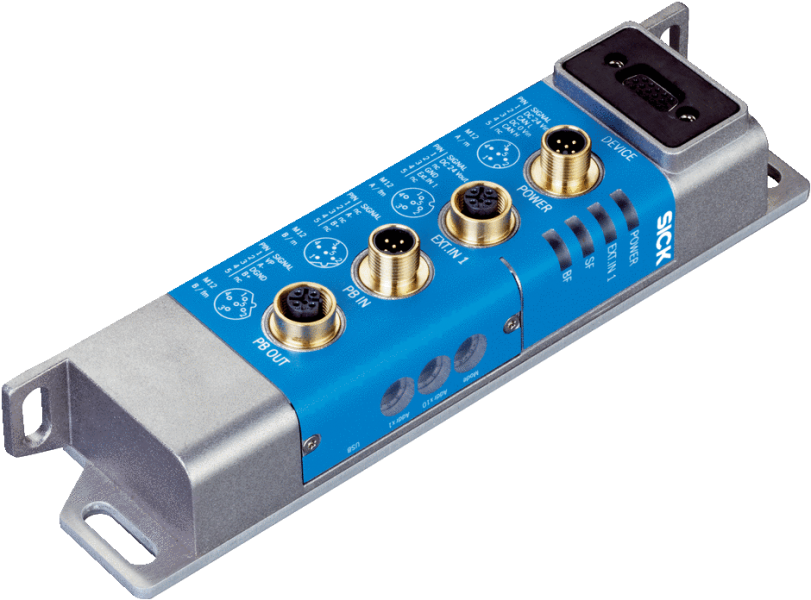

  Краткое описание	Прокси-модуль / шлюз промышленной сети для интеграции датчика идентификации в сети на базе PROFIBUS-DP (интерфейс PROFIBUS: 2 x M12, штекер/гнездо, 5-конт.)
  Поддерживаемые изделия	Серия Lector®, Серия CLV6, RFH6xx, RFU62x, RFU63x, Ручные сканеры
  Поддержка модуля имитации (CMC)	Интегрированный
  Поддержка модуля дисплея (CMD)	Нет
  Поддержка модуля питания (CMP)	Нет
  Поддержка модуля промышленной сети (CMF)	Интегрированный (PROFIBUS DP)

• Интерфейсы

  Последовательный ✔ , RS-232 Функция AUX Скорость передачи данных 57,6 kBaud
  CAN ✔ Примечание В зависимости от подключенного датчика
  PROFIBUS DP ✔ , DPV0 Функция Slave DPV0 Скорость передачи данных 9,6 kbit/s ... 12 Mbit/s, автоматическое распознавание
  Переключающие входы	1
  Переключающие выходы	0
  Оптическая индикация	4 LEDs
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Электрическое подключение	1 x 15-конт. гнездовой разъем D-Sub-HD (DEVICE) 1 x 5-конт. штекер M12 (POWER) 1 x 5-конт. гнездовой разъем (EXT. IN1) 1 x 5-конт. штекер M12 (PB IN) 1 x 5-конт. гнездовой разъем M12 (PB OUT) 1 x USB-разъем Micro-B (AUX)
  Рабочее напряжение	10 V DC ... 30 V DC
  Потребляемая мощность	< 5 W, если нет подключенного датчика, и не подключен цифровой переключающий вход
  Корпус	Алюминий (без покрытия)
  Цвет корпуса	Алюминий (без покрытия)
  Тип защиты	IP65
  Класс защиты	III
  Вес	385 g
  Размеры (Д x Ш x В)	207 mm x 49,5 mm x 40,7 mm
  Подключение сканера	RS-232

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-3/A1:2011-03 / EN 61000-6-2:2005-08
  Виброустойчивость	EN 60068-2-6:2008-02
  Ударопрочность	EN 60068-2-27:2009-05
  Диапазон рабочих температур	–35 °C ... +50 °C
  Температура хранения	–35 °C ... +70 °C
  Допустимая относительная влажность воздуха	< 90 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242208
  ECl@ss 5.1.4	27242608
  ECl@ss 6.0	27242608
  ECl@ss 6.2	27242608
  ECl@ss 7.0	27242608
  ECl@ss 8.0	27242608
  ECl@ss 8.1	27242608
  ECl@ss 9.0	27242608
  ETIM 5.0	EC001604
  ETIM 6.0	EC001604
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

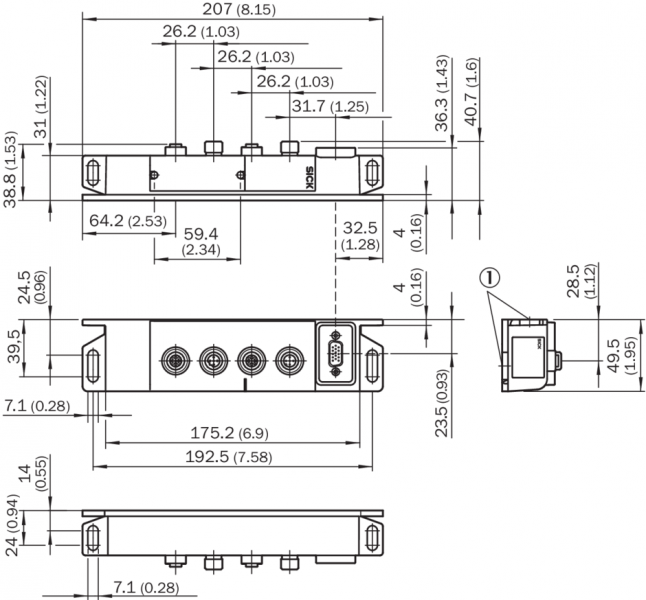

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
