• Характеристики

  Среда	Жидкости на водной и масляной основе
  Способ измерения	Предельное значение, непрерывно
  Длина зонда	200 mm
  Рабочее давление	–0,5 bar ... 3 bar
  Рабочая температура	–20 °C ... +80 °C
  Сертификат UL	✔
  Сертификат RoHS	✔
  IO-Link	✔

• Производительность

  Точность измерительного элемента	± 15 mm (При эталонных условиях с водой или маслом)
  Воспроизводимость	< 5 mm
  Разрешение	< 2 mm
  Оценка	< 300 ms
  Диэлектрическая постоянная	≥ 2
  Электропроводимость	Без ограничений
  Неактивная область на конце зонда	7 mm ... 15 mm, в зависимости от длины зонда

• Электрика

  Напряжение питания	10 V DC ... 30 V DC 1)
  Потребление тока	≤ 100 mA при 24 ВDC без выходной нагрузки
  Время инициализации	≤ 4 s
  Класс защиты	III
  Тип подключения	Круглый штекерный соединитель M12 x 1, 5-контактный
  Выходной сигнал	2 переключаемых транзисторных выхода PNP/NPN/Push-Pull2 x PNP/NPN/Push-Pull
  Выходная нагрузка	4–20 мА < 500 Ом при Uv > 15 В, 4–20 мА < 350 Ом при Uv > 12 В, 0–10 В > 750 Ом при Uv 14 ≥ В
  Гистерезис	Мин. 3 мм, мин. 2 °C, свободная настройка
  Сигнальное напряжение HIGH	Uv –3 V
  Сигнальное напряжение LOW	< 3 V
  Выходной ток	< 100 mA
  Индуктивная нагрузка	< 1 H
  Емкостная нагрузка	100 nF
  Тип защиты	IP65 / IP67
  Температурный дрейф	< 0,1 mm/K
  Нижний уровень сигнала	3,8 mA ... 4 mA
  Верхний уровень сигнала	20 mA ... 20,5 mA
  Разрешение аналогового выхода	12 bit

  • 1) Все соединения защищены от обратной полярности. Все выходы защищены от перенапряжения и короткого замыкания.

• Механика

  Материалы, соприкасающиеся со средой	Внешняя труба: полипропилен (PP-H), G ¾" и ¾" NPT: PBT, Держатель Easy-Clamp: PP
  Технические подключения	¾" NPT
  Материал корпуса	PBT / PC
  Макс. нагрузка на зонд	≤ 4 Nm
  Диаметр зонда	16 mm

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27371813
  ECl@ss 5.1.4	27371813
  ECl@ss 6.0	27371813
  ECl@ss 6.2	27371813
  ECl@ss 7.0	27371813
  ECl@ss 8.0	27371813
  ECl@ss 8.1	27371813
  ECl@ss 9.0	27371813
  ETIM 5.0	EC001447
  ETIM 6.0	EC001447
  UNSPSC 16.0901	41113710

Показать всё Скрыть всё

Технические чертежи

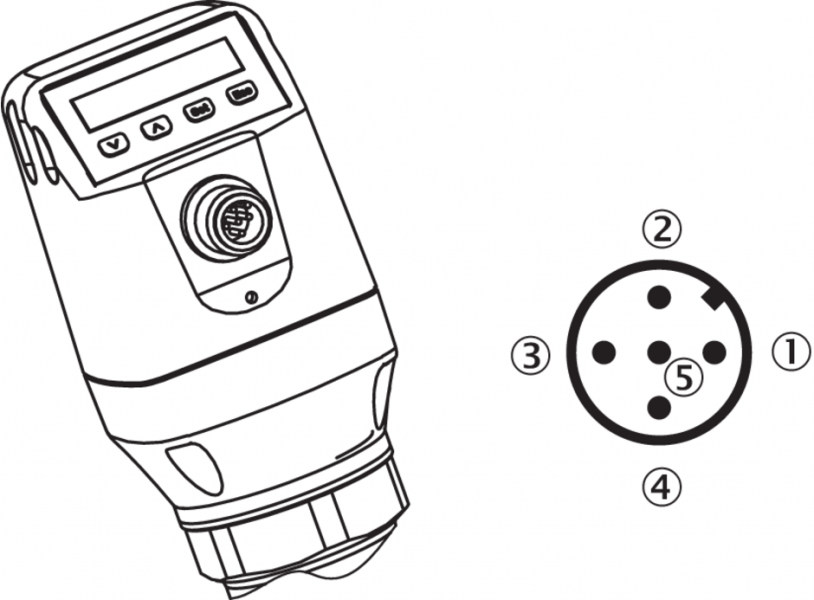

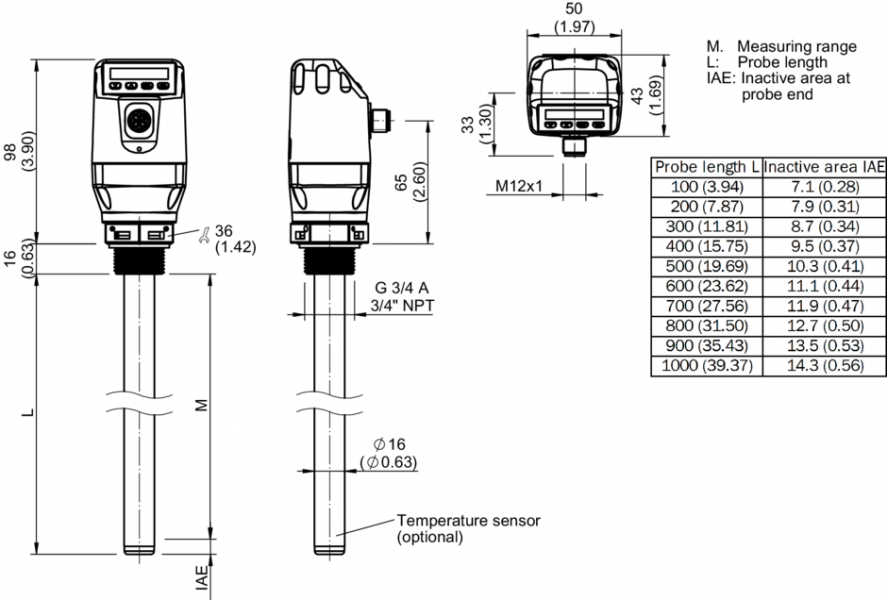

Габаритный чертеж Тип подключения Вид: Галерея Список Показать всё Скрыть всё
